Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 13:08

китаец предлагает "как нибудь так" использовать контроллер и ограничится частичным рефаундом, но я требую полного)

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 14:46

Myp писал(а):китаец предлагает "как нибудь так"

:D
Я даже в твоем видео про Mасяню не понял как так хочет кетаец? "как-нибудь так".
А в дорогих какая была фишка? Автоматический deadtime?. Может пусть высылает еще комплект этих контроллеров? Типа, должны были стоить 800р, оказались за 400, гони недостающие? Хоть будет комплект на квадрокоптер, хотя не знаю зачем мне еще квадрокоптер :)
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 15:29

да, в дорогих дедтайм можно регулировать.
ну и схематично там сзади хренова куча конденсаторов, 24 штуки напаяно, это что-то да значит.

ты в этих контроллерах можешь найти ноги куда надо подпаиваться чтобы управлять мосфетами снаружи?
может можно просто на ножки драйвера цепляться от stm платы или резюки в обвязке нужны?
как они будут с 3.3 вольтовым армом согалсоваться, в даташите пишут компатибл.

Добавлено спустя 8 минут 3 секунды:
Dmitry__ писал(а):Хоть будет комплект на квадрокоптер

там ещё 5 штук таких же где-то на почте болтаются =)

странное совпадение какое-то, заказали разных контроллеров у разных продаванов, а походу все будут одинаковые...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 16:16

Myp писал(а):ты в этих контроллерах можешь найти ноги куда надо подпаиваться чтобы управлять мосфетами снаружи?

Легко, но это будет засада для твоего варианта. Тут надо по 2 провода на канал = 6 проводов. И не дай бже если ты неправильно начнешь управлять транзисторами - сразу сквозной ток и дрова. Весь кайф дорогих регулей был в автоматическом deadtime. Тебе надо всего 3 провода и никаким способом управления ты не спалишь транзисторы, т.к. не нужно формировать безопасные временные переходы для H-мостов.
Пичалька :(

Myp писал(а):там ещё 5 штук таких же где-то на почте болтаются =)

Не понял, мне пришли еще регули? Я не в курсе :oops:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 16:25

Dmitry__ писал(а):Тут надо по 2 провода на канал = 6 проводов. И не дай бже если ты неправильно начнешь управлять транзисторами - сразу сквозной ток и дрова.

ну прошивка то для управления уже есть готовая, и она вроде рабочая, так что не обязательно дрова))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 16:28

Myp писал(а):ну прошивка то для управления уже есть готовая, и она вроде рабочая, так что не обязательно дрова))

Ты же не знаешь нужного времени этих deadtime, такшта - дрова, сначала печка, потом угли :)

Эмм, мне пришли регули? :oops:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 16:31

Dmitry__ писал(а):Не понял, мне пришли еще регули? Я не в курсе :oops:
нет ещё, где-то в дороге болтаются
2016.11.20 они прошли сортировку на почте в екатеринбурге, когда нибудь наверно приедут.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 16:32

С автоматич. deadtime вариант для полных чайников. Я бы сам так делал, если бы подкл. к другому контроллеру посторонний H-мост. А с 6-ю проводами, надо вкл. 2-х канальный осцилл, замерять все deadtime, вносить изменения в исходник, перекомпилять, подключать все через лампочку и хилый бп, проверять, а уж потом выдыхать :)
Теперь ты по-настоящему будешь XXX с 18+ :D
У тя есть 2-х канальный осцилл? :)


Добавлено спустя 43 секунды:
Myp писал(а):нет ещё, где-то в дороге болтаются

Понял, жду пинок :)
Последний раз редактировалось Dmitry__ 28 ноя 2016, 16:35, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 16:34

Dmitry__ писал(а):Ты же не знаешь нужного времени этих deadtime

по аналогии с подобными поставить, 600ns например.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 16:35

А если там транзисторы закрываются по 1.5 мкс?
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 28 ноя 2016, 16:46

Dmitry__ писал(а):У тя есть 2-х канальный осцилл? :)
есть, http://www.chipdip.ru/product/fluke-123-s/, тока я им пользоваться не умею))) но это я думаю решаемо

Добавлено спустя 55 секунд:
Dmitry__ писал(а):А если там транзисторы закрываются по 1.5 мкс?

у меня щас 2 контроллера есть, правда разные, так что у меня есть 2 попытки))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 28 ноя 2016, 18:02

Myp писал(а):есть, http://www.chipdip.ru/product/fluke-123-s/, тока я им пользоваться не умею))

Тогда живем :)
А чего там пользоваться уметь? Наливай да пей...
Myp писал(а):у меня щас 2 контроллера есть, правда разные, так что у меня есть 2 попытки))

Ну можно еще скомпилить с самыми большими задержками, а потом уменьшать их, не убирая пальца с транзисторов. Когда пальцу станет жарко и больно - откорректировать значение.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 ноя 2016, 13:40

ну чтож, поздравляю) эти драйвера нам подарили.
щас деньги обратно зачислят и можно что-то ещё интересное попробовать купить, ну или тебе обратно скину.
таких как надо, с дедтаймом, больше не продают :(

нарисуй мне куда подцеплять внешний контроллер и какие лишние детали надо сдуть с платы.
соберу макет и можно будет осциллографом посмотреть.

Добавлено спустя 2 минуты 27 секунд:
во там какие штуки продаюццо, тока дорогие что-то
спец контроллер для скутера :)
https://aliexpress.com/item/Maytech-hov ... 63402.html

Добавлено спустя 2 часа 17 минут 23 секунды:

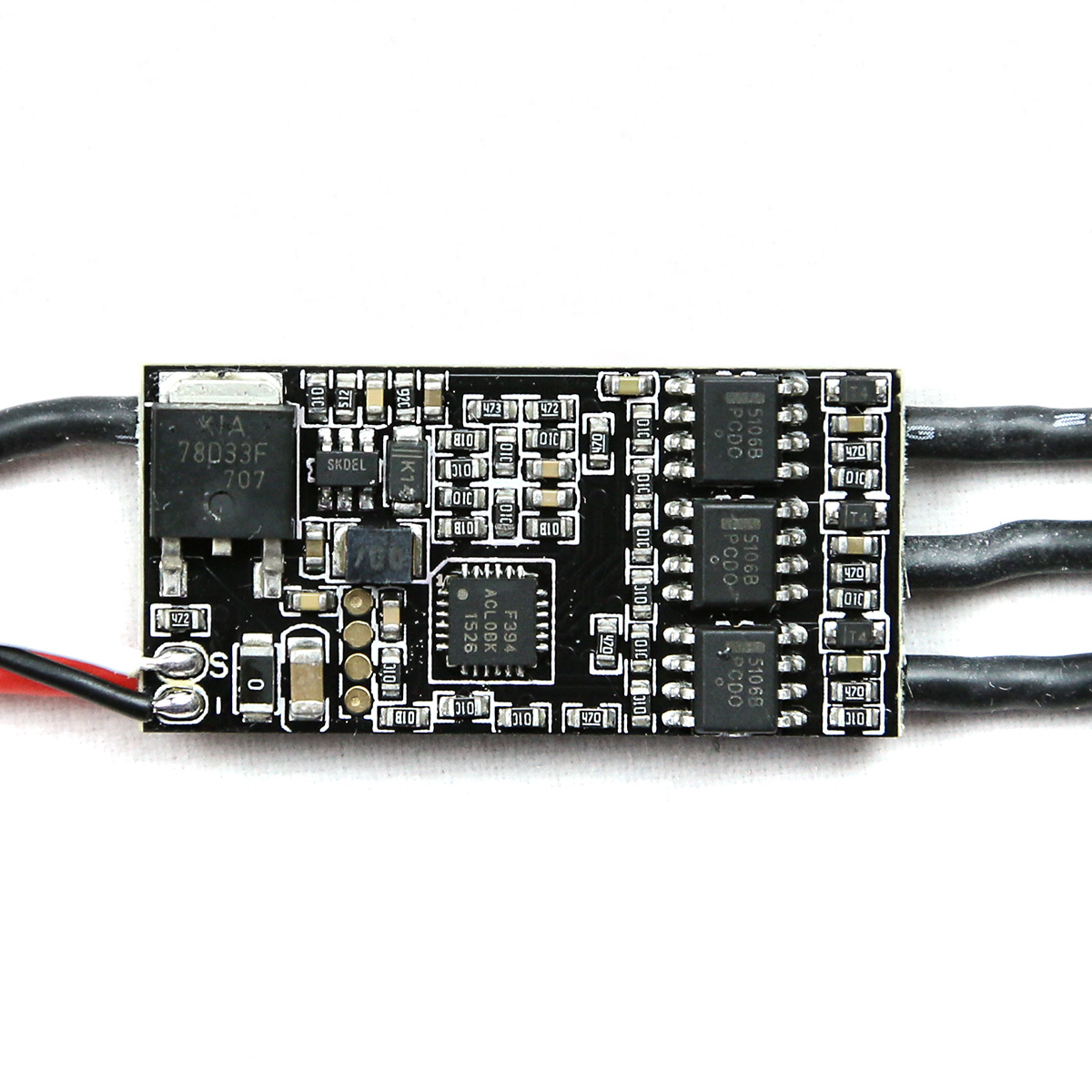

есть ещё вот такие драйвера https://aliexpress.com/item/4pcs-FVT-Li ... 58656.html


вот такая микра драйвер там http://www.onsemi.com/pub_link/Collateral/NCP5106-D.PDF
Internal fixed dead time
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 29 ноя 2016, 15:43

Myp писал(а):ну чтож, поздравляю) эти драйвера нам подарили.
щас деньги обратно зачислят и можно что-то ещё интересное попробовать купить, ну или тебе обратно скину.

Ну здорово, интересно чем ты его додавил? Типа "мне нужен регуль с auto deadtime"?
Деньги пускай будут у тебя, что ты за шопоголик такой? Надо найти что-нибудь ненужное :)

Myp писал(а):нарисуй мне куда подцеплять внешний контроллер и какие лишние детали надо сдуть с платы.
соберу макет и можно будет осциллографом посмотреть.

Осциллографом надо смотреть до деструктивных действий, чтоб узнать какие deadtime были у регуля. Куда цеплять контроллер можно узнать из пдф на драйвер мосфетов, тупо 2 входа драйвера одного полумоста. В случае с ir2101s - HIN, LIN - 2,3 пин. А сдувание лишнего - микроконтроллер.

Остальные ссылки гляну чуть позже...

Добавлено спустя 43 минуты 32 секунды:
Myp писал(а):во там какие штуки продаюццо, тока дорогие что-то

Ну транзисторы конечно крутые - 7-ми ногие, но ценник совсем заоблачный, это могут оценить только пользователи очень дорогих квадрокоптеров, чтоб при падении не терять годовой бюджет.

Myp писал(а):есть ещё вот такие драйвера

Хрень, драйвер - аналог ir2101s (без auto deadtime), контроллер гуглится или MB90F394H, что хрень, или Блхели_С, что круто, но непонятно зачем нам :)
Вот тут поиском по "F394", есть кое что, плохое.
http://forum.rcdesign.ru/f136/thread462962-11.html
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 ноя 2016, 16:16

Dmitry__ писал(а):Ну здорово, интересно чем ты его додавил?

габаритами, тот что был нужен 17 мм шириной, а эти 21 мм, сказал что использовать никак нельзя, не влазют, тут не поспоришь)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18010
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
