Re: постройка современного 3d принтера с нуля

Сообщение Myp » 08 июн 2016, 00:49

setar писал(а):Почитал даташит TMC2100 (я про этот драйвер вообще впервые услышал)

память девичья :)
forum11/topic15784.html?hilit=TMC2100#p336467
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: постройка современного 3d принтера с нуля

Сообщение legion » 08 июн 2016, 01:03

MEG писал(а):вот пример, почему у вас пропуски шагов, перегрев и прочие неприятности: дано мотор 17HS4401, обычный для наших дел. трапеция с шагом на оборот 2мм, напряжение 12В, вопрос: сколько двигатель на скорости перемещения каретки 100мм/с будет потреблять тока, если на драйвере выставлено заранее 1,5А. И хватит ли этого для перемещения без пропуска шагов каретки весом 0,9кг.

Прислушиваться ко мне в любом случае не надо, просто из любопытства пальцем в небо: около 0,4А?
Пример, к слову, некорректен, трапецеидальные винты для привода XY здесь обычно не используют.

По выбору кинематики вопросы:
По сколько кареток на рельсах по Y?
Учитывали ли силы направленные на перекос портала в кинематике H-BOT?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: постройка современного 3d принтера с нуля

Сообщение MEG » 08 июн 2016, 03:24

setar писал(а):
вот пример, почему у вас пропуски шагов, перегрев и прочие неприятности: дано мотор 17HS4401, обычный для наших дел. трапеция с шагом на оборот 2мм, напряжение 12В, вопрос: сколько двигатель на скорости перемещения каретки 100мм/с будет потреблять тока, если на драйвере выставлено заранее 1,5А. И хватит ли этого для перемещения без пропуска шагов каретки весом 0,9кг.

ответ:
1. двигатель будет потреблять тока, ровно столько, сколько задано на регуляторе драйвера, с учетом режима микрошага.


ответ неправильный. Ток не поднимется при заявленных в условии параметрах выше 0,27А. Срыв шагов произойдёт на вдвое меньшей скорости чем в условии задачи.

Добавлено спустя 19 минут 27 секунд:
setar писал(а):2. Трапецевидный ремень не применяют на нагрузках с частой сменой направления, предпочтительно использовать полукруглый зуб.

в задаче для простоты я имел в виду винт трапециидальный. Извините если запутал.

setar писал(а):3. 12V где ? плодим сущности для запутки :) ну прикольно конечно, только мотор низковольтный, там в меньше 2.5V

это заблуждение. Любой мотор NEMA17, любого нормального производителя рассчитан под работу на 24 вольтах. Нет ни одного известного мне мотора (за исключением китая, к которым нет никаких даташитов) где производитель хоть один параметр нормировал бы на 12 вольтах. минимумом считают 24. рекомендуют 48. (это для низкоомных моторов, типа пресловутого 4401, высокомные как у меня, сразу на 48 нормируются)

setar писал(а):4. Ну и самое интересное : задача не имеет решения без учета сопротивления механики и вес каретки тут совсем не причем. На постоянной скорости энергия почти не тратится , важны и интересны лишь ускорения.

тем не менее выработаны эмпирические формулы по необходимой мощности для определённых весов кареток и достаточных для них мощностей моторов. Но и это не всё, есть формулы позволяющие посчитать момент инерции и на основании него уже можно выяснить какие ускорения выдержит мотор без потери шагов. И в своём случае я это посчитал. моторы потянут 400мм/с и ускорения будут выше чем те которые обычно используют в подобных самоделках. Вот за фанеру не уверен.

setar писал(а):А вообще я рад что у нас на форуме появился человек разбирающийся в драйверах,
буду благодарен если подскажете почему делают так и полезно ли это?
перевод драйвера в режим "медленной" работы :



позже. сейчас дня на три выпаду. Потом, если не надоел воткну так сказать факел знания в жопу собственного невежества! т.е. отпишу всю теорию, которую неизвестно почему игнорируют 100% создателей принтеров. Хотя оно всё доступно.

setar писал(а):Про дергающийся стол - абсолютно согласен, но это не отменяет инерции печатной головы в Hbot.
Про "звон" как говорится - поживем увидим, хотелось бы, да увы.
Коль у Вас получится сделать качественную печать хотя бы свыше 100мм/с на периметре без звона, то это будет супер примером для нового вектора развития.

да я понимаю что с такими заявками обосраться на практике будет на все деньги факап. не пнёт потом только ленивый!
и да, я не специалист по драйверам. я просто каждую комплектующую для агрегата со всех сторон изучаю. большинство текущих решений принятых в вашей тусовке после изучения заставляют так сказать волосы шевелиться на жопе. напряжение, драйвера, шум, выбор движков, драйверов, рельс, подшипников и прочего. это так, начало. дальше я подробно копну вообще всю систему печати. и пишу я блог именно для себя. чтоб через год не забыть как надо правильно делать принтер, а забыть нефиг делать, увы.

setar писал(а):P.S. Почитал даташит TMC2100 (я про этот драйвер вообще впервые услышал), нужно будет экспериментировать, но смущает 34% тока от номинала в максимальном микрошаге - маловато. У меня ощущение что этот драйвер не для нашего типа применения, он скорее для высокоскоростных длительных но точных прогонов. А у нас крайне частая смена направлений с рывковой нагрузкой


а ведь это писк моды в принтеростроении. самый дорогой и быстрорасхватываемый драйвер последних месяцев под постройку принтеров. и у меня уже закуплены и едут именно они. в сети можно найти и отзывы и видео бесшумной работы.
34% не так проблемно. у вас движок и на других драйверах работает на трети и менее мощности (а вы об этом не догадываетесь даже), и ничего, печатаете же.

setar писал(а): 3. 12V где ? плодим сущности для запутки :) ну прикольно конечно, только мотор низковольтный, там в меньше 2.5V


я вообще хотел бы всех кто хочет меня "научить азам" - попросить вот с этого начать. оно ключевое. Нет, нельзя его питать 2,5в. нет, на 12вольтх он сможет только пуская пузыри разгоняться на принятых у всех 30-40мм/с, нет на 12в эти ваши движки 4401 будут жрать свои 1,7А с трудом и только на черепашьей скорости, зазря перегревая драйвер, который нет, не сдюжит таскать 1,7а на 12 вольтах и не перегреться, для этого вы ему вкрячите кучу куллеров, радиаторов и всё равно всё будет греться и гореть. Коллеги, почитайте плз про ШИМ и рассеиваемую при нём мощность в разных режимах, про питание шаговиков, про их устройство и теорию, и про то зачем все и всегда стремятся поднять как можно выше напряжение, кроме строителей самодельных принтеров, почему у производителей в размере NEMA17 выпускается по 3-4-6 одинаковых моторов на один и тот же момент, но с разными токами (и как такое возможно при вашей уверенности что размер протекающего тока определяет момент движка)

Вот после этого и продолжим обсуждение как это я собираюсь выставить ток движка в 0,5А-0,6А и гонять им на скоростях за 200мм/с при этом не наклеив на драйверы даже радиаторы.


legion писал(а):
MEG писал(а):вот пример, почему у вас пропуски шагов, перегрев и прочие неприятности: дано мотор 17HS4401, обычный для наших дел. трапеция с шагом на оборот 2мм, напряжение 12В, вопрос: сколько двигатель на скорости перемещения каретки 100мм/с будет потреблять тока, если на драйвере выставлено заранее 1,5А. И хватит ли этого для перемещения без пропуска шагов каретки весом 0,9кг.

Прислушиваться ко мне в любом случае не надо, просто из любопытства пальцем в небо: около 0,4А?
Пример, к слову, некорректен, трапецеидальные винты для привода XY здесь обычно не используют.

По выбору кинематики вопросы:
По сколько кареток на рельсах по Y?
Учитывали ли силы направленные на перекос портала в кинематике H-BOT?


почти в точку. интересно как считали? в небо? а жаль. там простейший расчёт. винт применил что так было проще показать никчёмность такой кинематики. но и на ремне, поверьте, те-же трудности, лишь слегка сглаженные большей подачей ремня по сравнению с винтом.
по Y будет одна каретка. в адские проклятья перекоса не верю. рельсы купил настоящие с преднатягом из настоящего металла и настоящего производителя. Считаю все поклёпы на HBOT следствием использования говна, тряпок и палок вместо нормальных механических элементов конструкции. Вот своим так сказать примером постараюсь опровергнуть устоявшиеся стереотипы. Ну или подтвердить и тогда переделаю в Коре, причём Коре уже придумал неожиданной системы, без любых ремней по переднему ребру принтера. Будет почти как Бот, а на самом деле Core. Но я что-то уверен что на моей балке 350мм Бот не даст мне повода его менять.

PS Вот для медитации табличка из производственной программы нормального производителя моторов. если над ней помедитировать, можно будет прийти к разным неожиданным выводам:

А вот первое попавшееся описание работы шаговика. Ответа на мою задачку тут нет (остальное расписано нормально, вполне можно понять что и как там у него, и почему ни у кого не получается сносно ездить на скоростях выше 100мм/с), но я ещё рассчитываю что кто-то сможет меня удивить и поведать по этой теме больше чем знаю я!
http://www.digit-el.com/files/articles/step/step.html

PPS Я, если честно малость ошалел от наезда на мои скромные знания. возьму паузу пару дней, зато потом отпишу всю теорию одним кирпичом, чтоб закрыть тему моторов уже навсегда, чорт побери!!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: постройка современного 3d принтера с нуля

Сообщение legion » 08 июн 2016, 10:09

Я толком не считал, просто грубо прикинул какой ток будет в RL контуре через 0,1 мс после подачи на него 12 В.

Перекоса с рельсами не должно быть. Я имею в виду связанные с ним силы, действующие на каретки Y - насколько они будут велики, не сократят ли сколько-нибудь значимо Nominal Life рельс. Сразу скажу, что сам не считал.

"Наезд" не принимайте близко к сердцу, есть у этого форума такая небольшая, но в подавляющем большинстве случаев обоснованная слабость. Плюс в этой теме все, как сговорившись, говорят о разных вещах и недопонимают друг-друга как только могут. =)
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: постройка современного 3d принтера с нуля

Сообщение MEG » 08 июн 2016, 11:02

ну в целом ответ на поверхности лежал, да. расхождения думаю происходят из-за ещё одной ошибки которая кочует туда-сюда.
А именно. вот есть мотор. который для простоты щёлкает 1000 шагов в секунду. Чёткий драйвер на микрошаге как и положено в теории подаёт на мотор почти идеальную синусоиду со сдвигом 90 градусов между обмотками. Мотор идеально беззвучно крутится. Вопрос, какая частота у подаваемой синусоиды?
Сразу скажу, ни разу в сети не видел правильного ответа. Даже на забугорных сайтах. Даже на академических. Скромно обходят этот вопрос и судя по выкладкам считают с ошибкой.

Добавлено спустя 5 минут 39 секунд:
legion писал(а):Перекоса с рельсами не должно быть. Я имею в виду связанные с ним силы, действующие на каретки Y - насколько они будут велики, не сократят ли сколько-нибудь значимо Nominal Life рельс. Сразу скажу, что сам не считал.

"Наезд" не принимайте близко к сердцу, есть у этого форума такая небольшая, но в подавляющем большинстве случаев обоснованная слабость. Плюс в этой теме все, как сговорившись, говорят о разных вещах и недопонимают друг-друга как только могут. =)


Не, такое считать лень. вместо расчётов я купил HIWIN с преднатягом у оф. дистрибутора. С повышенной точностью изготовления. Покатал вчера каретки, не могу понять что там народ полирует в китайских рельсах, движение идеальное, преднатяг вообще отличный, люфт отсутствует.

про наездл я пошутил. и не такое видали. прописка новичков она не только в армии, ага)) ну и, чего уж греха таить тоже развлекаюсь, глядя как сообщество вынуждено присесть за буквари. Прям чую праведный гнев аборигенов на этого внезапно возникшего выскочку посеявшего смуту в умах. Главное чтоб не забанили со злости! Третьей реинкарнации бложика я не вынесу!
И да, ещё будет битва когда контроллер 32 бита буду хвалить, или перепайку Рампса чуть не полностью. Только ленивый не пнёт. уже готовлюсь.

Добавлено спустя 12 минут 21 секунду:
MEG писал(а):А именно. вот есть мотор. который для простоты щёлкает 1000 шагов в секунду. Чёткий драйвер на микрошаге как и положено в теории подаёт на мотор почти идеальную синусоиду со сдвигом 90 градусов между обмотками. Мотор идеально беззвучно крутится. Вопрос, какая частота у подаваемой синусоиды?


решил что надо вбросить самому, чтоб обсуждение и без меня полыхало. Итак, я считаю что для 1000 шагов в секунду на микрошаге в идеальном режиме частота почти-синусоиды подаваемой на мотор будет !тадам! 250Гц.

PS Теперь только с утюга смогу пару дней писать. Но хотелось бы почитать тех кто со мной не согласен. И да, нет никого в сети (я не нашёл) кто бы не был уверен, что в этом случае частота синусоиды и связанные с ней расчёты индуктивного сопротивления происходит в данном случае для 1000Гц. что я считаю как-бы безграмотным.
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: постройка современного 3d принтера с нуля

Сообщение setar » 08 июн 2016, 13:02

я купил HIWIN с преднатягом у оф. дистрибутора. С повышенной точностью изготовления.

А на основании чего вы считаете что у других, столкнувшихся с проблемами перекоса механики рельсы хуже ?
Перекос характерен для кинематики CoreXY, в следствии неравномерности натяга ремней (технология выравнивания это отдельный прием который нужно учитывать при проектировании).
Насколько я понимаю от CoreXY вы отказались в пользу Hbot, заплатив за отсутствие проблем перекоса увеличением звона, вследствие более длинного ремня (из за растяжения).

Про драйвера совет дам: закладывая запас на скорость движения вплоть до 400мм/с, не делайте это в ущерб низкой скорости движения, порядка 30мм/с.
Поясню почему: объём выдавливания пластика из типового сопла 0.3 мм зависит от удачности конструкции горячей головы и экструдера, и как правило ограничен цифрой 7-15 мм^3/c это первый ограничитель скорости укладки.
Механика может бегать хоть метр в секунду, а укладывать вы будите со скоростью не более 96мм/с (для высоты слоя 0.25)

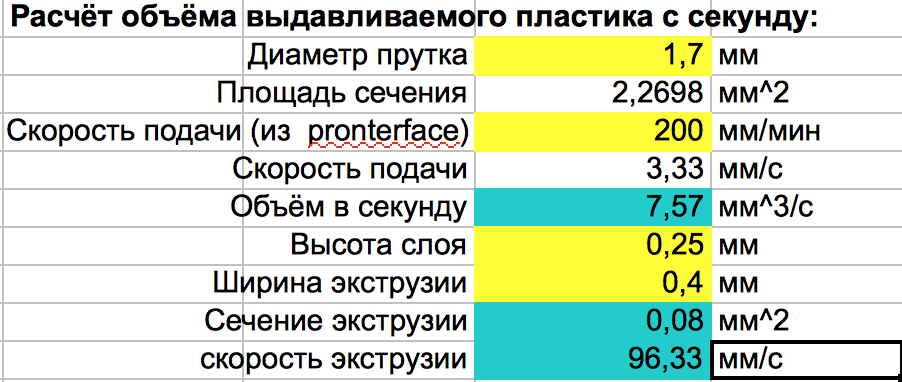

Снимок экрана 2016-06-08 в 11.44.37.png

Можно конечно уменьшить величину слоя и казалось бы..., ан нет, пластик на скоростях выше не идет равномерно, а такими капельками на ниточке, что в свою очередь ведет к очень некрасивой поверхности.
Но это еще не самое неприятное ограничение.
Есть еще эффект накопления тепла в готовом изделии.
При печати элементов имеющих тонкие края или лепестки они склонны загибаться вверх, если новый слой нанесен ранее чем остыл предыдущий.
Типичный пример это печать нижней части шарика - новые слои на краях ближе к периметру вообще не ложатся на предыдущие, и держатся исключительно из за сцепления с внутренним витком. Если начинать печать шарика со скоростью нанесения следующего слоя быстрее чем остыл предыдущий то наш шарик превращается в тюльпанчик.
Беда в том что это время существенное, от 15 до 30 секунд на слой, что вводит ограничение на одиночный небольшой шарик скорости укладки в величину порядка 10мм/с.
Можно обдувать изделие - платой за увеличение скорости будет уменьшение межслойного сцепления.
