питание ардуино

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

питание ардуино

Сообщение oxid » 22 июл 2013, 16:09

Привет! у меня такая проблема - собрал источник питания на 5 вольт, на основе l2576, и хочу запирать от него ардуино. Знаю, что ей нужно больше, т.к часть напряжения оседает на стабилизатора. Поэтому подключил напрямую к пину +5v. К стабилизатору так же подключена серва и шарп. Ардуино должна крутить сервойй и мерить расстояние, ничего особенного. Пару оборотов она делает, а потом двигается рывками. Если подключать через усб то все работает правильно.

что винить - мою сборку стабилизатора, или ардуине в пр-нципе 5в мало? Еще гтешу на батарейку. Пока аккумулятор ко мне едет, я использовал обычную крону дюраселл, может она не тянет? Напряжение мерил на выходе стабилизатора - держится пятерка, не проседает.
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис

Re: питание ардуино

Сообщение galex1981 » 22 июл 2013, 16:19

Токи потребляемые проверьте
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: питание ардуино

Сообщение oxid » 22 июл 2013, 16:24

Т.е ток который выходит из стабилизатора?
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис

Re: питание ардуино

Сообщение Myp » 22 июл 2013, 16:30

питать что либо от кроны очень плохая идея, кроме как мигать светодиодом она ни на что не годится.
тем более если используется серва
серва жрёт очень много тока, от сервы батарейка дохнет, тока не хватает и начинаются глюки.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание ардуино

Сообщение Angel71 » 22 июл 2013, 16:32

у неё ёмкость примерно примерно 500-600 миллиампер. кирдык кроне. :) лучше бы в мультиметр такую нормальную крону, а не убивать её за пару секунд сервой
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: питание ардуино

Сообщение Myp » 22 июл 2013, 16:33

ЗЫ
не забудь на питание твоей конструкции поставить конденсатор побольше, 2 тыщи мкФ минимум.
серва создают множество помех которые могут мешать работе остальных устройств.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание ардуино

Сообщение oxid » 22 июл 2013, 16:41

Ну в стабилизаторе и так стоит 1000 мкФ, рассчитал по даташиту на 2576. или нужно еще к серве дополнительно?

Добавлено спустя 2 минуты 21 секунду:
Еще вопрос про аккумулятор. Взял NiMH аккум на 3700 миллиампер часов, 7.2в, для радио моделей. Сейчас что-то переживаю - не получится что у него быстро просядет напряжение, все выключится а аккумулятор останется на 80% заряженый?

Добавлено спустя 2 минуты 13 секунд:
Т.е если напряжение станет близко к 5 вольтам, то стабилизатор будет выдывать меньше 5, и все перестанет работать 8(
Последний раз редактировалось oxid 22 июл 2013, 16:43, всего редактировалось 1 раз.
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис

Re: питание ардуино

Сообщение Angel71 » 22 июл 2013, 16:42

одного должно вполне хватить.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: питание ардуино

Сообщение Myp » 22 июл 2013, 17:25

oxid писал(а):7.2в, для радио моделей.

там внутри 6 аккумуляторов заряженных до 1,2 вольта
когда разрядится, напряжение станет 6 вольт, тоесть каждый аккумулятор сядет до 1.0 вольта.
так что этот аккумулятор как раз отлично подойдёт.
к тому моменту когда твой девайс перестанет работать аккумулятор будет полностью пуст. вся энергия пойдёт в работу.

имеет смысл через резисторный делитель ардуиной измерять напряжение на аккумуляторе и включать светодиод когда аккумулятор садится.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание ардуино

Сообщение avr123.nm.ru » 22 июл 2013, 18:45

oxid писал(а):Взял NiMH аккум на 3700 миллиампер часов, 7.2 в, для радио моделей.
Стройте систему так чтобы она работала при 0.9 Вольт на банке аккума. У вас наверно 6 банок, значит ваша система питания должна работать от 4,8 вольт.

Я думаю оптимально питать Arduino через LDO регулятор типа 1117 настроенный на 4 Вольта на выходе. Этого достаточно для Arduino и для управления сервами.

Получится просто и надежно.
Вложения

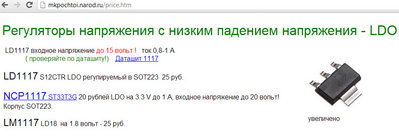

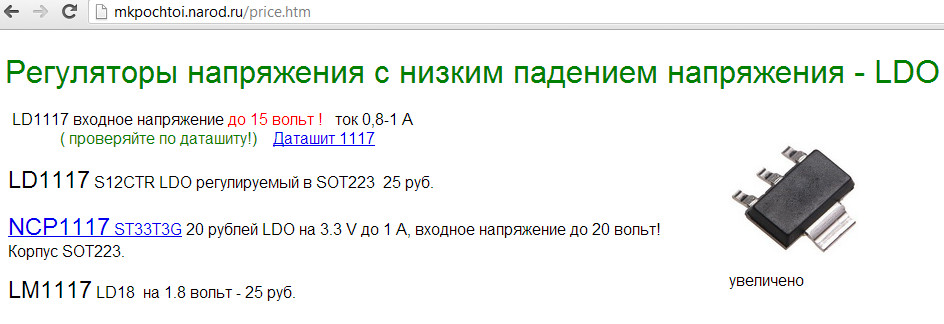

LDO регуляторы mkpochtoi.ru.jpg
LDO регуляторы mkpochtoi.ru
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: питание ардуино

Сообщение oxid » 22 июл 2013, 20:04

У меня ардуина это временное решение. Т.е какой-то контроллер будет, пока это ардуино, возможно потом будет другой. Основные расчеты делаются на raspberry pi.
На LDO я так понимаю все лишнее рассеется в виде тепла?
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис

Re: питание ардуино

Сообщение Myp » 22 июл 2013, 20:22

наоборот
в LDO ничего лишнего не рассеивается, они очень эффективны
а в обычных стабилизаторах всё лишнее как раз в виде тепла рассеивается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18013
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: питание ардуино

Сообщение dccharacter » 22 июл 2013, 22:01

Ага, а LDO типа рекуперирует
Та же хрень, что и "обычные", все что между Vin и Vout уйдет в воздух
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: питание ардуино

Сообщение oxid » 22 июл 2013, 23:50

Myp писал(а):наоборот
в LDO ничего лишнего не рассеивается, они очень эффективны
а в обычных стабилизаторах всё лишнее как раз в виде тепла рассеивается.

Ну, кпд L2596 более 90 процентов. Но это понижающий преобразователь
oxid

Сообщения: 47
Зарегистрирован: 16 июл 2013, 03:47
прог. языки: C, Perl, Java
ФИО: Денис

Re: питание ардуино

Сообщение dccharacter » 22 июл 2013, 23:53

потому что это не LDO, а switching
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
