Re: ЧПУ станочег из мусора

Сообщение FireFly » 19 фев 2009, 22:08

12 мм направляющие из более "свежих" принтеров гораздо мягче, обрабатывались хорошо.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение avr123.nm.ru » 19 фев 2009, 22:57

realsystem писал(а):А мне казалось направляющие от принтеров все закаленные и их перед токаркой отпускают, а после токарки снова калят :oops: Проясните!

После этого шлифовать придется, а в начле кривизну исправлять. А потом через годик её еще и "поведет".

Неспешно даже на подшипниках канавки точат токаря. А уж такую лабуду подточить не проблема.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧПУ станочег из мусора

Сообщение FireFly » 22 фев 2009, 22:52

новых фрез пока нет, материалы для экспериментов отсутствуют... :( решил пока что есть немного в порядок привести
Короч, поставил куллера на обдув движков, теперь можно упилится вусмерть :D - перегрев моторам не грозит, что и было проверено.
Для контроллеров, блока питания и платы интерфейса на скорую руку сваял коробочег из мною любомого пластика - неказисто, зато не кучей электроника валяется. Так же отказался от использования k-cam... все в ней хорошо, кроме качества генерируемого сигнала - он отвратительный :bad:
Установил mach3, настроил - отлично! :good: Сигнальчик чистенький - двиглы аж мурлычат, удалось поднять скорость перемещения и работы, ни каких проблем с пониманием g-кода. Короч забываем про k-cam нафиг :) Далее... подрубил к mach3 геймпад - он все равно валялся без дела. Комп стоит не рядом со станком и ручное позиционирование в ноль с геймпадом очень удобно. Кстати программная компенсация люфтов в mach'е гораздо лучше работает, на окружности диаметром 60мм погрешность получилась 0,1мм.

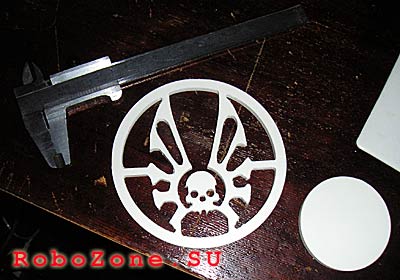

После всех настроек и экспериментов напоследок пильнул из 5мм пластика эмблемку вампирскую :D концевая 4-х заходная фреза 3мм, два прохода - первый съем 2мм материала, второй до основания...как раз черновой столик обновился :D .
Фотки седняшнего дня прилагаю :) терь жду заказанные фрезы, как мне их сделают, бум рЭЭзать :x
Вложения

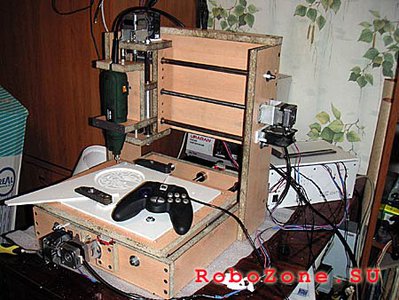

установленные куллера, черновой столик и геймпад

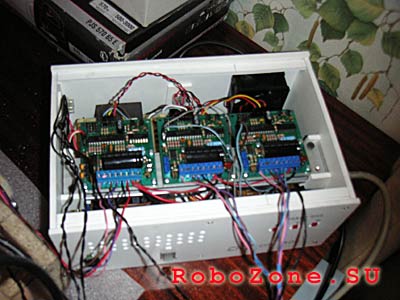

корочбочег с электроникой
результаты тестов
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение realsystem » 22 фев 2009, 23:45

А электроника своя или покупная? Если своя то по каким схемам?
realsystem

Сообщения: 629
Зарегистрирован: 01 фев 2009, 01:32
Откуда: Саратов
Skype: realsystem_stas
прог. языки: C, Bash, Perl
ФИО: Станислав

Re: ЧПУ станочег из мусора

Сообщение FireFly » 23 фев 2009, 00:00

realsystem писал(а):А электроника своя или покупная? Если своя то по каким схемам?

свое конеш :)
вот эти контроллеры - http://robozone.su/2009/01/07/mikroshag ... ja-na.html
и вот эта плата интерфейса - http://robozone.su/2008/06/09/interfejj ... zkojj.html
Блок питания обычный трансформаторный самопал.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение FireFly » 04 мар 2009, 21:42

Нормальные фрезы так и не готовы пока :(
с растройства полез перебирать ящик с разного рода обрезками материалов и наткнулся на небольшой брусок бука, опа!

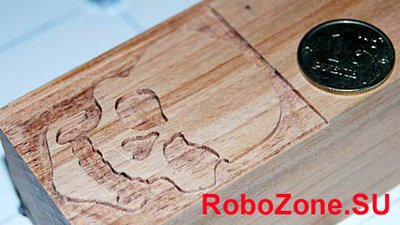

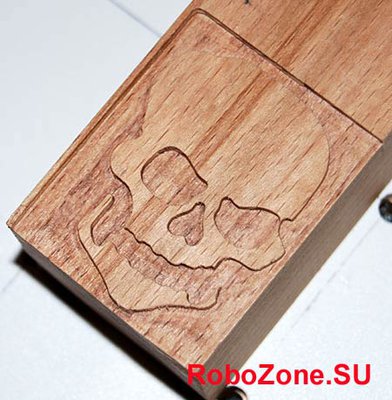

Короч, поставил цилиндрический зубной бур 1,5 мм и в несколько проходов с небольшим заглублением фрезеранул черепушку :D
Погрешность 0,1 мм получилась, чистота реза приемлемая.
Вложения
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение avr123.nm.ru » 04 мар 2009, 21:47

Че так мрачно ? Сделал бы эмблемку робофорума :)
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧПУ станочег из мусора

Сообщение FireFly » 04 мар 2009, 21:53

настроение видать такое было :D если честно, то просто зацепил из клипарта первый же файл и забубенил :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение =DeaD= » 04 мар 2009, 21:54

И клипарт у тебя значит такой же мрачный весь :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24125
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ЧПУ станочег из мусора

Сообщение FireFly » 04 мар 2009, 21:56

кстати да, чет одни черепа :lol: чесс слово! я не специяльно :crazy:
В векторном виде давайте эмблемку форума - зафигачу :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение bolt » 05 мар 2009, 11:25

Погрешность 0,1 мм получилась, чистота реза приемлемая.

В плане люфтов и точности очень хорошие показатели для такой конструкции. Поздравляю! :good:
bolt

Сообщения: 281
Зарегистрирован: 01 дек 2008, 19:21

Re: ЧПУ станочег из мусора

Сообщение avr123.nm.ru » 05 мар 2009, 12:04

Фрезернуть бы медь на плате ! Да отверстия посверлить. Для EAGLE есть конвертер для чпу фрезеровки плат в инете.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ЧПУ станочег из мусора

Сообщение FireFly » 05 мар 2009, 12:50

да и sprint layout без проблем файлы для фрезеровки-сверловки готовит. Сверловку я уже пробовал - как два пальца и точности хватает. Фрезеровку платки надоть попробовать. :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: ЧПУ станочег из мусора

Сообщение foxit » 27 мар 2009, 00:28

Как успехи с фрезеровкой плат?
Будет ли проект станка выложен у тебя на сайте?
Аватара пользователя
foxit

Сообщения: 65
Зарегистрирован: 13 ноя 2007, 14:29
Откуда: Украина
прог. языки: Си

Re: ЧПУ станочег из мусора

Сообщение FireFly » 27 мар 2009, 00:52

не фрезеровал еще, фрезы мне сделали - однозаходки 1мм и 2,5мм, но всего по 1 штуке :( по текстолиту жаба душит :D лут все равно лучше.
да и болею я щаз - грипп епть :(
на следующей неделе кой чего еще попилить надо будет, пофотаю и буду готовить материальчик для публикации. Единственно, чертежей как таковых не будет, да и смысла в них нет особого ибо не та конструкция которую имеет смысл повторять. Будут качественные фотки узлов станка, постараюсь поподробнее описать, что как делал, "грабли" и т.п. Возможно кому пригодится :)
