Вопросом нема

Если станок делается первый раз, то делайте маленький все равно потом придется переделывать с учетом накопившегося опыта. Я вот щас прикупил ДШИ 200-1-2 вот теперь опять сижу без денег

hudbrog:
Где по таким ценам можно сии детали найти?

Мур:
Есть у меня принтеров несколько. Тока каретки там люфтят безбожно. Разобрал 4, штуки 3 осталось. Поимел шаговики, кучу направляющих... Круглые, квадратные от тракторов... А сами каретки как проще сделать? да и поле на принтерных комплектующих маловатое.

Кстати, все-таки из чего проще и дешевле всего сделать направляющие с каретками?
По плиткорезам опыта нет, как я понял, кроме отрицательного.

мне все таки проще купить сразу 5 движков несколько уголков и сразу замутить что нить, а если плохо выйдет то во всяком случае переделать проще чем с принтерами как мне кажется.

http://www.purelogic.ru например. есть еще пара аналогичных контор, но их названия я забыл уже =(

А может собрать здесь воедино, что (желательно с фотками), сколько и почем нужно купить чтоб собрать станочег ?

Все зависит от назначения ЧПУ, я направляющие взял ваще от шкафчиков с подшипникам и нету люфта, тока туговато ходит. Может мне просто не повезло с направляющими многие отзываются что просто супер. И ваще собрал из фанеры и работает, идею так сказать опробывал.

Впринципе двигатели шаговые стоят порядка 300-350 р. а уголки смотря где покупать, также шпильки и прочее + болтики разные итого у меня примерно выходит на материалы окло 2800р, ну не более 3шт.

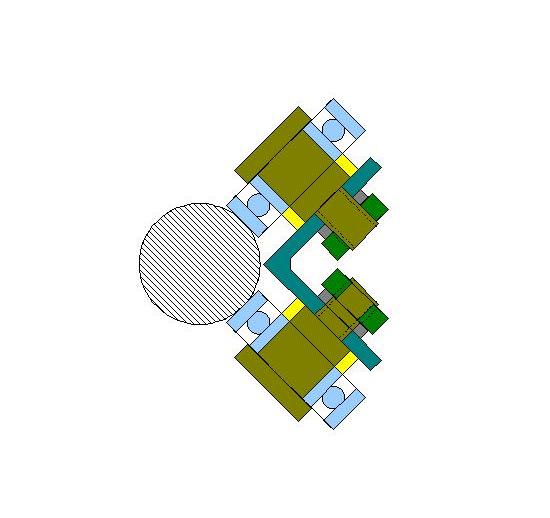

А такой узел пойдет?
Со штриховкой - направляющая (от принтера или труба... Остальное думаю понятно

не... мне надо печатные платы и корпуса к ним фрезировать.

а это вообще что?

это два подшипнгика на уголке по круглому прутку ездят

Ага, каретка, на картинке ее половина. вал, ось, труба (штрихованная) - направляющая. Левая направляющая крепится жестко, правая с возможностью регулировки. Каретка на подшипниках по трубам елозит. Видел такую конструкцию, где подшипники к монолитной каретке крепились. Решил упростить.

Собрать воедино где/как/что и почем - нереально из-за слишком разных требований к станкам. Кому-то пойдет станок собраный на коленке из дсп с шпильками М8 в качестве винтовых пар, а кому-то - нет. Кому-то подойдет станок с рабочим полем 100х200 мм и он купит себе небольшой готовый координатный стол и к нему присобачит двигатели, для кого-то метра по Х - мало, для кого-то много, а это определяет и толщину направляющих и много чего еще. Слишком уж широкая тема.
Выше я описал сколько обойдется самая большая ось без винтовых пар. Добавляйте сюда еще винты и считайте стоимость механики. В ближайшие пару дней я планирую точно рассчитать необхдоимые материалы на станок, скину сюда. За рабочую область наверно возьму формат А2.

я имел ввиду конкренто указаный сайт
