Сообщение ilalexey » 16 июл 2017, 20:28

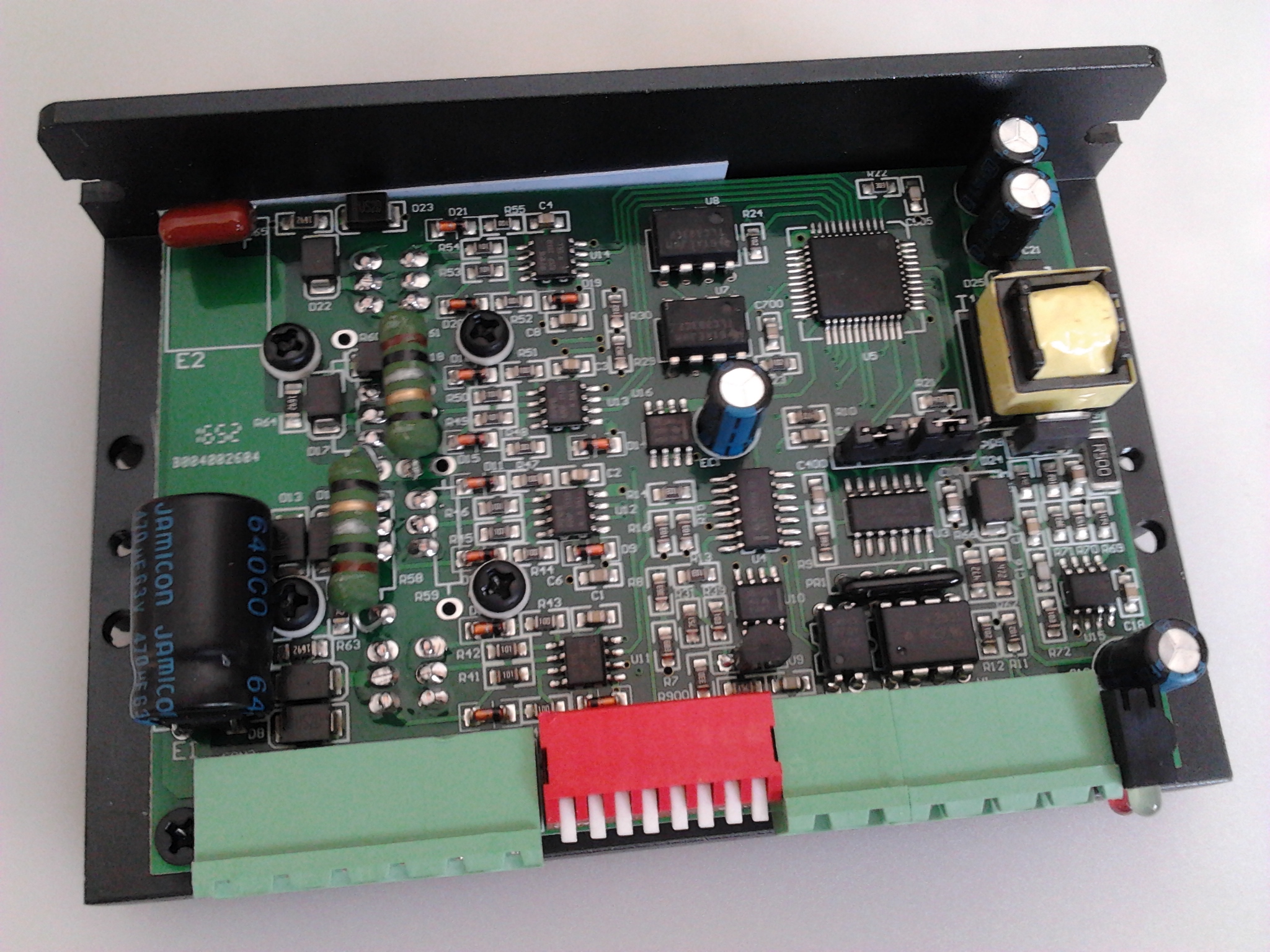

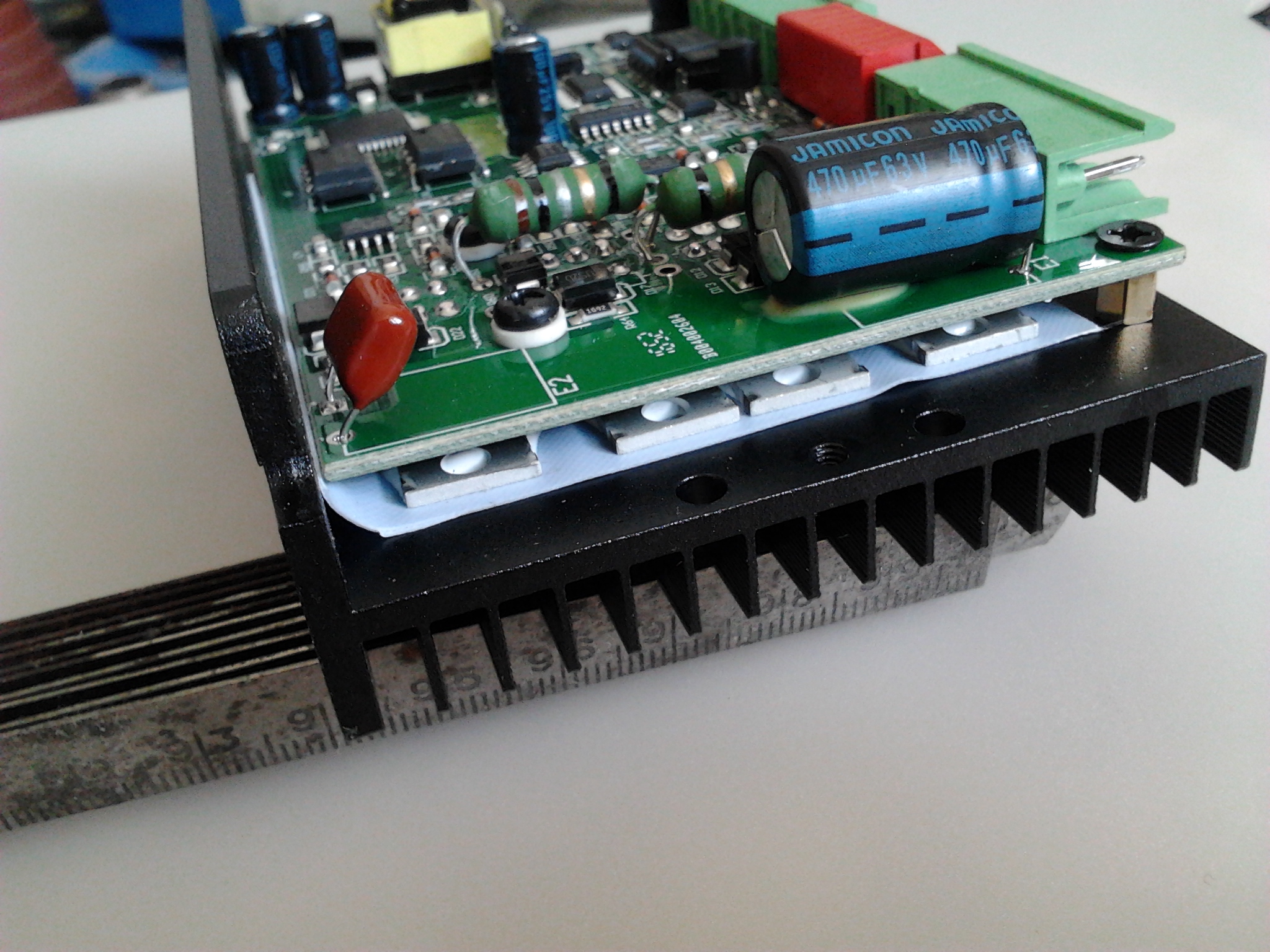

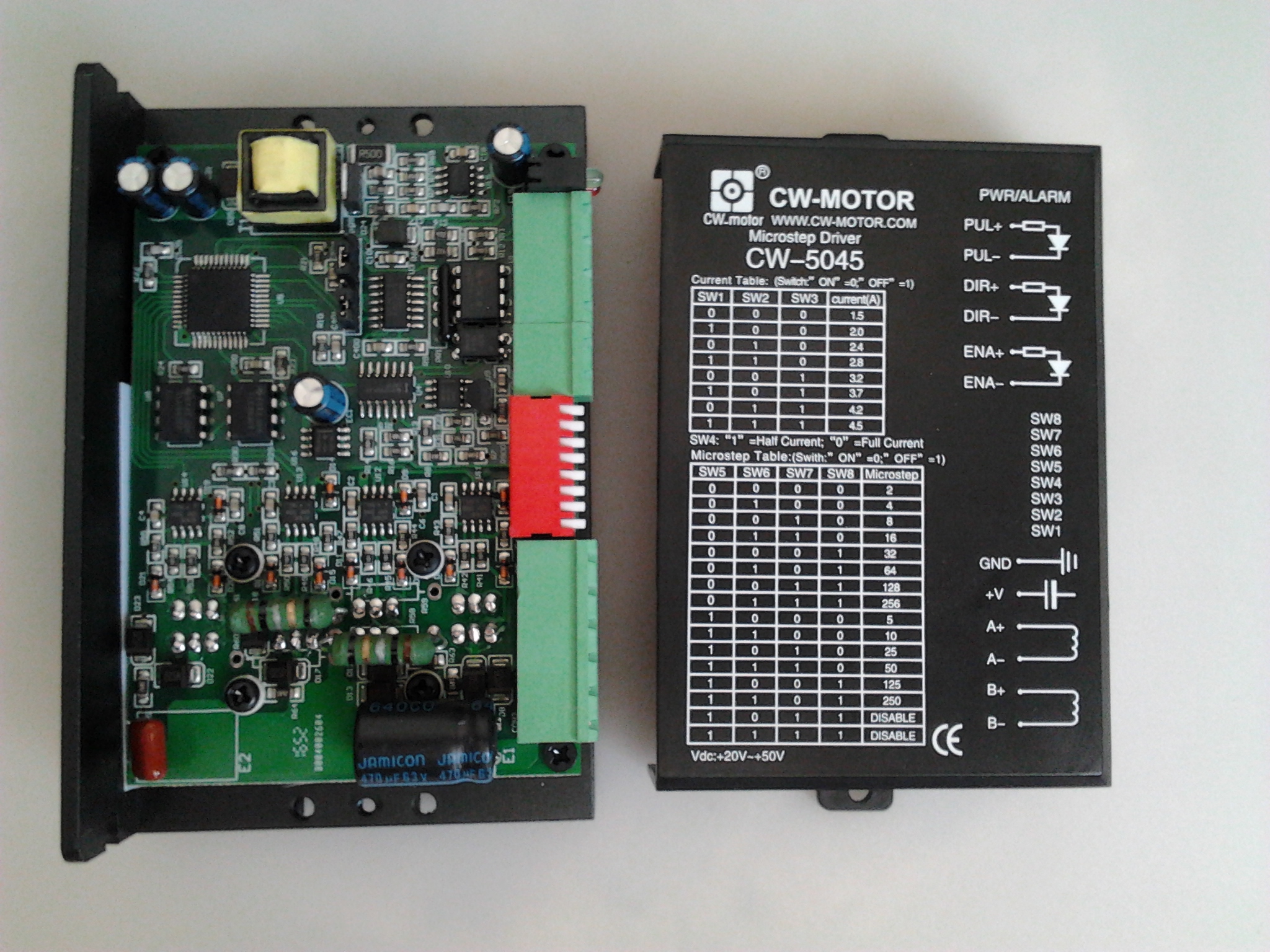

На станке такие стоят, но не даёт(давала) покоя мысль - а вдруг это "TB"? Разобрал. Транзюки честные(так что наверняка можно покупать самое дешёвое и перепаивать). Странно, что за столько лет, в нете информации нет. Головной чип, как полагается, затёрт(хорошо, что хоть не капелька). На 44 ноги.

Добавлено спустя 32 минуты 32 секунды:
В сторону транзюков от чипа висят tlc393>IR2101.

Добавлено спустя 56 минут 30 секунд:
По теме этой qfp44, есть кто знакомый(неужели это ti?)?:
11. GND
12. GND
18. GND
27. GND
28. GND
29. GND
30. GND
33. GND
34. GND
35. GND
36. GND
Вложения
2017-07-16 17.37.43.jpg
2017-07-16 17.37.02.jpg
2017-07-16 17.36.34.jpg
Аватара пользователя
ilalexey

Сообщения: 2718
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: cw5045 (всё о нём)

Сообщение ilalexey » 07 ноя 2018, 14:59

Годик прошёл и аппетит подрос за это время. Лежит кулёк этих драйверов с шаговиками давно, а хочется уже servostepper.
Встречал кто проекты по переделке?
Что за чип там может стоять?
Аватара пользователя
ilalexey

Сообщения: 2718
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: cw5045 (всё о нём)

Сообщение ilalexey » 07 ноя 2018, 23:02

ilalexey писал(а):Что за чип там может стоять?

Народ пишет, что маркировка под пузом есть TC1002
ilalexey писал(а):Встречал кто проекты по переделке?

Опять встретил ustepper.com
Аватара пользователя
ilalexey

Сообщения: 2718
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: cw5045 (всё о нём)

Сообщение setar » 08 ноя 2018, 11:07

а что переделать то хочется, что сейчас не так ?
Аватара пользователя
setar
Site Admin

Сообщения: 10245
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: cw5045 (всё о нём)

Сообщение ilalexey » 08 ноя 2018, 11:45

Как озвучил, так и перехотелось :) - опять травить, опять суетится. Проще готовые драйвера купить.

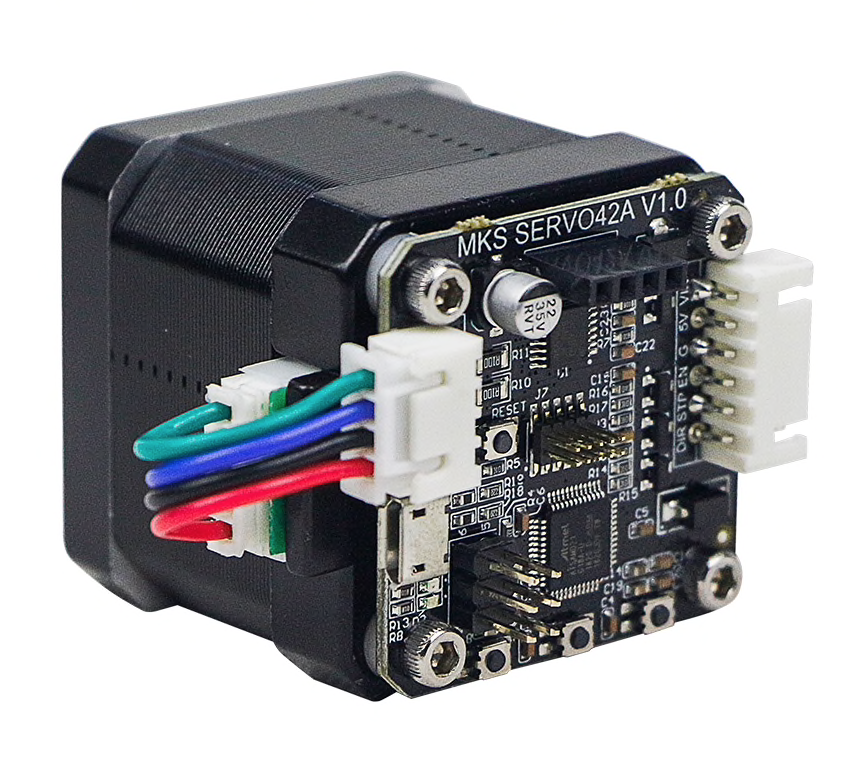

Хотел из обычных шаговых драйверов типа такого сделать:
Аватара пользователя
ilalexey

Сообщения: 2718
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: cw5045 (всё о нём)

Сообщение setar » 08 ноя 2018, 11:56

вот, продается готовое:
http://s.click.aliexpress.com/e/AUSmDsy
цена адекватная, если самому делать порядка 2тр получится на серии из 20 шт.
Вложения
Снимок экрана 2018-11-08 в 10.52.48.png
Аватара пользователя
setar
Site Admin

Сообщения: 10245
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: cw5045 (всё о нём)

Сообщение ilalexey » 08 ноя 2018, 12:11

Слабовато для меня. 2HSS57 около полтинника стоит.
Аватара пользователя
ilalexey

Сообщения: 2718
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: cw5045 (всё о нём)

Сообщение sergey2x » 08 ноя 2018, 13:59

Интересно, это закрытая разработка Makerbase? Схема исходники доступны?
sergey2x

Сообщения: 173
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: cw5045 (всё о нём)

Сообщение setar » 08 ноя 2018, 16:26

гугли "mechaduino"

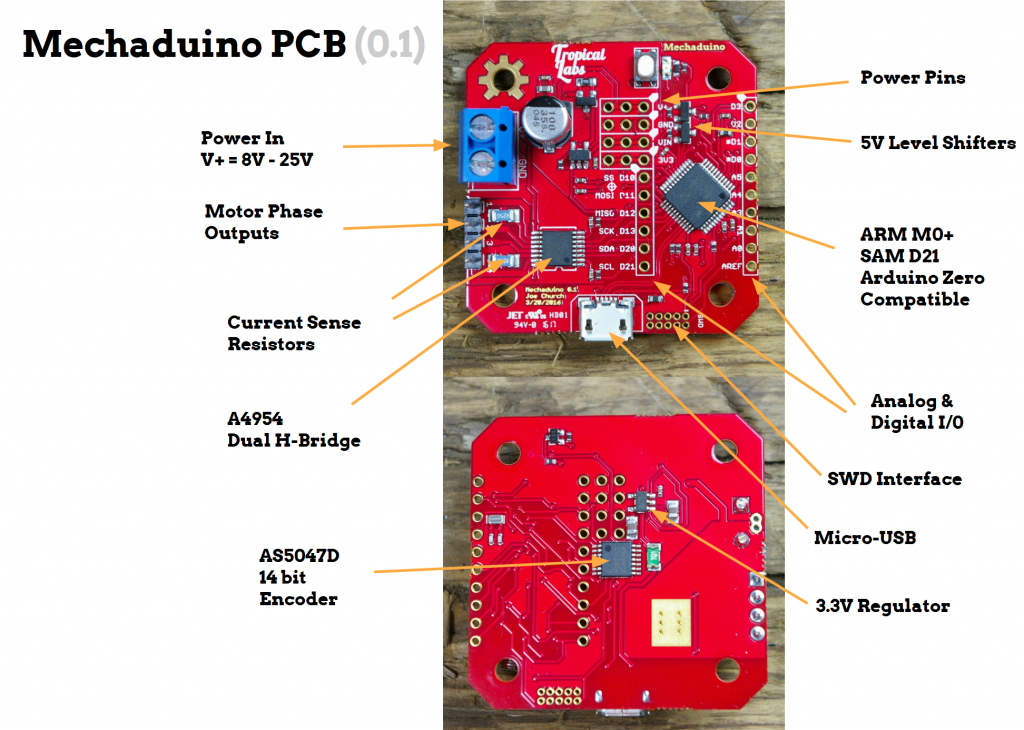

и тут обсуждение было forum107/topic16654.html
Аватара пользователя
setar
Site Admin

Сообщения: 10245
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: cw5045 (всё о нём)

Сообщение sergey2x » 08 ноя 2018, 17:26

Видел естественно. Визуально платы отличаются. Откуда уверенность в совместимости прошивок?
Вложения
sergey2x

Сообщения: 173
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: cw5045 (всё о нём)

Сообщение setar » 08 ноя 2018, 18:26

про совместимость я не говорил, просто указал на проект с которого китайцы сделали клон
Аватара пользователя
setar
Site Admin

Сообщения: 10245
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: cw5045 (всё о нём)

Сообщение sergey2x » 08 ноя 2018, 20:08

А я подумал, что это был ответ на мой вопрос...
