1.5 года гимороя или как я делал ЧПУ станок...

Модератор: bolt

1.5 года гимороя или как я делал ЧПУ станок...

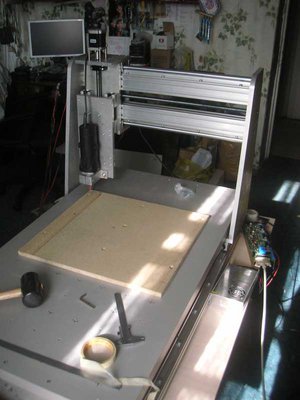

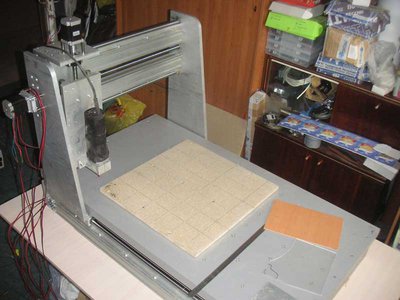

Сообщение FireFly » 30 окт 2011, 01:53

итаг....

кто не в курсе, то развлекался я таким образом - forum81/topic5472.html

прошло дОхрена времени, ушло дОООхрена денег... родилсо... девайс... :D

заранее прошу извинения - нет возможности выложить более детальную хреновину, я постараюсь немного позднее :D




[ Воспроизвести файл QuickTime ] PICT0102.MOV [ 9.88 МиБ | Просмотров: 4090 ]


подробности чуток попозже...

Добавлено спустя 46 секунд:
просьба модерам... я не туда кинул тему, пренесите плиз... :)
Последний раз редактировалось FireFly 30 окт 2011, 04:56, всего редактировалось 2 раз(а).
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение Dmitry__ » 30 окт 2011, 02:25

Круто, тыш 10 баксов сэкономил...
Аватара пользователя
Dmitry__

Сообщения: 7245
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 04 ноя 2011, 00:10

ЫЫЫ... админы!, ну перенесите тему в нужное русло, ну ошибсо я... :(

Итаг!!!

седня торжественно обмыта несколькими литрами пива ПЕРВАЯ деталь точнутая на новом девайсе


Время работы по детали около 40 секунд, обработки после работы станка деталь не требует :Yahoo!:
точность штангелем 0,01 - бестолку, нужен более точный прибор.

по дюралю в обязательном порядке требуется СОЖ, иначе херня получается и фрезы жалко - оне дорогущия :(
эксперименты по металлам откладываются до прилепошивания системы охлаждения инструмента...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение =DeaD= » 04 ноя 2011, 00:20

Я правильно перенес тему? А то перенесите, а куда не указал :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 04 ноя 2011, 00:51

Мож в станочный парк?

Добавлено спустя 25 минут 8 секунд:
Эта... сразу отвечу на стандартные вопросы :D

1. разработка конструкции механики полностью моя :wink:
2. управляющая электроника так же разработка в рамках проекта robozone
3. да, черетежи (модель solid works) будет выложена в общий доступ

И сразу допоплнение - конструкция не самая оптимальная, на данный момент я бы многое сделал по другому :wink: это стоит учитывать и не повторять ТУПО
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение =DeaD= » 04 ноя 2011, 09:43

Перенес в станочный парк :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение RootAdmin » 04 ноя 2011, 12:29

2 FireFly: Ну, так чертежи, надеюсь будут сопровождаться комментариями с путями улучшения?
Самому потом пригодится.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1712
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 04 ноя 2011, 19:10

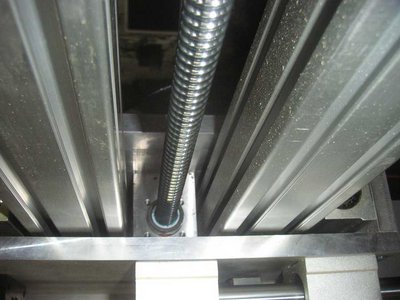

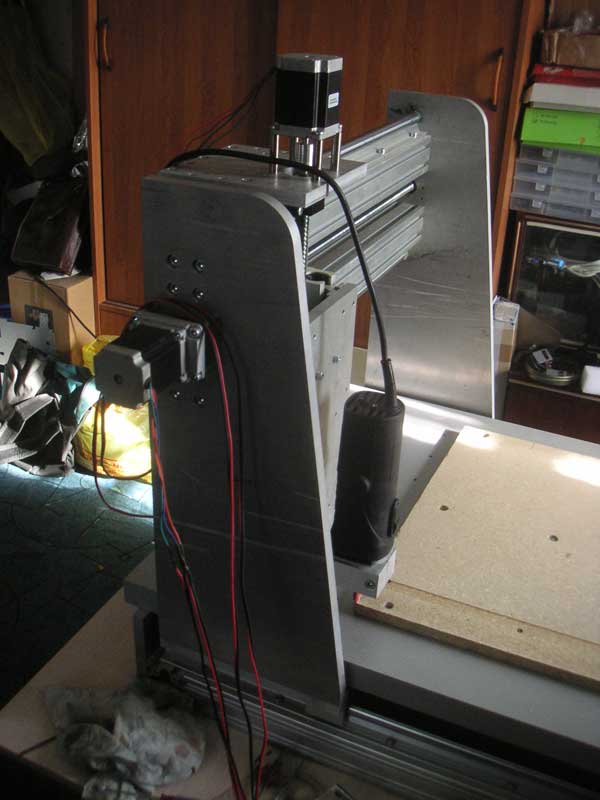

там в общем основных пару моментов - один просто из-за того что продавец комплектухи отрезал не правильно мне станочный профиль, второй - высота оси Y излишняя в режиме роутера, эта высота обусловлена добавлением 4 оси, в 3-х осевом варианте есть определенные неудобства.
есть мелкие недоработки по конструкции, но не критичные по сути
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 06 ноя 2011, 02:41

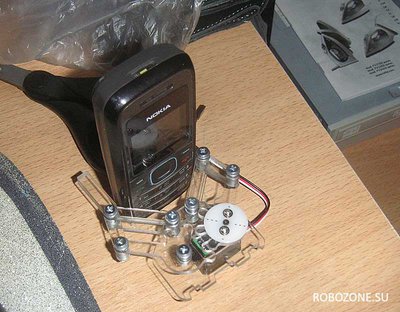

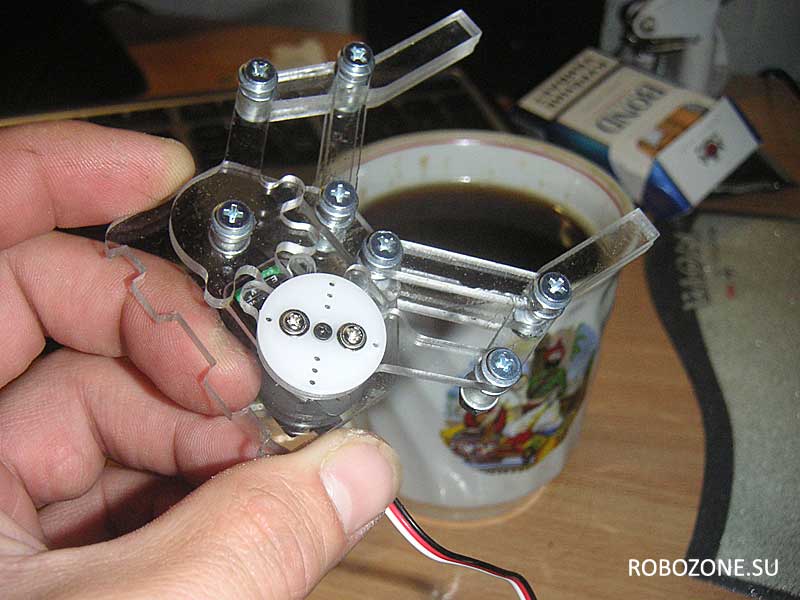

Процесс насторойки станка идет таки свои чередом :D

дабы зря не портить материал пилим всяко разно...





зы.. кто будет мелкоту пилить напоминаю - делайте переходы, иначе деталь фреза будет коцать... блин скока уже всего напилил... седня забыл - побило деталюшки :(
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение =DeaD= » 06 ноя 2011, 10:40

FireFly писал(а):кто будет мелкоту пилить напоминаю - делайте переходы, иначе деталь фреза будет коцать...

Чего? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 06 ноя 2011, 10:57

пермычки над на детали делать - переходами называются, не дают детали вывалится под фрезу по окончании фрезеровки, в конце просто обламываются

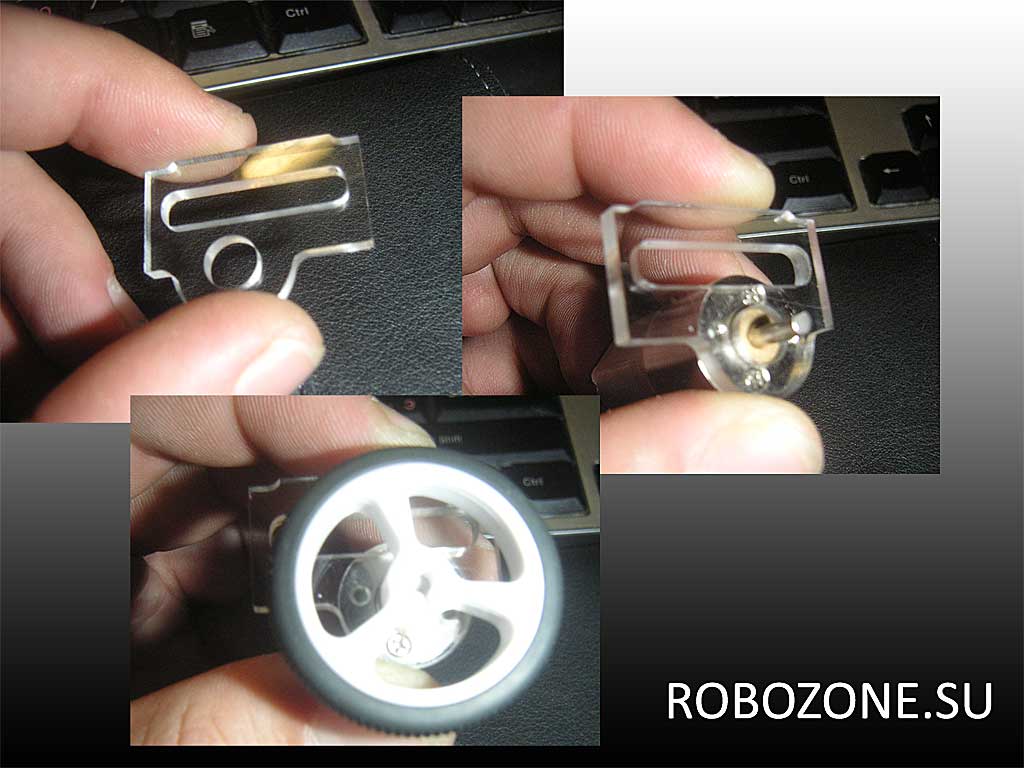

на фотках видно края деталек побиты немного.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение =DeaD= » 06 ноя 2011, 13:07

А понял, переходы в основную заготовку, чтобы детальки не выпадывали.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 06 ноя 2011, 14:05

=DeaD= писал(а):А понял, переходы в основную заготовку, чтобы детальки не выпадывали.

ага они самые
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение Виталий » 06 ноя 2011, 14:55

Какой фрезой пилите?
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: 1.5 года гимороя или как я делал ЧПУ станок...

Сообщение FireFly » 06 ноя 2011, 18:34

в наличии только по металлу трехперые концевые 8, 6 и 3 мм, есть твердосплав, есть быстрорез. Орг.стекло пилю 3 мм твердосплавной. В идеале надо одноперую, но пока в нличии нету, на след неделе будут.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
