Как снять втулку с вала двигателя?

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Как снять втулку с вала двигателя?

Сообщение galex1981 » 11 ноя 2010, 01:15

Всем привет. Возникла проблема. Есть шаговый двигатель. У него конечно вал железный. На валу насажена алюминиевая втулка. Ума не приложу чем ее снять. Пробовал нагревать втулку - не выходит. Как ее снять чтобы не повредить двигатель?
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Как снять втулку с вала двигателя?

Сообщение crystalbit » 11 ноя 2010, 01:28

как я делал: а) пропилить пилкой по металлу касательно к валу. тупой способ, можно немного повредить вал
б) просунуть в п-образную штуку так, чтобы при ударе по валу (молотком по керну или чему-то длинному типа болта М4) вал вышел, а втулка упёрлась в эту п-образную штуку и осталась.

но это слишком лобовые варианты, думаю, есть и другие. к слову, тоже интересно, есть пара двигателей с кое-чем на валу
Аватара пользователя
crystalbit

Сообщения: 48
Зарегистрирован: 23 окт 2010, 00:07
Откуда: СПб
прог. языки: delphi, php, C
ФИО: Дмитрий

Re: Как снять втулку с вала двигателя?

Сообщение walle » 11 ноя 2010, 01:30

хм..Я бы попробовал зажать вал в тисках (или просто положить на тиски) чтобы моторчик свободно висел а упор был на вал. Потом либо давить втулку мотора.Если силы давления не хватает, то легонько выбивать, без фанатизма.мне кажетца выйдет.
Аватара пользователя
walle

Сообщения: 1
Зарегистрирован: 11 ноя 2010, 00:37
Skype: grigory.lunegov
прог. языки: Java,PHP,JavaScript
ФИО: Григорий Алексеевич

Re: Как снять втулку с вала двигателя?

Сообщение ALHIMIK » 11 ноя 2010, 01:34

мб зачистить люминий и стравить лостаточное количество чтобы снять при помощи хлорного железа...
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Как снять втулку с вала двигателя?

Сообщение coder_perm » 11 ноя 2010, 01:42

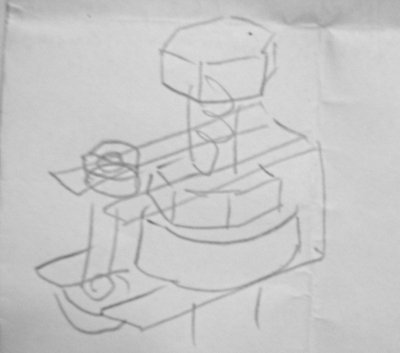

Можно зажать чем-нить втулку и гайку, и выпрессовать вал закручивая болт.
Вложения
Как-то так...
Аватара пользователя
coder_perm

Сообщения: 185
Зарегистрирован: 11 авг 2009, 22:39
Откуда: Пермь
Skype: kudrin_anton
прог. языки: assembler

Re: Как снять втулку с вала двигателя?

Сообщение Vooon » 11 ноя 2010, 01:56

Думаю что если разогреть втулку газовой горелкой, то она вполне снимится.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Как снять втулку с вала двигателя?

Сообщение Angel71 » 11 ноя 2010, 02:02

+1 за выпресовку
идея, для коллекции: можно надпилить, но не до конца и плоской отвёрткой провернуть - металл там мягкий и точно треснет.
навсякий, если появиться идея собрать в одной теме всю инфу по данному вопросу, вот предыдущие варианты обсуждений (явно не все, еще как миниум одна была)?
http://roboforum.ru/forum8/topic7956.html
http://roboforum.ru/forum8/topic7478.html
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Как снять втулку с вала двигателя?

Сообщение AndreiSk » 11 ноя 2010, 02:06

Если втулка не нужна,
то можно аккуратно дремелем с корундовой пилкой
распилить ее пополам.
IMHO работы на 10 минут
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Как снять втулку с вала двигателя?

Сообщение $ilent » 11 ноя 2010, 14:55

Это всегда делается по принципу шприца. Как на рисунке, держим (два пальца: средний и указательный) за втулку, большим давим на оську. Сам двигатель обязательно должен быть свободен.
Конечно пальцами не справиться - вы понимаете.
$ilent


Re: Как снять втулку с вала двигателя?

Сообщение galex1981 » 12 ноя 2010, 12:15

Огромное спасибо всем за советы, помог совет crystalbit. Распилил втулку и выбил ее. Тему закрываю
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
