Нажималка на кнопки

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 00:02

Всем привет!
Мне требуется сделать нажимлку на кнопки. Она Должна уметь ездить вперед-назад (по синей линии) над кнопками, расположенными в ряд, и нажимать на них.
Сила нажатия - минимальная, но вот скорость - чем выше, тем лучше. Эта нажималка должна быть маленькой в диаметре, т.к. их будет несколько штук, расположенных очень близко друг к другу. В высоту ограничений нет.
Интересует черная деталь со схемы во вложении (бывает ли вообще такое?), если кто-то знает или есть идеи - большая просьба, подскажите/поделитесь ссылкой.

Добавлено спустя 1 час 17 минут 51 секунду:
Может существует что-то гидравлическое или пневматическое?
Есть идея с винтом. По резьбе скручивать и накручивать - получится вверх-вниз, но я не знаю, на сколько быстро это будет работать и как скоро резьба выработается. И это, наверное, будет очень громоздкий механизм
Вложения

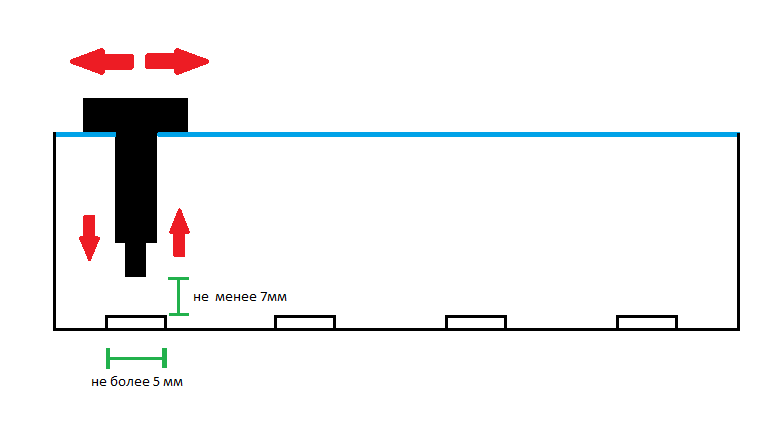

Схема нажималки
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48

Re: Нажималка на кнопки

Сообщение MegaBIZON » 28 сен 2010, 00:41

Соленоид.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 09:05

MegaBIZON,
Спасибо огромное! Я про магнитные свойства совсем не подумал :oops:
"Соленоиды постоянного тока чаще всего применяются как поступательный силовой электропривод. В отличие от обычных электромагнитов обеспечивает большой ход." - То что нужно!

На схеме немного не правильно нарисовано. Весь соленоид должен быть не более 6-7 миллиметров в диаметре, т.к. есть несколько рядов кнопок расположенных очень близко друг к другу. На каждый ряд кнопок приходится свой соленоид. Кнопки диаметром буквальо 3мм и расстояние между рядами 3-4мм (между кнопками на одном ряду - 15мм). Толщина штока - не имеет значения, сила нажатия тоже - кнопочки очень легко нажимаются, главное - высокая скорость.
Можете посоветовать, где купить такой соленоид?
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48

Re: Нажималка на кнопки

Сообщение avr123.nm.ru » 28 сен 2010, 09:47

Причем несколько чтоб не гиморится с ездой.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нажималка на кнопки

Сообщение MegaBIZON » 28 сен 2010, 11:22

тут уж ничё не подскажу :pardon:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6090
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Нажималка на кнопки

Сообщение avr123.nm.ru » 28 сен 2010, 11:53

barkadron писал(а):где купить такой соленоид?
Купить такой вряд ли возможно. Самому надо делать.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 12:26

avr123.nm.ru,
Вдоль рядов соленоиды должны передвигаться независимо друг от друга. Но максимальный диапазон между крайними соленоидами не превысит 12-15см. Т.е. дальность перемещения будет где-то 50-60см, но не может быть такого, что первый саленоид стоит в самом начале ряда, а второй в самом конце.
Так вот в пределах 12 сантиметров необходимо быстрое перемещение, а вот на дальние расстояния можно не торопиться.
Я думаю, с передвижением соленоида проблем не будет, т.к. нужный механизм может быть большого размера и расположенным на удалении. Щас главное найти миниатюрные соленоиды.

Добавлено спустя 2 минуты 23 секунды:
avr123.nm.ru писал(а):
barkadron писал(а):где купить такой соленоид?
Купить такой вряд ли возможно. Самому надо делать.

Как же его сделать!? я этим никогда не занимался...
Получится ли сделать одинаковые?
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48

Re: Нажималка на кнопки

Сообщение avr123.nm.ru » 28 сен 2010, 12:38

Делать по аналогии с существующими. Из массовых мне известны самые мини это соленоиды клапана ЭПХХ карбюратора Солекс.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нажималка на кнопки

Сообщение -= Александр =- » 28 сен 2010, 12:46

Поставить по соленоиду на каждую кнопку будет проще, быстрее и дешевле, чем двигать их.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 12:56

-= Александр =- писал(а):Поставить по соленоиду на каждую кнопку будет проще, быстрее и дешевле, чем двигать их.

Анриал. В каждом ряду более 15-ти кнопок. ~80 соленоидов - где такие деньги взять

Добавлено спустя 1 минуту 2 секунды:
avr123.nm.ru писал(а):Из массовых мне известны самые мини это соленоиды клапана ЭПХХ карбюратора Солекс.

Расскажи подробнее, плиз. Или поделись ссылочкой, где почитать :oops:
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48

Re: Нажималка на кнопки

Сообщение blindman » 28 сен 2010, 13:47

А чего это ваще такое?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Нажималка на кнопки

Сообщение avr123.nm.ru » 28 сен 2010, 13:52

barkadron писал(а):поделись ссылочкой, где почитать :oops:

Радостно и щедро делюсь ! google.com

клапан ЭПХХ карбюратора Солекс
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 14:06

ааа, так вот ты о чем! Электромагнитный клапан в карбюраторе!
Эту штуку я знаю. В сборе оно довольно больших размеров. Дома валяется три штуки, попробую разобрать :)
Спасибо!

Но всё-таки я бы хотел купить оригинальный соленоид...
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48

Re: Нажималка на кнопки

Сообщение Victorovych » 28 сен 2010, 14:11

а ключи в параллель кнопкам запаять - не подойдет?
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Нажималка на кнопки

Сообщение barkadron » 28 сен 2010, 14:48

Не, тут фишка именно в нажималке...
barkadron

Сообщения: 17
Зарегистрирован: 27 сен 2010, 21:48
