**MegaBIZON** » 29 окт 2009, 15:20

Вопчем правильно. Только я про сервы ничё не знаю, поэтому просто моторчики-редукторчики-червячки

На каждом "откидном люке" в углу моторчик-червячёк и круглая площадка, им в движение приводимая...

**statistic** » 29 окт 2009, 15:39

то DEAD не думаю что вес сильно увеличится вес сервы 7,5 г,это + 30г, добавим ещё 100г на обвязку (и 100г в себя для настроения),не так уж и много при усилие сервы в 1кг/см.
Скорость - 0,1 сек/60градусов.По идее, при твоём варианте с толканием, можно попробовать обойтись одной сервой.

Добавлено спустя 7 минут 55 секунд:
сейчас это "нечто" весит в райне 150-200г.,так что запас есть.

Добавлено спустя 4 минуты 11 секунд:
to MegaBIZON: а твоя то идея какая была?

поэтому просто моторчики-редукторчики-червячки

у меня сталько моточкиков и скрепок нет :oops:

**boez** » 29 окт 2009, 16:24

А поворотной можно делать только одну или две плоскости, остальные оставить как сейчас, маневренность ухудшится, зато механика упростится.

**MegaBIZON** » 29 окт 2009, 18:33

Я эту и имел в виду :pardon:

**Doktor** » 29 окт 2009, 18:50

Интересная контрукция. а можно по подробней?

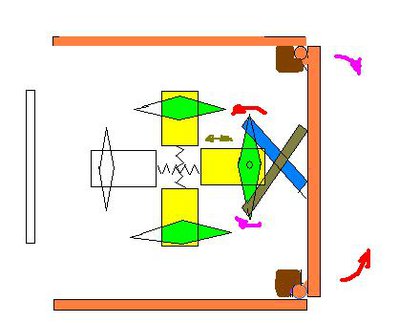

**Ворон** » 29 окт 2009, 19:28

а поворачивать оно может и одним моторчиком-сервой)
, ,на площадке толкателя,поворотный диск , а ось диска вращать хм есть подозрение что и ходить оно может тоже на одном моторчике ...

Добавлено спустя 3 минуты 10 секунд:

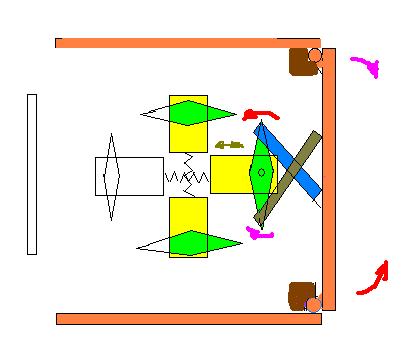

ну где то так поворачивать...

**statistic** » 29 окт 2009, 19:56

Doktor писал(а):Интересная контрукция. а можно по подробней?

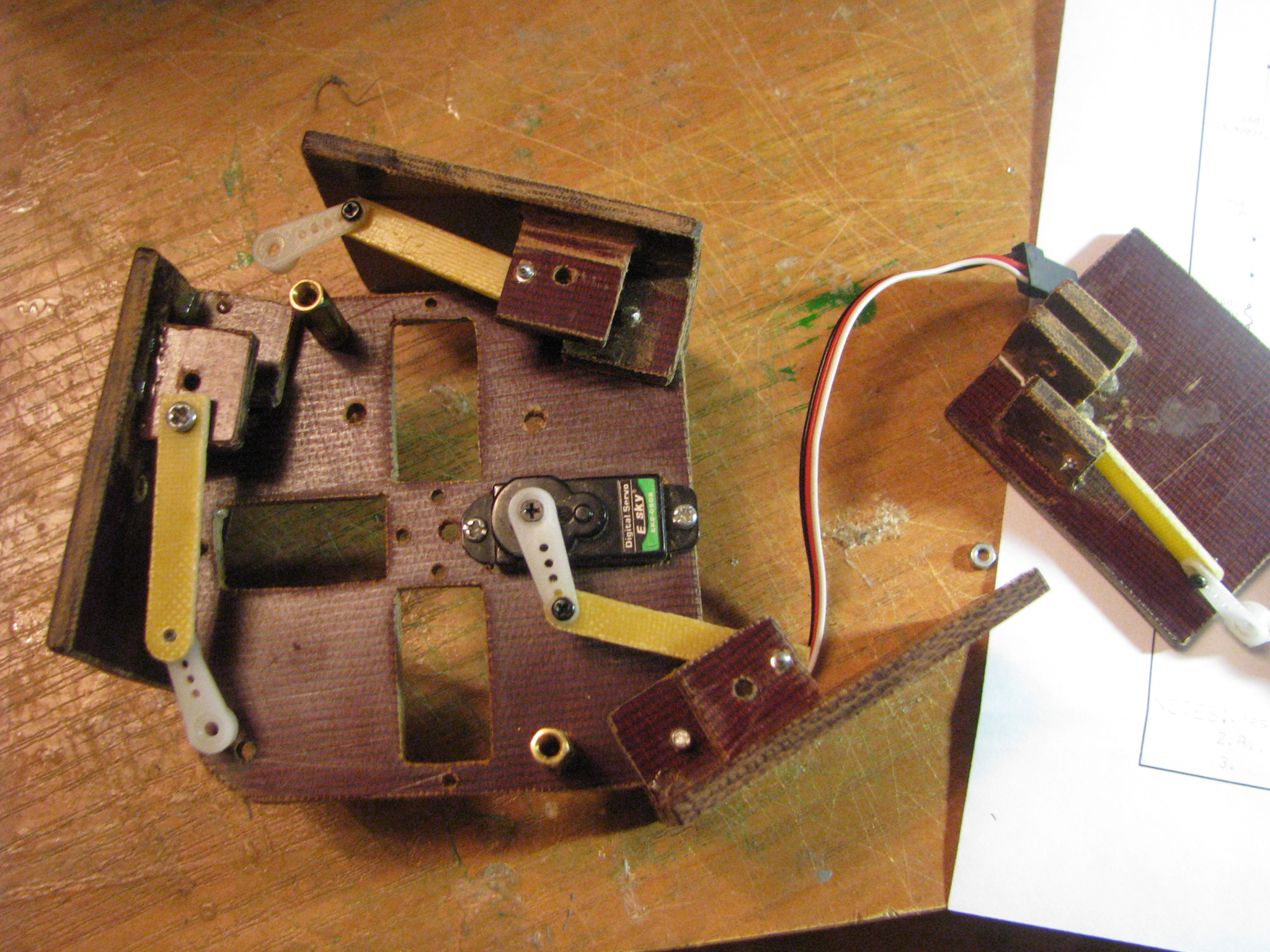

подробности из фото видны.с обоих сторон стоят две платы:на одной мега8 с минимальным обвесом и два акка ,на второй ещё два акка и выкл/вкл.

**yak-40** » 29 окт 2009, 21:12

А каковы габариты этой штуки, на видео казалась меньше...

**statistic** » 29 окт 2009, 21:38

75*75*45mm.

Добавлено спустя 8 минут 30 секунд:
тут подумалось,а если совместить идею DeaD'а с вот этимhttp://roboforum.ru/viewtopic.php?f=7&t=3846от Vovan'а

**MegaBIZON** » 29 окт 2009, 22:14

Ворон писал(а):а поворачивать оно может и одним моторчиком-сервой)
, ,на площадке толкателя,поворотный диск , а ось диска вращать хм есть подозрение что и ходить оно может тоже на одном моторчике ...

Добавлено спустя 3 минуты 10 секунд:
ну где то так поворачивать...

А блин... Клёва!
Я тоже придумал одномоторную схему, но там всё сложнее, хрен вот так запросто нарисуешь... А тут блин окак всё ништяг :good:

**Ворон** » 29 окт 2009, 22:19

а выложить рисунок того как оно может научиться катиться в обратную сторону?
доброе слово и мне приятна)спс :beer:

..а вам еще что нить надо придумать? :oops:

**MegaBIZON** » 29 окт 2009, 22:38

а как работают шарниры у дверей, открывающихся в обратную сторону... примерно в этом направлении можно подумать.
Ну и есть ещё одна мысля... думаю, как бы её нарисовать. вечная проблема :pardon:

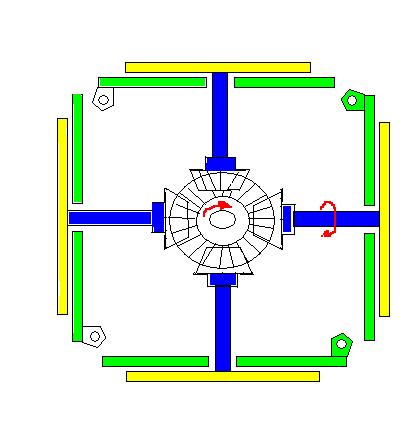

**Ворон** » 29 окт 2009, 22:56

не угадал)применение обратных петель типа дверных))утяжеление и требует отдельный привод на каждый шарнир))

а так вроде одного хватит, :wink:

двигатели могут смещаться и обратно подтягиваются пружиной, шарниры упорные,
а механизм вращения сместить в край с помощю дополнительной шестерни( ну дополнительный редуктор получится на вращение-поворот)

**=DeaD=** » 29 окт 2009, 22:57

Вот, следующая идея

Нарисован базовый блок которых на каждой стороне (сторона нарисована синим) надо 4 штуки, итого 24.

Каждый из блоков срабатывает при резком вытягивании черного шнура, при отсутствии натяжения фиолетовая опора убирается красной пружинкой.

На такую конструкцию надо всего 2 сервы или еще какой-то механизм, который сможет обеспечить резкий рывок шнура 1 при работе в 1 сторону и шнура 2 при работе во 2 сторону.

**Ворон** » 29 окт 2009, 23:04

когда все сторона толчковая интересней смотрится , да усложнение увеличением количества движков вариант бесконечный)
