Скобы крепления для серв

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Скобы крепления для серв

Сообщение demon333 » 07 авг 2008, 15:36

EdGull писал(а):а схемматичную картинку нельзя попросить нарисовать? :oops:

А которую? Для коробочек?
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Скобы крепления для серв

Сообщение EdGull » 07 авг 2008, 15:52

конечно ка ккоробочку гнуть
остольное и так понятно
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Скобы крепления для серв

Сообщение demon333 » 07 авг 2008, 16:45

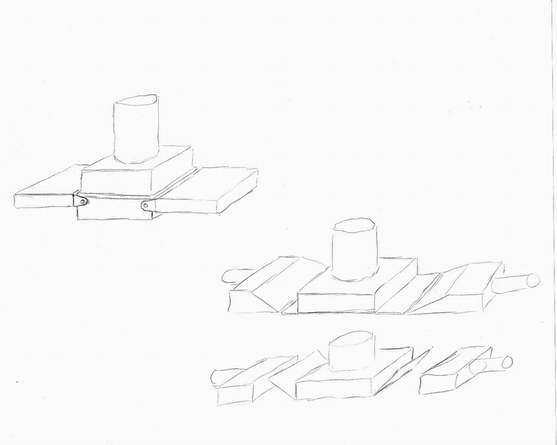

Не нашел другого способа как вставить изображение :(




а я нашёл <Myp>
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва

Re: Скобы крепления для серв

Сообщение Myp » 07 авг 2008, 20:06

жесть

зато понятно...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15938
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Скобы крепления для серв

Сообщение EdGull » 20 авг 2008, 19:49

коллеги, справится ли листогиб с резаком Станок JET SBR-8 с изготовлением таких скоб?
а уж больно цена заманчивая у него... :roll:

Добавлено спустя 1 час 26 минут 56 секунд:
о, какой красавец!

Добавлено спустя 2 минуты 57 секунд:
Комбинированный станок 2 в 1
Ширина рабочей части 200 мм
Поворачиваемая на 180° гибочная призма
Регулируемые упоры со шкалой

Макс толщина:
- нержавеющая сталь: 0,45 мм
- сталь Ст.3, Ст.15: 0,5 мм
- малоуглеродистая сталь: 0,75 мм
- мягкая медь, алюминий: 0,9 мм
- мягкий алюминий, цинк: 1,3 мм
- поликарбонат: 1,6 мм
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Скобы крепления для серв

Сообщение EdGull » 21 авг 2008, 11:56

Нашел местного поставщика цветного металла, есть :
лист алюминевый АМЦ 1мм
лист латунь Л63 0.8мм

что подойдет для наших дел?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Скобы крепления для серв

Сообщение Сергей » 21 авг 2008, 13:35

Дюраль. Люминь слишком мягкий для таких целей
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Скобы крепления для серв

Сообщение EdGull » 21 авг 2008, 13:40

какой марки?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Скобы крепления для серв

Сообщение Сергей » 21 авг 2008, 15:04

Марку не помню, но суть такая что есть дюраль которая легко гнеца, мягкая, она не очень годица. А есть твердая, несколько видов, нужно пробовать гнуть, некоторые виды ломаюца при изгибе некоторые нет, вообщем только методом тыка для нашего случая я удмаю
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Скобы крепления для серв

Сообщение EdGull » 21 авг 2008, 15:11

1. лист стоит 2500р. жаба душит эксперементировать...
2. листовой алюминий не ужели хоже пластиков которые мы применяем?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Скобы крепления для серв

Сообщение Сергей » 21 авг 2008, 16:13

Я использовал коегде люминь 2мм - нормально, для небольших конструкций на средних сервах пойдет. Люминь 1.5мм и 1мм уже хуже, у меня гнулсо легко и когда затягиваешь винтами конструкцию может погнуть.. А дюраль она жесткая, согнуть ее нада с трудом
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Скобы крепления для серв

Сообщение =DeaD= » 23 авг 2008, 20:23

2Сергей: Люминь разный бывает вроде, может у тебя как раз мягкий был?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Скобы крепления для серв

Сообщение Сергей » 23 авг 2008, 21:41

Я вроде брал жесткий.. ну хз, у меня марки не осталось.
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Скобы крепления для серв

Сообщение =DeaD= » 14 ноя 2008, 11:24

2EdGull: Тема пока умерла?

Я вот тут нашел на робоклубе свою старую задумку: http://club.roboclub.ru/pmwiki.php?n=RoboParts.Intro

Простые детальки вроде все и собрать много что можно, только метизы лучше М2 пользовать, чтобы вес лишний не создавать.

Материал - листовой алюминий.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Скобы крепления для серв

Сообщение EdGull » 14 ноя 2008, 12:49

пока не до этого
сейчас все силы брошены на минибот 2.0 и брумботов
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
