Моторедукторы стеклоподъемников - параметры

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Моторедукторы стеклоподъемников - параметры

Сообщение Digit » 24 мар 2008, 16:09

Предлагаю в этой теме собрать всю имеющуюся справочную информацию по моторедукторам автомобильных стеклоподъемников. В дальнейшем оформлю все и перенесу в wiki.

В процессе поисков моторедукторов насобирал следующее.
Во-первых, по моторедукторам с движками российского производства очень бедненькая информация по параметрам. Табличка ниже.
Во-вторых, в ВАЗовских моторедукторах используют еще и японские движки от Mabuchi. По этому движку есть более подробная инфа с графиками и т.п.

Моторедукторы производит Калужский завод автоэлектрооборудования.

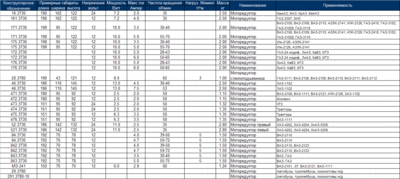

Таблица с марками и параметрами автомобильных моторедукторов


Параметры стеклоподъемника с движком от Mabuchi:
Вес около 520 грамм.
По моменту на валу и току надо смотреть график:

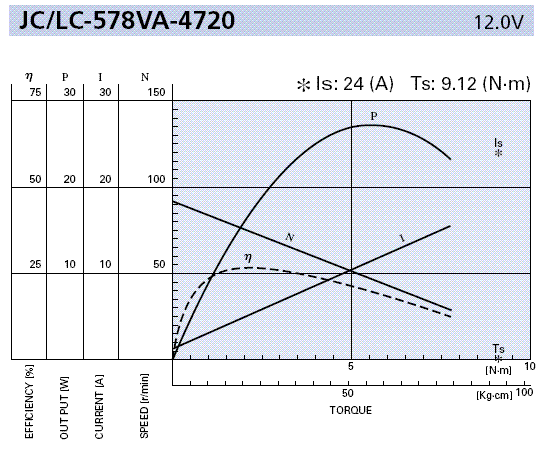

диаграма параметров двигателя Mabuchi

Чертеж и график в нормальном качестве есть в PDF-документе:
jclc_578va.pdf
даташит на моторедуктор электростеклоподъемника с двигателем Mabuchi
(58.84 КиБ) Скачиваний: 140


Вот, собственно, и все. Рад буду дополнениям по движкам из списка или материалам по другим моторедукторам стеклоподъемников. Особенно порадуют графики параметров и чертежи моторедукторов КЗАЕ (таблица вверху).
И еще вопрос - моторедукторы Mabuchi реально жрут такой ток? (По графику выходит порядка 6А на моменте 3 Н*м).
