Сборка статора мотора.

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Сборка статора мотора.

Сообщение GIGOLAS » 12 май 2014, 03:01

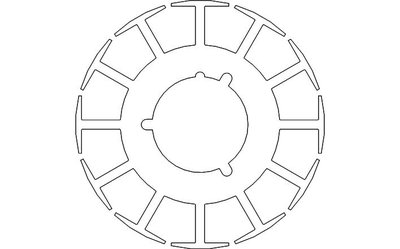

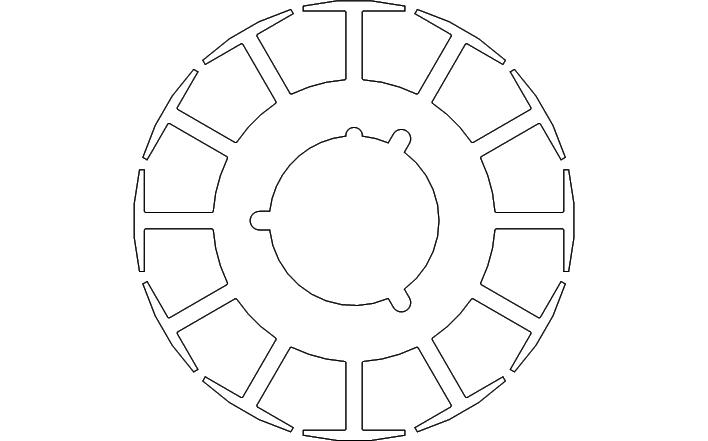

Всем приветик. Тут возник вопросик, я отдаю на резку лазером металл. На выходе получаются пластины статора, фото как пример. И хватит ли точности лазера, или придется штамп делать?




Возник неожиданный вопрос, как их правильно собрать в пакет, ну чтобы держались, на клею или сварки или как еше. Не могу найти в интернете ответ на вопрос, может вы подскажете. :o
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение Angel71 » 12 май 2014, 03:30

интересная тема, делитесь по возможности подробностями. как материал выбирали, как и в чём всё расчитывали.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Сборка статора мотора.

Сообщение Duhas » 12 май 2014, 05:21

+1 к подробностям )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Сборка статора мотора.

Сообщение Aseris » 12 май 2014, 14:12

Вопрос что с магнитными свойствами метала станет после резки...

Обычно они напресовываются на ось, плюс от нагрузок зависит.
Аватара пользователя
Aseris

Сообщения: 954
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия, Хеб
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Сборка статора мотора.

Сообщение Myp » 12 май 2014, 14:39

по ободу отверстия 3 мм и обычными заклёпками вытяжными, подбери по длине, они до 20 мм бывают.
клепай стальными, чтобы магнитному полю было комфортней :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15904
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Сборка статора мотора.

Сообщение GIGOLAS » 12 май 2014, 22:38

Вобшем посоветовали сжать и проварить медью. Но я не знаю думаю еше как крепить, поэтому не тороплюсь с резкой а так хоть завтра отправлю. Набор будет из электротехнической стали 0,35 или 0,5 мм. Что с ней случится после резки даже не знаю, обычно рубка идет или электрофорез (могу ошибиться в названии). Первый опыт, на самом деле много не ясного. Но в теории все понятно, а на практике мозг взрывается.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение Dmitry__ » 12 май 2014, 22:47

Я вот молчу про термообработку магнитопровода, но статор с колич. полюсов равным простому числу - выносит моск :o

:)
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Сборка статора мотора.

Сообщение GIGOLAS » 12 май 2014, 22:52

Dmitry__ писал(а):Я вот молчу про термообработку магнитопровода, но статор с колич. полюсов равным простому числу - выносит моск :o

:)


Обьясни ... но статор с колич. полюсов равным простому числу - выносит моск ?

А так у меня магнитов 14, на железе 12, диаметр 69мм

Как я понял...

Выдержка с документа ... В качестве материала пластин железа статора и ротора приме­няют электротехнические стали по ГОСТ 802—58: динамную марок Э11, Э12, Э21 и трансформаторную марок Э41, Э42. Уровень удель­ных потерь для динамной стали выше,' чем для трансформаторной толшиной 0,35 или 0,5 мм....

По термообработке можно не беспокоиться, как я понял, тем более, что эти марки стали не калятся.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение Dmitry__ » 13 май 2014, 01:19

GIGOLAS писал(а):Обьясни ... но статор с колич. полюсов равным простому числу - выносит моск ?

Ну, колич. полюсов должно быть кратно чему-то, а простое число 47 (в первом посте) делится без остатка только на 1 и на само себя :D

GIGOLAS писал(а):А так у меня магнитов 14, на железе 12, диаметр 69мм


Тут уже все нормально, 12-ти полюсный статор - классика 3-х фазных брушлесов. :)

GIGOLAS писал(а):По термообработке можно не беспокоиться, как я понял, тем более, что эти марки стали не калятся.

Я про другое, после лазера что будет с краями железа? Электротехническую сталь отжигают при 800 град. хз сколько часов, потом очень медленное остывание -хз сколько часов. А тут лазером - хренась, хренась ...
И трансформаторная сталь в листах идет с изоляционным покрытием, что будет с изоляцией? Потом восстанавливать?
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Сборка статора мотора.

Сообщение GIGOLAS » 13 май 2014, 01:51

Dmitry__

Пару штук режу лазером чтоб с размерами определица, а основной комплект гидроабразивом. Сборку планирую на экбоксидке разбавленную ацетоном и под пресс. Как то так пока выресовывается.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение Dmitry__ » 13 май 2014, 02:27

А для "определица" не проще подобрать железо от хоббийных двигателей? Ну очень классический формат 12s14p. Вот из близких, искал недолго, диаметр железа 55мм. Без креста в ту тему не ходить :D
forum8/topic11416-210.html#p246539
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Сборка статора мотора.

Сообщение GIGOLAS » 13 май 2014, 02:37

Тоже мотор колесо делаю, хочу руками сам. Че за двигатель и цена ?
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение Dmitry__ » 13 май 2014, 02:48

GIGOLAS писал(а): Че за двигатель и цена ?

Сложно сказать что за двигатель, чел ездил в кетай, привез всяко-разно. Выбрал этот вариант, стОит около 30$. Кста, такие цены отбивают всякое желание "хочу руками сам". Можно на хоббикинге подобрать мотор, а потом думать о удешевлении. Залетов с неправильными расчетами будет меньше, а про убитое время вообще молчу.
Как вариант ошибок - надо брать более многополюсное железо, значительно легче будет мотор. Поглазей на ax4005d или на любые двигатели для квадрокоптеров и подвесов с полюсность от 24 и больше...
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Сборка статора мотора.

Сообщение GIGOLAS » 13 май 2014, 03:12

Я думал о многополюсном железе, но пока этот сделаем.
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Сборка статора мотора.

Сообщение AlexKit » 14 май 2014, 18:07

а зачем делать, если можно недорого купить готовый? например Rotomax 80, или еще какой, если хотите там можно и перемотать и магниты получше поставить. у меня тоже стоит такая задача, но после множества проработок отказался, минимум в 10раз дороже выходит. или вот http://www.hobbyking.com/hobbyking/stor ... Motor.html
AlexKit

Сообщения: 152
Зарегистрирован: 10 авг 2013, 14:59
Откуда: Москва
прог. языки: Ассемблер
