О токарных станках

Сообщение Zeus » 05 сен 2013, 08:59

Посвящается всем тем кто пытается точить на "деревянных и пластиковых" станках железные болванки, в том числе и фрезеровать. Тем более тем кто пытается изготовить станок самостоятельно.
Про точность получаемых деталей на таких станках вообще промолчу.
Смотрим видео и впитываем информацию.

Урок 1-1. "Устройство токарного станка" (22:07): http://www.youtube.com/watch?v=SNAKlrlLhR8
Урок 1-2. "Управление токарным станком" (28:14): http://www.youtube.com/watch?v=NviPEF6oClE
Урок 1-3. "Тех. обслуживание токарного станка" (23:12): http://www.youtube.com/watch?v=a7QsQRha_v8

Урок 2-1. "Эксплуатация трехкулачкового патрона" (27:18): http://www.youtube.com/watch?v=o7Y8ilkENXo
Урок 2-2. "Трехкулачковый патрон" (25:54): http://www.youtube.com/watch?v=u2MemCIAP_M
Урок 2-3. "Растачивание и притирка кулачков патрона" (32:52): http://www.youtube.com/watch?v=WRznOOpCaNg
Урок 2-4. "Восстановление установочной базы шпинделя" (33:28): http://www.youtube.com/watch?v=JsgkjflFRY4

Урок 3-1. "Измерения штангенциркулем" (33:21): http://www.youtube.com/watch?v=Gn7y7uxfOJ4

Урок 4-1. "Понятие о процессе резания" (29:23): http://www.youtube.com/watch?v=Wo_jodq41hY
Урок 4-2. "Токарные резцы" (35:01): http://www.youtube.com/watch?v=FsWB0BzwKjU
Урок 4-3. "Инструментальные стали" (27:42): http://www.youtube.com/watch?v=K_reer6zVM8
Урок 4-4. "Твердые сплавы и материалы" (24:12): http://www.youtube.com/watch?v=wJDjI7_2YEw
Урок 4-5. "Сверхтвердые режущие материалы" (28:25): http://www.youtube.com/watch?v=qKOIWRfvwyY

Урок 5-1. " Установка резцов" (34:14): http://www.youtube.com/watch?v=boACc5NgH-I

Может какие уроки и упустил - ищите сами.
Есть у "Техпросвета" еще уроки по заточке режущего инструмента - тоже желательно посмотреть для общего развития.
«Сон разума рождает чудовищ»
Аватара пользователя
Zeus

Сообщения: 857
Зарегистрирован: 28 июл 2009, 10:02
Откуда: Самара
ФИО: Павел Сергеевич

Re: О токарных станках

Сообщение Myp » 05 сен 2013, 09:39

уроки про заточку инструмента надо изучать до того как начнёшь точить :)
хороший резец режет сам :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: О токарных станках

Сообщение linvinus » 05 сен 2013, 13:08

Спасибо пригодится.
Я недавно сврёла из HSS обтачивал с 4мм до 3 :))) чтобы сделать вал для двигателя.
Вставил в головку своего фрезерного станка сверло, зажал резец из сплава ВК6 и начал обтачивать, после каждого прохода остужал губкой смоченной в воде с фери.
Тем кому захочется повторить советую найти что нибудь помягче :)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: О токарных станках

Сообщение elmot » 05 сен 2013, 16:33

O_o А купить готовые сверлышки на 3 религия не позволила?
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: О токарных станках

Сообщение linvinus » 05 сен 2013, 21:24

elmot писал(а):O_o А купить готовые сверлышки на 3 религия не позволила?

В мотор нужно было 4мм а шестерня 3мм, и рассверлить никак.
4мм нашёл только сверло hss достаточной длинны.
Вот тут подробнее forum8/topic13337.html
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: О токарных станках

Сообщение RoboHobbyRu » 06 сен 2013, 12:08

тебе нужно разжится т.н. олеиновой кислотой. В основном применяется при сверлении, точении и фрезеровании нержавейки, но также помогает и при обработке твёрдых сплавов.
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: О токарных станках

Сообщение linvinus » 06 сен 2013, 13:27

RoboHobbyRu писал(а):тебе нужно разжится т.н. олеиновой кислотой. В основном применяется при сверлении, точении и фрезеровании нержавейки, но также помогает и при обработке твёрдых сплавов.

Спасибо за совет! Нашёл по этому вопросу ветку на металлическом форуме http://www.chipmaker.ru/topic/69830/
Вообще мой опыт показал что можно на фрезерном станке токарить небольшие детали (в моём случае до 6мм в диаметре) но очень аккуратно.
Но точность конечно получается не высокая, мне кажется выточить вал целиком не получится, заготовка гнётся.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: О токарных станках

Сообщение RoboHobbyRu » 06 сен 2013, 14:00

к стати, старые ушлые технологи ещё советское хозяйственное мыло использовали, растирали на тёрке и смешивали с водой, до образования однородной густой массы (подобно 25% сметане).
Я такой вариант на обычной стали пробовал - реальный прирост производительности есть, в отличие от просто воды или масла (т.к. эмульсию сделать в домашних условиях сложно - распадается быстро на масло и воду).
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: О токарных станках

Сообщение Dmitry__ » 06 сен 2013, 16:41

А я вот так обрабатываю валы на домашнем токарном 8)

брушлес в патрон, в резцедержатель самодельный точильный станочек с алмазным диском на брушлесе :) подключаем двигатель к регулю, максимальные обороты и в путь. Главное на напрявляющие станка тряпочку положить, чтоб не было как в мультфильме: "все ясно, он вам подсыпал в смазку алмазную пыль. Гениально, оставайтесь на планете шелезяка, будете гениальным механиком" :crazy:
И табличку на квартиру: "Обработка материалов любой твердости, супер точность"

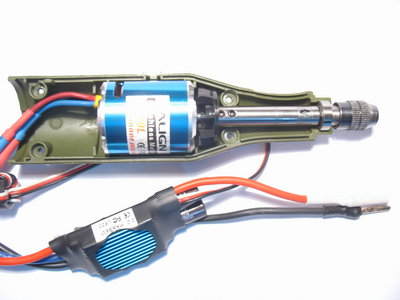

Был простой proxon, стал зверский проксон :)

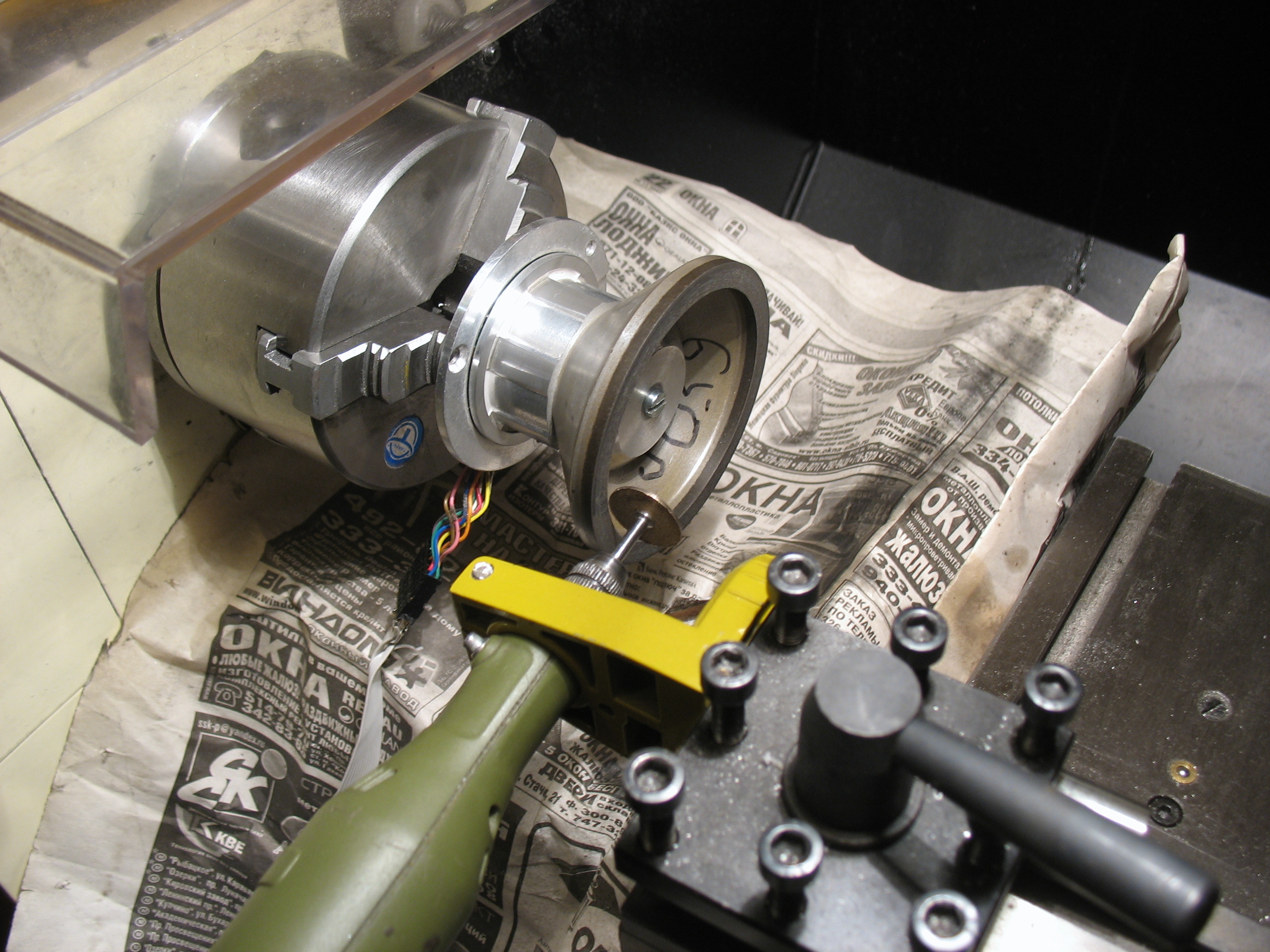

А вот все в работе, правим алмазный диск :)
Аватара пользователя
Dmitry__

Сообщения: 6012
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: О токарных станках

Сообщение linvinus » 06 сен 2013, 17:35

Dmitry__,
не совсем понятно как валы обтачиваешь?

я похожим (вроде) способом только отрезным диском делал, получалось не очень. (28820 Отрезные диски Proxxon)
А что за ламазный диск такой широкий?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: О токарных станках

Сообщение avr123.nm.ru » 06 сен 2013, 17:57

Для доводки резцов после затачивания на наждаке. Алюминиевый с алмазным слоем.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: О токарных станках

Сообщение linvinus » 06 сен 2013, 22:38

avr123.nm.ru писал(а):Для доводки резцов после затачивания на наждаке. Алюминиевый с алмазным слоем.

Спасибо! А чуток по конкретнее можно? Название модели? Или где купить?
Я таких "толстых" не встречал.
