Чем бы механически нажимать на кнопку( тестовый стенд)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение pt200 » 10 апр 2012, 23:40

Чем бы по команде нажимать на кнопку( обычная тактовая( навскидку ход не более 1мм, усилие не более 100гр))?

Серва ?
у нее проблемы с надежностью( выкрашивается резистор) + надо делать какойнибудь "смягчитель"( чтобы кнопку не раздавить и в тоже время уверенно нажать)

Соленойд ?
Не так просто найти готовый + опять же "смягчитель"( чтобы ее не разбить)
pt200

Сообщения: 20
Зарегистрирован: 09 ноя 2009, 18:17
Откуда: Воронеж

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение SmorBoB » 11 апр 2012, 00:26

Сервой можно, ну, очень нежно, нажимать на что бы то ни было.
А соленоиды всяческие от мала до велика продают здесь http://www.magnitek.ru
Scio me nihil scire - Я знаю, что ничего не знаю
Текущий венец моего творчества: скрепСОХпОД-1
Аватара пользователя
SmorBoB

Сообщения: 232
Зарегистрирован: 07 сен 2009, 01:54
Откуда: Стерлитамак (Башкирия)
ФИО: Андрей

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение mikkey finn » 11 апр 2012, 07:49

заменить кнопку на геркон, жать магнитным полем.
mikkey finn

Сообщения: 104
Зарегистрирован: 09 авг 2011, 17:15
Откуда: Волжский

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение Myp » 11 апр 2012, 15:21

можно даже не заменять а припаять параллельно рядышком
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение dccharacter » 11 апр 2012, 15:23

Я вчера сервой подрыгал, резистор не выкрошился.
Смягчитель - обычная пружина.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение pt200 » 11 апр 2012, 15:28

Кнопка будет нажиматься предположим 24/7 6000 раз в сутки.
Есть у кого нибудь статистика по сервам, какая из них сколько раз туда сюда выдерживает?

Разбирать ничего нельзя. Устройство уже готовое тестируется.

P.S. Есть мысль использовать механику от мощного лере. Нажимать прямо подвижным контактом на кнопку( он обеспечит смягчение удара + ограничит давление)
pt200

Сообщения: 20
Зарегистрирован: 09 ноя 2009, 18:17
Откуда: Воронеж

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение dccharacter » 11 апр 2012, 15:56

pt200 писал(а):Кнопка будет нажиматься предположим 24/7 6000 раз в сутки.
Есть у кого нибудь статистика по сервам, какая из них сколько раз туда сюда выдерживает?

Разбирать ничего нельзя. Устройство уже готовое тестируется.

P.S. Есть мысль использовать механику от мощного лере. Нажимать прямо подвижным контактом на кнопку( он обеспечит смягчение удара + ограничит давление)

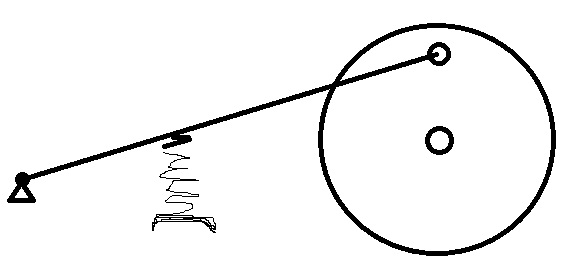

Поставь обычный мотор с шатуном как на паровозе. На шатун пружину, пружину в кнопку.
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение mikkey finn » 11 апр 2012, 21:18

это что, тесты ОТК? Если нет - разобрать и заменить, если да - соболезную ;)
Да, функцию кнопки оставить можно и с герконом. У меня на спектруме и на Вектор-06Ц как раз кнопки на герконах были. Кнопка с приклеенным слабым магнитом, геркон, пружина, направляющая рамка для кнопки(чтоб нажималась без перекосов).
А так - вы механикой раздолбаете кнопку очень быстро, 4 раза в минуту ее дрыгать. А может и серва раньше сдохнет.
mikkey finn

Сообщения: 104
Зарегистрирован: 09 авг 2011, 17:15
Откуда: Волжский

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение igor-k » 07 ноя 2012, 01:30

А тяговым от автосигнализации ?
igor-k

Сообщения: 18
Зарегистрирован: 10 фев 2012, 21:40

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение rig » 07 ноя 2012, 08:15

эксцентрик+толкатель предлагали?
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение esisl » 07 ноя 2012, 13:03

Соленоид карбюраторного электроклапана. Стоит 80 рублей. Правда рычаг всё равно понадобится. Сердечник "родной", к игле припаять ушко и тягать рычаг нажимающий на кнопку.
esisl

Сообщения: 797
Зарегистрирован: 23 июл 2012, 15:24

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение Кирилл Дмитриенко » 08 ноя 2012, 02:25

маленький пневмоцилиндр с магнитным поршнем + регулятор давления + пара герконов для определения положения цилиндра + немного времени на настройку = кол-во нажатий практически не ограничено, в цилиндре ломаться нечему, почти :)
Оружие не должно быть умнее хозяина.
Аватара пользователя
Кирилл Дмитриенко

Сообщения: 216
Зарегистрирован: 12 окт 2012, 01:32

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение up33 » 11 ноя 2012, 23:39

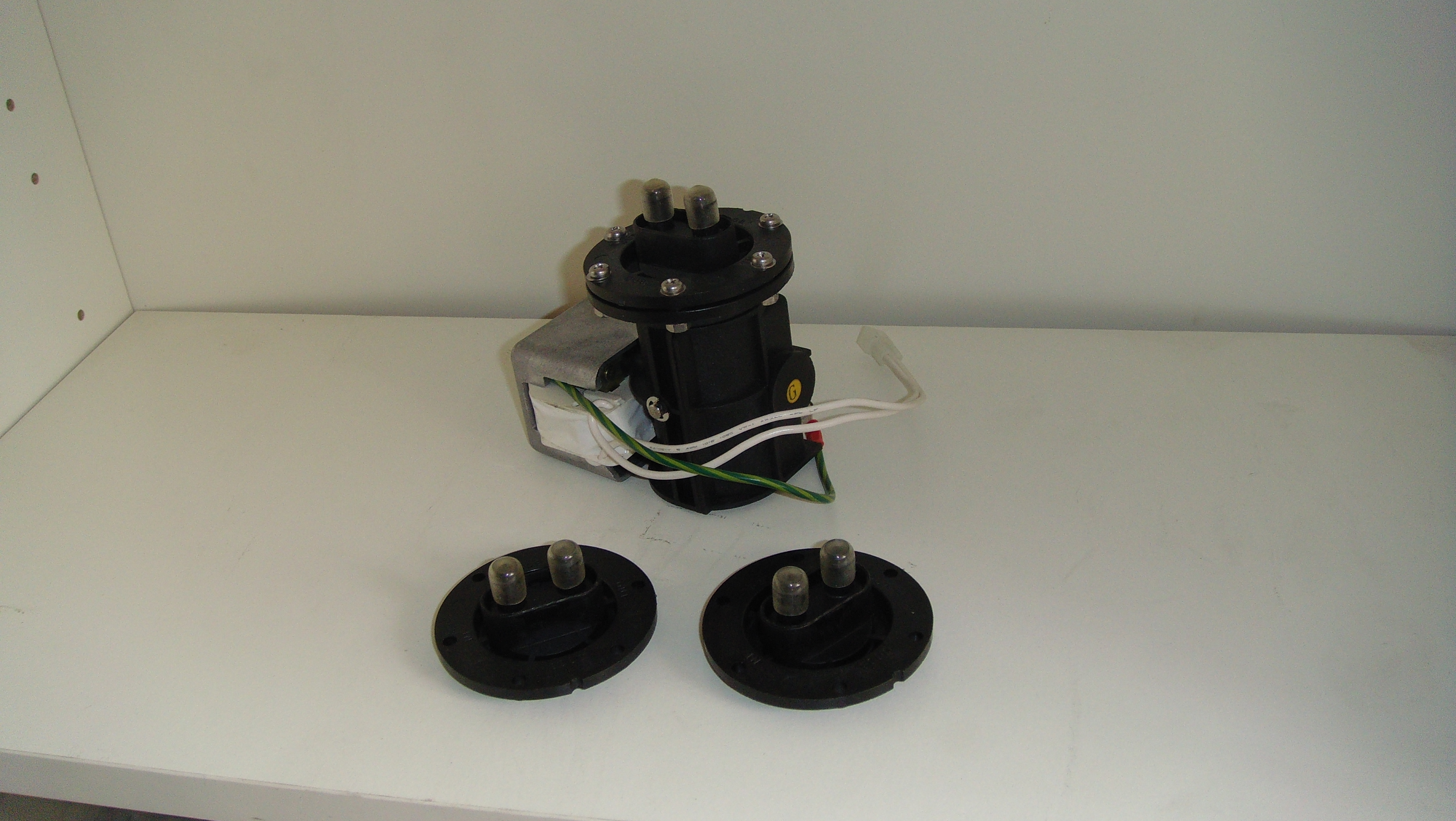

А может быть взять небольшой мембранный насос (там всяко более 1мм ход мембраны), отвернуть клапанную крышку и останется резиновая широкая шайба которая ходит туда-сюда приводимая шатуном.

Вот например такую помпу взять.На фото рядом лежат клапанные крышки (представьте себе помпу без этой детали).
Правда она на 100 вольт переменки, но думаю не смертельно это. Кстати она наверное 2-3 раза в секунду нажимать будет.



Добавлено спустя 3 минуты 41 секунду:
кстати ресурс фантастический, япония !
up33

Сообщения: 1
Зарегистрирован: 11 ноя 2012, 18:58

Re: Чем бы механически нажимать на кнопку( тестовый стенд)

Сообщение Angel71 » 12 ноя 2012, 00:06

:) этажом выше сосед живёт. это наивное существо похоже осталось сознанием в прошлом веке, всё о качестве судит по стране + ему даже в голову никогда не приходило, что в одной и той же стране возможно как полное г, так и какчественное. :crazy: временами аж бесит, как на всём сразу ищет страну производителя и или слюни пускает или "мдя, не фонтан".
up33, не, я понимаю вы в соседней ветке "понты для приезжих" на уши вешаете, что бы цену заломить за хлам копеечный. но тут накой?
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
