Re: Проект "OR-duino"

Сообщение =DeaD= » 20 июл 2010, 21:26

Обычные металл "отв-отв" на 40мм, артикул - DI5M3x40
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение pashteet » 20 июл 2010, 23:14

их бы в магазинчик добавить, к комплекту из оргстекла
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Проект "OR-duino"

Сообщение =DeaD= » 21 июл 2010, 06:48

К которому? А так - добавим конечно, надо только сначала ORduino доделать.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение SkyStorm » 21 июл 2010, 09:32

Когда до меня дойдет, обязательно протестирую с напарником.
Но теоретически все должно работать.
Результат мне нравится.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2676
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Проект "OR-duino"

Сообщение =DeaD= » 21 июл 2010, 09:37

Думаю что должно всё работать, надо будет только запаять резисторы вместо солдер-джамперов как сейчас от МК до CP2102, а то напарник не перетянет CP2102 по входу RX у МК.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение SkyStorm » 04 авг 2010, 10:00

В вике увидил что "OR-duino (Nano) w/ ATmega168, 7.3728MHz" - а почему не 16MHz?
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2676
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Проект "OR-duino"

Сообщение =DeaD= » 04 авг 2010, 10:01

Потому как 115200 и 3.3В - чтобы без всяких промежуточных ходов блютуз дальше цеплять и всякие компасы\гироскопы\аксели, которые на 3.3В
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение =DeaD= » 07 авг 2010, 17:20

Спаял и протестировал первую партию в 7шт под продажу, скоро вышлю в магазин при форуме.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение =DeaD= » 24 авг 2010, 16:44

Модули появились в магазине при форуме.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение =DeaD= » 28 авг 2010, 23:26

Обновлённый файл boards.txt - переподписал контроллеры
Вложения
boards.txt
(7.15 КиБ) Скачиваний: 543
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение SkyStorm » 03 сен 2010, 17:16

"BT напарник" от SFE очень удачно встает на пустую площадку,
как раз так что чип-антена находится за пределами модуля.
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2676
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Проект "OR-duino"

Сообщение =DeaD= » 03 сен 2010, 18:19

Фотку бы? :oops: и кстати, он когда встаёт - нормально работает, не проверял? Ему CP2102 не мешает?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект "OR-duino"

Сообщение Dmitri Vladimirovich » 03 сен 2010, 19:04

У меня OR-duino Nano, там CP2102 с напарником нормально работают.
#define TRUE FALSE
Dmitri Vladimirovich

Сообщения: 283
Зарегистрирован: 05 янв 2010, 23:07
Откуда: Красноармейск
Skype: dmitry.vladimirivich
ФИО: Дима.В.

Re: Проект "OR-duino"

Сообщение SkyStorm » 03 сен 2010, 19:29

Как работает не проверял, у меня BT модуль в наличии только один и тот продан :))) не могу его паять.

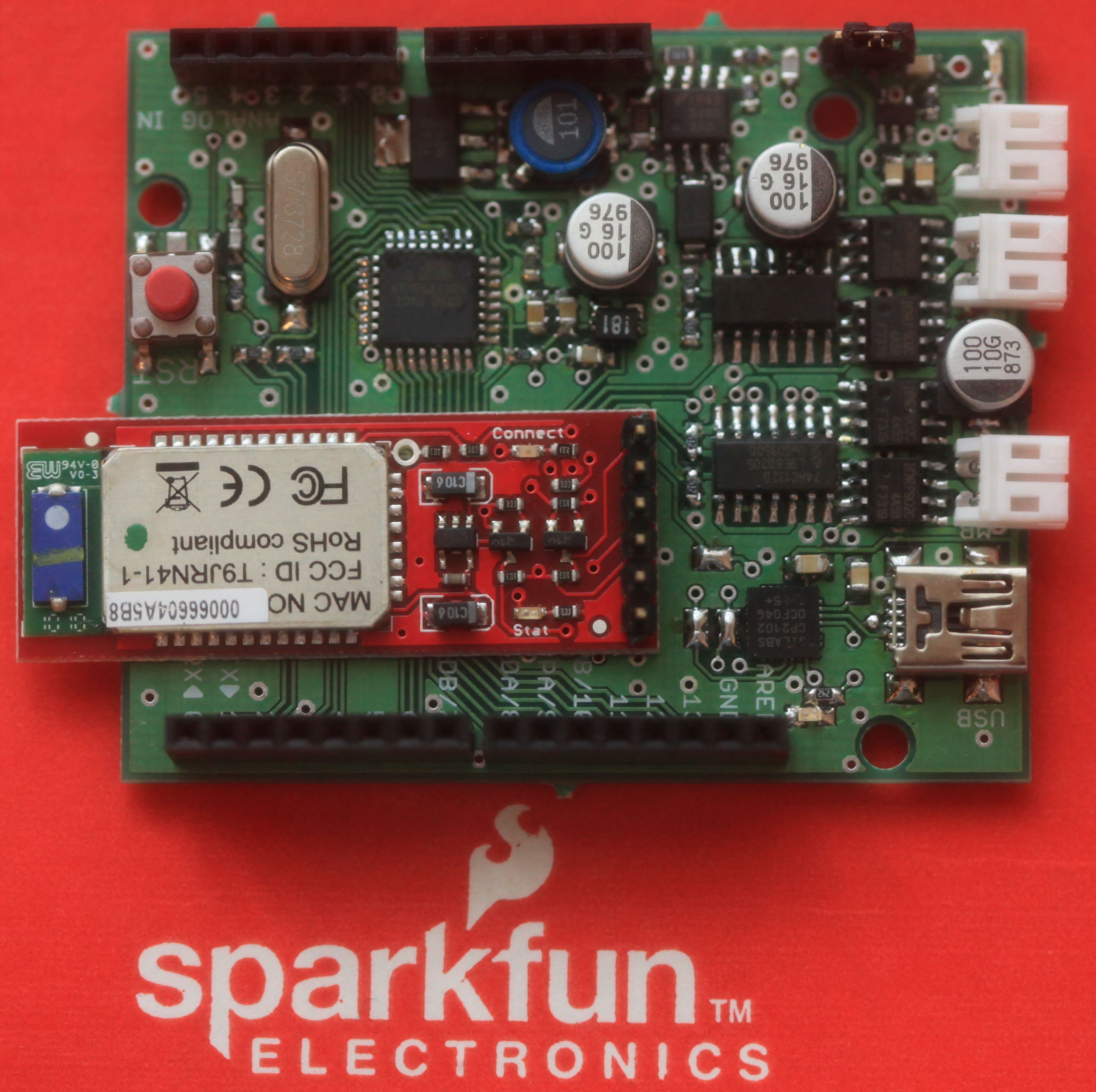

Фотку прилагаю, чисто на штыри надето.
Вложения
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2676
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Проект "OR-duino"

Сообщение SkyStorm » 05 сен 2010, 00:26

Ночь на дворе, а я по ночам всегда плохо соображаю :)
Подключил сейчас модуль и ничего не понял.
1. Воткнул в USB устройство определилось, на модуле не загорелось ни одной лампочки. правильно?
2. Посмотрел тестером напряжение в 6 пин разъеме, там почемуто 1.9V.
3. Пошел смотреть схему в первый пост, по схеме на 6 пин разъеме оба контакта питания +5.

Успокоился и пошел спать )))
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2676
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович
