Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 05:46

Слои есть в архиве, в формате Eagle - где они и должны быть. FireFly, скачай Eagle, не поленись - пригодится :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение FireFly » 04 мар 2009, 12:26

уболтал :)
сразу обратил внимание, что земли питания серв полностью изолированы от схемы...косяг :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 12:28

Не изолированы они. Это я там резисторы нулевые воткнул, чтобы не забыть земли в 1 точке соединить.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение FireFly » 04 мар 2009, 12:31

не вижу резисторов, на схеме вижу, на плате нет
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение =DeaD= » 04 мар 2009, 12:34

Они под клеммниками на обратной стороне.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение demoontz » 04 мар 2009, 17:11

и када ориетироывочно вы сделаете это изделие?
ато руки чешуцца уже
demoontz

Сообщения: 194
Зарегистрирован: 04 фев 2009, 20:06
Откуда: Kiev
Skype: demoontz

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 17:19

Ориентировочно через месяц, возможно чуть позже.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение =DeaD= » 04 мар 2009, 20:57

Думаю лучше ориентироваться на "чуть позже", как минимум на неделю, резонит же платы 2 недели будет делать, а потом опять 1 неделю до меня будут платы идти из Москвы. А еще платы надо к производству подготовить. А потом на них собрать и прогнать прошивку. Я в принципе в онлайне буду появляться эти 2 недели, надеюсь даже со своего бука :), но тоже может быть форс-мажор.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 22:00

Чото критики не густо.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение FireFly » 04 мар 2009, 22:05

я вашем "игле" как свинья в апельсинах :D земли вроде в норме, остальное не критично по большому счету. Про разъем питания логики уже говорил - как то он неудачно воткнут - неудобно до него будет добираться.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение =DeaD= » 04 мар 2009, 22:13

Ну до разъема питания логики в 80% случаев мы надеемся не надо будет добираться :) а вообще его можно вывести наружу только если что-то сильно подвинуть. А это совсем не красиво будет.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 22:45

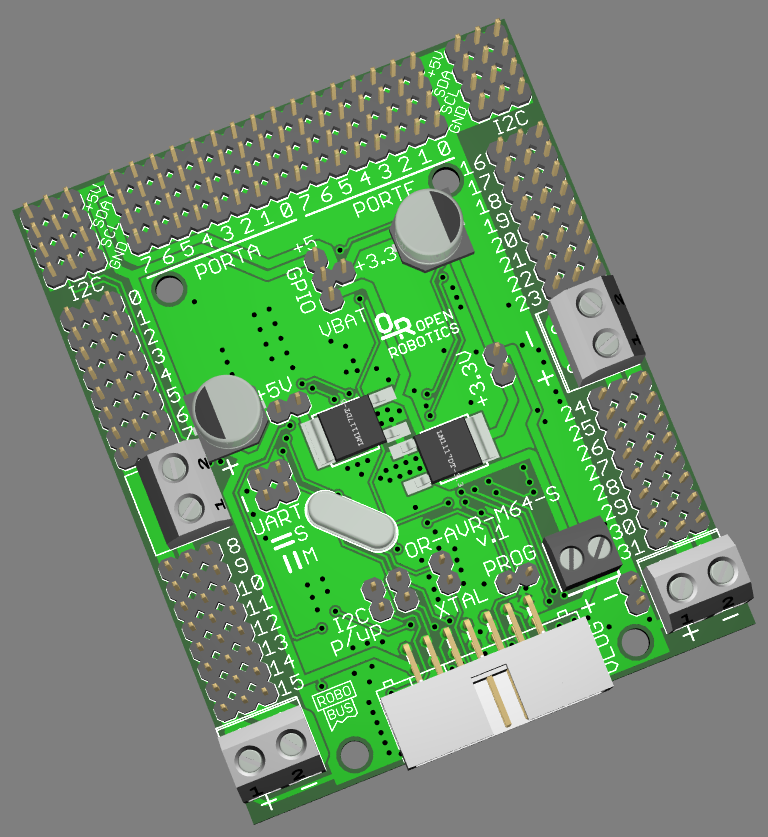

Рабочая версия схемы и платы

OR-AVR-M64-S.pdf
(105.53 КиБ) Скачиваний: 67
OR-AVR-M64-S.zip
(64.67 КиБ) Скачиваний: 29
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение avr123.nm.ru » 04 мар 2009, 22:55

Критиковать ? :cry:
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение blindman » 04 мар 2009, 22:57

Конечно!
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Разработка Open Robotics: Контроллер под сервы, SMD-вариант

Сообщение avr123.nm.ru » 04 мар 2009, 23:03

Я PEN рекомендую подтянуть к питанию и особенность подключения ISP прогера для меги64 вы учли ? http://avr123.nm.ru/07.htm - MISO подключают к ножке PE1 а MOSI подключают к ножке PE0

AREF получается только внутренний ? Может можно было бы место наплате предусмотреть лоя хорошего опорника в SOT23 - можно не паять.

И я бы сделал площадки для капли припоя у перемычек на питании - кто захочет "зафиксит" питание.

На RESET 3.3 кОм и ведь у вас много таких плат может быть на шине - не сильна ли подтяжка ? Я обычно 10 кОм ставлю, конденсатор у вас хороший 0.1 мкф.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
