# COM-порта я знаю а вот чего делать дальше - х.з.

А дальше в авр-студии выбираешь программатор стк500, ставишь ком и скорость, выбираешь файл прошивки, ВЫГОДА

И студия не находит программатор

Может кварц не тот...

Может быть, меня смущает значение UBRR...

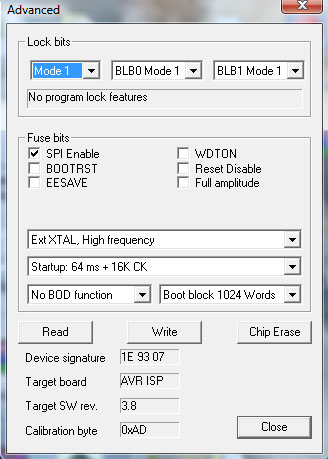

Или может я фьюзы разучился в меге выставлять через AvrProg...

Добавлено спустя 4 минуты 14 секунд:
Ладно, тут видимо пока blindman'а подождём, пойду пока начну прошивку тестировать и попробовать уже надо лайн-трейсера собрать на OpenRobotics модулях новых

я в свои STK500 ставлю квацы 3,67...

Да появилось у меня уже такое желание но под рукой нету

В оригинальной схеме действительно был кварц 3.67. Прошивка была переделана под кварц 7.37. Скорость - 115200. Под "настоящей" виндой потестить сейчас возможности нет. Проверял под виртуалбоксом, драйвер FT232 был под Linux, получившийся последовательный порт прикручен к Windows.

Какя программа используется? Как выставлены джампера и DIP-переключатели? Внешнее питание подключено? Светодиод PROG загорается?

1. Используется AvrProg и AVR Studio;
2. Джамперы выставлены RSOUT, переключатели PRG, PRGRX, PRGTX;
3. Внешнее питание подключено;
4. Светодиод PROG не загорается;

=DeaD= писал(а):2. Джамперы выставлены RSOUT, переключатели PRG, PRGRX, PRGTX;

Ты же сам заметил что RSIN/RSOUT перепутаны. Должен стоять RSOUT - когда заливается прошивка в сам программатор, и RSIN - когда используем программатор.

Я бы в первую очередь проверил все ли выводы МК и FT232 пропаяны, залил тестовую прошивку, которая принимает символы через уарт и отправляет их обратно, и проверил с терминала. Скорость 115200, UBRR=3, включить PRGRX, PRGTX.

Добавлено спустя 32 минуты 28 секунд:
Тестовые прошивки. test_1 - мигает светодиодом. test_2 - тест уарта, в терминале нажимаем 0/1 для отключения/включения светодиода.

Так, вроде получилось запустить программатор, только он зараза линию "ресет" держит, надо будет прошивку поправить...

А в целом всё работает, прямо из AVR Studio, только у меня ощущение, что я её не донастроил... ну чтобы 1 кнопкой прошивать.

Не надо ничего править, у автора прошивки все прекрасно работает, у меня тоже. Наверняка что-то не так сделал

Хм, буду копать...

Добавлено спустя 52 минуты 34 секунды:
А вообще - на программаторе диод стоит BAS40 по линии ресет от МК до робобаса - он зачем?

cp2103 примерно раза в два дешевле ft232`х. сделать самому переходник usb->rs232 будет стоить еще дешевле, примерно 1.5..2бакса.
на атмеле переходник можно найти здесь http://www.recursion.jp/avrcdc/, ну или погуглить схемы реализации в контроллерах cdc фишек

А под CP2103 есть дрова под всё-всё-всё?
Скажем под WinMobile, Linux, MacOs?
