=DeaD= писал(а):Кстати, куда отнести звуковую и экранчик?

Как №3.

Если бы было 2 формата - то отверстия только по периметру. С тремя - в крупных будет отверстие посередине ... Это я так, прикидываю, как лучше сделать ...

Я вот чего думаю - мы почему мелочимся? У меня на столе лежит AVR910 - размерами 60х30мм не считая выступающего разъема COM-порта.

Давай программатор сделаем размером как №3 тоже? А радиомодуль всё равно наверное лучше устанавливать антенной кверху, поэтому для него нужно будет алюминиевый уголок-переходник.

Добавлено спустя 1 минуту 13 секунд:
Заодно на программатор повесим еще и обычный IDC-10 разъем?

Добавлено спустя 6 минут 6 секунд:
2blindman: А где проект? я хотел его под размер новый перекидать, а его нету

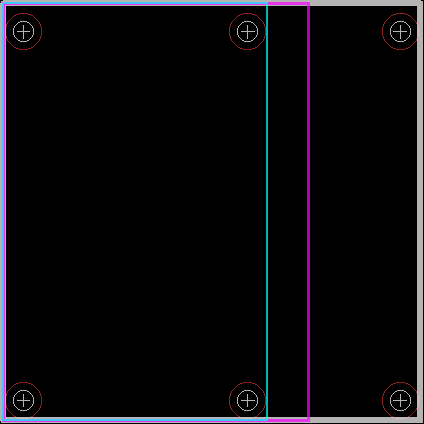

Пока не вижу других вариантов, кроме как делать платы только 2 форматов - большинство модулей будут иметь довольно плотный монтаж, особенно по периметру, где располагаются разъемы, регуляторы и т.п. , и проблематично в них сделать еще отверстия. Получаем 3 варианта размеров

Добавлено спустя 1 минуту 44 секунды:
Проект Eagle

Добавлено спустя 2 минуты 12 секунд:

blindman писал(а):Пока не вижу других вариантов, кроме как делать платы только 2 форматов

blindman писал(а):Получаем 3 варианта размеров

Я думаю этих 3 вариантов всем хватит за глаза, всю мелочь надо на переходниках цеплять или пусть сами из тонкого текстолита \ оргстекла \ пластика сделают какую надо платку переходник. На крайняк можно будет поставлять такие куски пластика пачками по 5-10 штук с дырками под наши основные модули и пусть сколько хотят в них сверлят под любые феньки

Кстати надо подумать над платой типа "protoyping board" - стандартный размер, с насверленными отверстиями, несколькими посадочными местами под СМД микрухи, ну и разъем RoboBus , типа такого

Может ну его - на потом?

Ну конечно не прям сейчас. Просто чтоб мысль зафиксировать

Кстати, зафиксировать пора физический размерный стандарт для проектирования в EAGLE платок для проекта OpenRobotics (все единицы в mil):

Левая граница: 0
Правая граница: 1650 или 1900 или 2600
Нижняя граница: 0
Верхняя граница: 2600

Высота на которой располагается нижний ряд отверстий: 125
Высота на которой располагается верхний ряд отверстий: 2425
X-координата левых отверстий: 125
X-координата средних отверстий: 1525
X-координата правых отверстий: 2475

Расположение разъема ML14L из библиотеки RoboBus: X=825, Y=415 (чтобы шлейф ровно шёл)

Я жутко извиняюсь, а у AVRа разве нет возможности прошить bootloader, чтобы потом шить hex чере UART контроллера? Я то на пиках все делаю, так пользуюсь Tiny Bootloader. Переходник сварганил на FT232R и все ок, и компорт есть и шью через него.

а бутлоадер как в первый раз заливался, на заводе?

Нет сам прошил, через обычный программатор.

вот то-то и оно...

2blindman: Сегодня успел только перетащить на новую платку и подцепить разъем угловой. Надо наверное поставить, таки, обычный IDC-10. Чтобы еще и с обычными программаторами влезть в конкуренцию .

А где переключатель на схеме из режима программатора в режим USB-UART переходника? Джамперами? Может микро-переключателями сделать?

Добавлено спустя 41 минуту 20 секунд:
Кстати, вполне вероятно что этот модуль будет иметь успех даже как самостоятельное устройство для начинающих электронщиков, сочетая в себе следующие функции:

1. USB-Программатор под AVR;
2. Конвертер USB <=> TTL_UART;
3. Конвертер USB <=> I2C; (это надо будет сделать)

Если грамотно это всё задокументировать и обеспечить поддержку и примеры использования - может всё получиться.

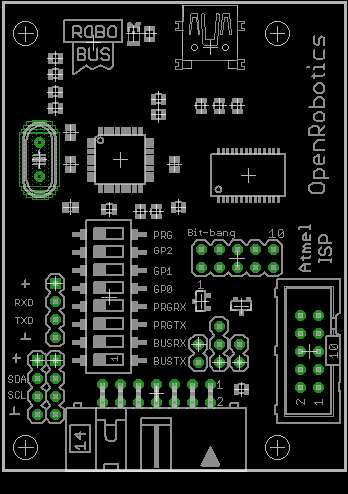

Плату почти развел. Осталось IDC-10 прицепить

2blindman: А что за 7 штырьков?

Код: Выделить всё

0
000
000
