Разработка Open Robotics: Модуля дисплея и клавиатуры

Сообщение blindman » 09 ноя 2008, 20:56

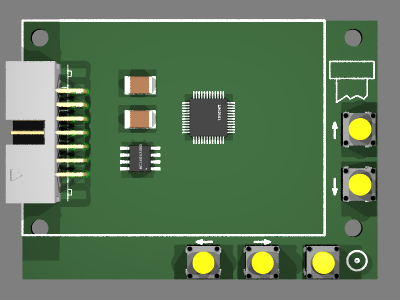

Идея такая высказывалась не раз, решил сделать. Модуль с ЖКИ с возможностью создания интерфейса по типу мобильных телефонов. Контроллер LPC2103. ЖКИ от Siemens CX65, с возможностью установки других, со сменой прошивки. Предварительный эскиз:


Пока неясно, как устанавливать ЖКИ. Возможно, пластина на низких стойках, а на нее сверху индикатор на двухсторонний скотч. Или без пластины, на 2 слоя скотча.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение =DeaD= » 09 ноя 2008, 20:58

По моему лучше перевернуть, т.е. считать что доступ к экранчику будет с другой стороны. У нас ведь с той стороны где здесь низ предполагается будут универсальные 4-пиновые разъемы и куча проводов к ним?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 21:02

=DeaD= писал(а):По моему лучше перевернуть,

Да, согласен.
blindman писал(а):Или без пластины, на 2 слоя скотча.

Нет, так не пойдет - надо поднимать ЖКИ над разъемом шины.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение =DeaD= » 09 ноя 2008, 21:12

А может как-то спроектировать, что экранчик будет на обратной стороне платы?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24176
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 21:22

Возможно. Но тогда разъем будет внизу, значит надо ставить плату на более высокие стойки, и разъем на кабеле ставить наооборот
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 09 ноя 2008, 21:32

Может выбрать для такой цели дисплей поприличнее? К примеру можно графический поставить монохромный
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 21:34

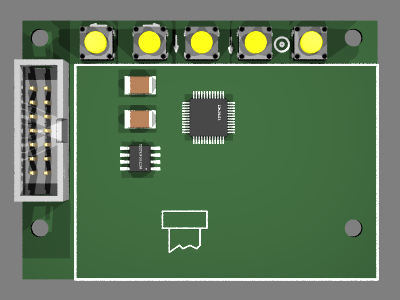

Можно вот так.


А что значит поприличнее? Цветной графический дисплей - это неприлично?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 09 ноя 2008, 21:46

Я какраз тоже разрабатывю такую телегу, только не под робобас, а просто под I2C 8) По-моему пмнению лучше не фигарить кучу кнопок на мобильного робота, а поставить ТСОП а управлять с пультов... 8) А на каком контроллере будете делать?

Добавлено спустя 2 минуты 11 секунд:
Имхо моё мнение РобоБас здесь будет лишним... Там нужното 4 провода (I2C. + и -), а так целую кипу тянуть и еще разъем с четверть экрана... :shock:
ЭдГулл не ругайтесь Но моё имхо, в этом случае РобоБас в топку :oops: !
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 21:56

sansher писал(а):Я какраз тоже разрабатывю такую телегу

А чего молчал? Выкладывай свои мысли, или есть уже что-то в железе?
sansher писал(а):поставить ТСОП а управлять с пультов.

Очень здравая мысль.
sansher писал(а):Имхо моё мнение РобоБас здесь будет лишним... Там нужното 4 провода (I2C. + и -), а так целую кипу тянуть и еще разъем с четверть экрана.

Я некоторым образом привязан к определенным габаритам платы, так что размер разъема роли почти не играет. К тому же, Такая конструкция выбрана чтобы ставить модуль бутербродом с другими которые мы разрабатываем.

Добавлено спустя 57 секунд:
sansher писал(а):А на каком контроллере будете делать?

См. в первом посте
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 09 ноя 2008, 22:03

blindman писал(а):А что значит поприличнее? Цветной графический дисплей - это неприлично?

Имхо можно поставить графический, с имеющимся даташитом и поболее в размерах. Это если хотите ставить интерфейс. А если просто как debug-информацию выводить в качестве терминала - то сойдет. На мобильнике он смотрелся нормально, потому как ты держишь его в руках. А когда он будет установлен на роботе, в полевых условиях, особенно при ярком свете - придеца больше извращаца для того чтобы разглядеть, приблизить, и тп.

Добавлено спустя 1 минуту 36 секунд:
Да и крепить готовые граф.дисплеи будет намного проще - у них есть соответствующие отверстия.
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 22:05

Мысль ясна. А есть конкретные предложения какой дисплей использовать?
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 09 ноя 2008, 22:11

Их много, есть из чего выбрать, к примеру можно посмотреть в МегаЭлектронике. Там у них еще даташиты есть, можно посмотреть по параметрам в них.
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 09 ноя 2008, 22:15

Нее! Дисплей пойдет! Какие такие "полевые условия"? Миниботов отправлять в китай собрался? Разведкой заниматься? :ROFL: Я больше чем уверен, что боты в большенстве случаев юзаются только в домашних условиях...

Насчет контроллера вы меня не поняли... не на каком контроллере дисплей, а какой АВР ставить будемс? Я планировал Atmega88 в TQFP. В железе наработок пока нет... Какраз на недельке думал...
А про ТСОП возьмите на заметку. По-моему оч. удобно нежели бегать кза ботом и нажимать кнопочки... :oops:

А как на дисплее подсветку включить? Я так и не понял... :(

Добавлено спустя 1 минуту 38 секунд:
Ктомуже тогда практически не будет ограничений на количество кнопей...
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 09 ноя 2008, 22:17

sansher писал(а):не на каком контроллере дисплей, а какой АВР ставить будемс?

Какой такой АВР? :D
http://www.google.ru/search?q=lpc2103+f ... 8&oe=utf-8
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 09 ноя 2008, 22:20

Реализовать крепление дисплея к плате (не к боту, а к контроллерной плате дисплея) я думаю лучше на скотче. А как подцеплять сам дисплей к плате (опятьже контроллерной)? Через тоненькие проводки? У меня есть спец контактные площадки, нго я думаю их не купишь в магазине (я выпаял из мобилы...).

Добавлено спустя 1 минуту 16 секунд:
АРМ??? :shock: Смысл?
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк
