Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 10 ноя 2008, 15:54

sansher писал(а):... АРМ както не "поновичковски"
Ну вобщето цель не не в том, чтобы девайс было легко сделать новичку. А энд юзеру все равно какой там процессор стоит
крутил в руках ЖКИ, прикидывал как его подключать и крепить. а он выскользнул и упал на стол. всего сантиметров 10, а угол откололся :( абыдно, однако :( хорошо запасной есть
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 10 ноя 2008, 15:59

А да... Совсем забыл, что дисплей 3х вольтовый...
Ну а как программить этот АРМ?
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение =DeaD= » 10 ноя 2008, 16:07

blindman писал(а):крутил в руках ЖКИ, прикидывал как его подключать и крепить. а он выскользнул и упал на стол. всего сантиметров 10, а угол откололся :( абыдно, однако :( хорошо запасной есть

Фигасе... надо бронированный вариант делать, может экранчики от сотовых-вездеходов?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 10 ноя 2008, 16:09

Да абыдно... :o Там ведь пластиковая каёмка... Какж он так сломался?
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Кирилл » 10 ноя 2008, 18:01

А что энд юзер сможет с этим экраном по I2C делать тогда?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 10 ноя 2008, 18:15

Выводить текст, графические примитивы, создавать меню, диалоги и т.п. Короче на что хватит фантазии и флэша :)
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 10 ноя 2008, 18:20

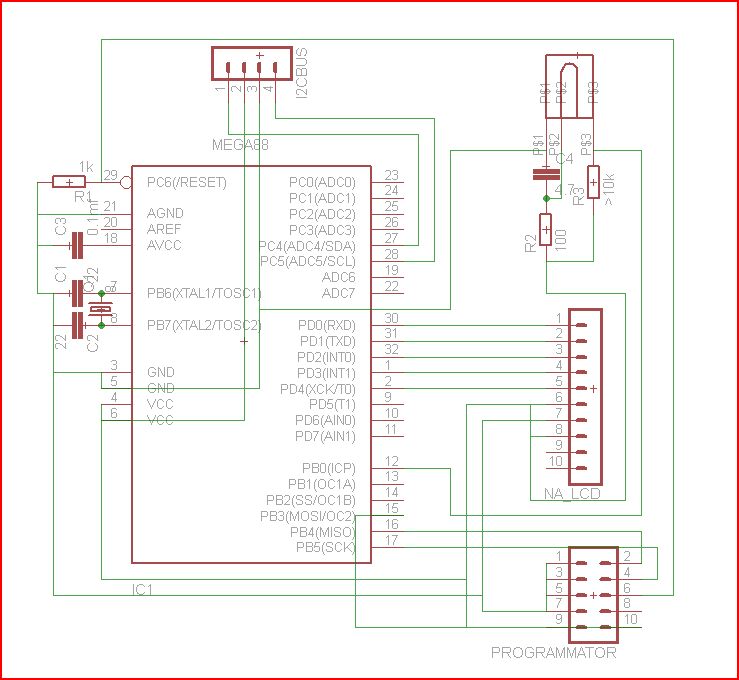

Вот я что-то сделал... :o С Иглом ваще не дружу, так что если чтото, то не пинаёте...

Добавлено спустя 3 минуты 21 секунду:
А скока в арме флеша? 32кб?
Вложения
.JPG
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение blindman » 10 ноя 2008, 18:35

В LPC2103 флэша 32 и 8 ОЗУ.

По твоей схеме : добавь керамику на питание МК. И step-up преобразователь нужен для подсветки. Простейшие и доступные варианты - MC34063 или вот так:

Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 10 ноя 2008, 20:45

Мдяяя. А как вы думаете 8кб хватит? :o Или лучше другой чипец? (только не АРМ...) И еще... На АВР , что так сильно тормозит?

Добавлено спустя 36 минут 7 секунд:
Чёт я так прикинул... Мега88...Мега16 Разница в ценето маленькая. Так что думаю переехать на 16, а там уже и 32 впаять можно будет. :oops:

Добавлено спустя 54 минуты 54 секунды:
Жаль много свободных ног... Запихнутьбы туда флеху, да динамик, да ультра функциональный модуль получилсябы... Комбаин прямтаки... :D
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 10 ноя 2008, 20:52

sansher, пожалуйста, почитай хотябы чтонибудь об АРМ, ибо вопросы задаешь, имхо, глупые. Открыть даташит или в google. АРМ никому не помешает, тем более если обрабатывать простейшие изображения то скорости хватит. Можно завести до 60Мгц.

Добавлено спустя 5 минут 17 секунд:
Также предлагаю сделать возможность управления и через USART. Он в робобасе есть, нужно не забыть его подключить) Также необходим бутлоадер. Кстати, а прошивать чем его? Виглером?
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение sansher » 10 ноя 2008, 21:48

Ну я новичок... Не пинаёте больно уж... :D
А вообще я не хочу АРМ только из-за его доступности. Я в своём городе его никогда не куплю. А покупать у ЭдГулла... знаете дороговато будя платить за доставку 200 деревянных. Получается, что цена АРМа + 200р = фига знает скока... Лучше я куплю мегу за теже 200руб. Да и у АРМ больно ног свободных, жалко! Ктомуже я не собираюсь картины выводить на дисплей...
Возможно целеособразно будет сделать два варианта. Попроще (АВР) и покруче (АМР). Но это современем. Надо хоть один сделать.
Аватара пользователя
sansher

Сообщения: 80
Зарегистрирован: 14 мар 2007, 12:55
Откуда: Липецк

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 10 ноя 2008, 22:56

Исходники у нас будут. Ты берешь - и делаешь под себя. Либо, раз уж не достать ничего, покупаешь у нас готовое устройство и не паришься. Только придеца подождать окончания разработки

Добавлено спустя 45 секунд:
также предлагаю сделать вариант модуля - как незапаянная плата. Бывает компоненты валяюца, запаять можно самому + тренировка кому нужно
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Кирилл » 11 ноя 2008, 00:23

АРМ тоже не запаивать? а программировать его как тогда?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение Сергей » 11 ноя 2008, 00:28

Кирилл писал(а):АРМ тоже не запаивать? а программировать его как тогда?

Имею ввиду, если будет какойто разьем для прошивания, можно и незапаянную брать
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Проект модуля дисплея и клавиатуры под шину RoboBus

Сообщение avr123.nm.ru » 11 ноя 2008, 02:31

sansher писал(а): Попроще (АВР) и покруче (АМР).

ARM по деньгам уже выгодней AVR, а AVR имеет смысл когда его знаешь или когда нужны 20 мА на ножку, так как у ARM наверняка по 4 mA всего.
