Программа для управления платами OR

Сообщение denissyslo » 18 мар 2010, 07:49

==================================================================================================================
Вставка от =DeaD= - разработчика ORFA-терминала

Репозитарий проекта: http://hg.vehq.ru/orfa-terminal (там можно скачать последнюю версию в пункте "zip" левого меню)
Клиент репозитария: TortoiseHg ( http://bitbucket.org/tortoisehg/stable/wiki/Home )
Используемая среда разработки: Qt Creator ( http://qt.nokia.com/products/developer-tools скачать SDK можно в DOWNLOAD \ LGPL \ Qt SDK for *)
Используемые дополнительные библиотеки:
* Внимание! для всех библиотек надо либо включать место где лежат соотв. файлы в PATH, либо:
  • файлы .dll надо помещать в каталог <qt>/<YYYY.MM>/qt/bin
  • .a-файлы библиотек в <qt>/<YYYY.MM>/qt/lib
  • .h-файлы заголовков в <qt>/<YYYY.MM>/qt/include

Реализованы функции:
  • Отображение видеосигнала с робота
  • Выбора COM-порта и скорости работы;
  • Настройки номеров сервоприводов шасси и pan-tilt платформы;
  • Прямого управления шасси с кнопок формы;
  • Прямого управления шасси с джойстика или геймпада;
  • Прямого управления pan&tilt платформой с ползунков формы;

Планируется:
  • Привести в порядок интерфейс программы;
  • Навигация по подготовленным маякам;
  • Привести в порядок код программы, чтобы можно было использовать этот терминал как базу для любых проектов;

Последняя скомпилированная версия: download/file.php?id=19341

Внешний вид терминала (не последняя версия):


Видео с терминала (не последняя версия):


==================================================================================================================


Сделал робота 6х6, http://roboforum.ru/viewtopic.php?f=10&t=7335
Все никак не доходят руки им порулить - нет программы.
Вроде определился - писать на си билдере.
Сейчас гденить скачаю и начну делать программу.
Я предлагаю тем, кто юзает подобные, обеденится и набрасать основу для типовой программы и выложить исходный код для дальнейшей переделки юзерами.
Т.к. я понимаю, что OFRA - неплохая штука, но эта неплохая штука есть только в МК, а для ее руления еще ничего нет.
Может быть у кого-то уже есть наработки.
краткая биография: родился в роддоме - учился на учебе - служил на службе - работал на работе.....
Аватара пользователя
denissyslo

Сообщения: 191
Зарегистрирован: 17 дек 2007, 15:39
Откуда: г. Комсмольск-на-Амуре / п.Светлая
ФИО: Денис Сусло

Re: Программа для упраления платами OR

Сообщение =DeaD= » 19 мар 2010, 09:22

Значит по итогам обсуждения решено - берем QtCreator в качестве IDE.

Теперь по функциям, что нам нужно, давайте перечислим базовые компоненты связь с которыми хотим получить:

1. Видеокамера;
2. Гусеничное или колесное гусеничного типа разворота шасси;
3. Аналоговые датчики - расстояние до предметов (SHARP), уровень напряжения основной батареи;
4. Pan&Tilt камеры или дальномера;
5. Манипулятор;
6. Устройства вкл\выкл типа лазерной указки;

Ничего для начала не упустил?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Программа для упраления платами OR

Сообщение pashteet » 19 мар 2010, 10:01

Все правильно!
Только расскажи что такое 4. Pan&Tilt камеры или дальномера;
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Программа для упраления платами OR

Сообщение =DeaD= » 19 мар 2010, 10:14

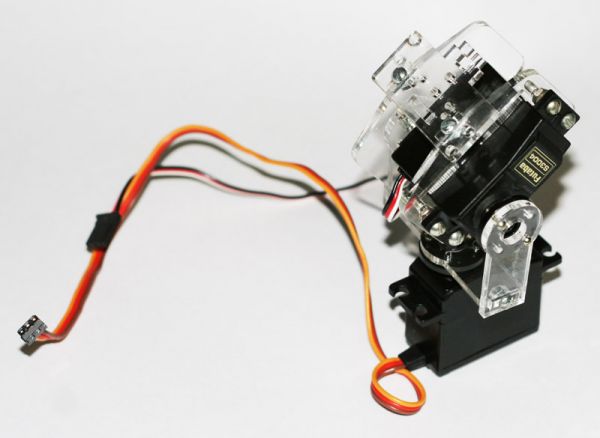

Пара серв для поворота камеры\дальномера в 2 плоскостях.

Пример:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Программа для упраления платами OR

Сообщение pashteet » 19 мар 2010, 11:08

Во, это полюбому надо =)
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Программа для упраления платами OR

Сообщение pashteet » 19 мар 2010, 11:10

Готов даже заплатить за такую программу, ибо новечкам она необходима!
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Программа для упраления платами OR

Сообщение pashteet » 19 мар 2010, 11:14

Сори за столько постов подряд, но еще возник такой вопрос:
У вас же в разных контроллерах разное кол-во портов для Серв и GPIO, может стоит сделать меню, в котором надо будет выбрать название контроллера, а после этого в основном окне программы будет отображаться конкретное кол-во серв и портов GPIO
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Программа для упраления платами OR

Сообщение =DeaD= » 19 мар 2010, 12:02

Это уже к вопросу порядка настройки программы, до него еще добраться надо :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Программа для упраления платами OR

Сообщение Vooon » 19 мар 2010, 13:14

Зачем пользователю выбирать контроллер, если можно спросить сам контроллер?
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Программа для упраления платами OR

Сообщение =DeaD= » 19 мар 2010, 13:20

Чтобы интерфейс навороченней получился :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Программа для упраления платами OR

Сообщение Vooon » 19 мар 2010, 13:28

HIG'а на вас нет! :D
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Программа для упраления платами OR

Сообщение kbnn » 21 мар 2010, 19:15

А кто уже пробовал на QT4 работать с com портом? Есть примеры?
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Программа для упраления платами OR

Сообщение blindman » 21 мар 2010, 19:21

Я пробовал. А какие примеры надо? Ищи qExtSerialPort и QSerialDevice. Я попробовал оба, оба разной степени глючности и бажности :) Есть самописная QT-обертка над родными функциями работы с портом, под Windows и POSIX, недоделанная и неоттестированная. Как доделаю - выложу
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Программа для упраления платами OR

Сообщение =DeaD= » 21 мар 2010, 19:23

Я работал с библиотекой qextserialport, всё нормально было почти, только что-то у меня не так пошло сначала, но потом я её победил.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Программа для упраления платами OR

Сообщение kbnn » 21 мар 2010, 19:29

Спасибо буду пробовать
Аватара пользователя
kbnn

Сообщения: 74
Зарегистрирован: 22 окт 2009, 16:13
Откуда: Дедовск

Re: Программа для упраления платами OR

Сообщение blindman » 21 мар 2010, 19:32

QSerialDevice по задумке более интересная - мониторинг присутствующих портов, уведомления о поступлении данных. Но и то и другое либо недоделанное, либо не тестировано как надо - под дебианом не удалось запустить, а разбираться желания нет, ибо оно под вирусной лицензией, которая меня не устраивает
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич
