Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 11 май 2009, 15:40

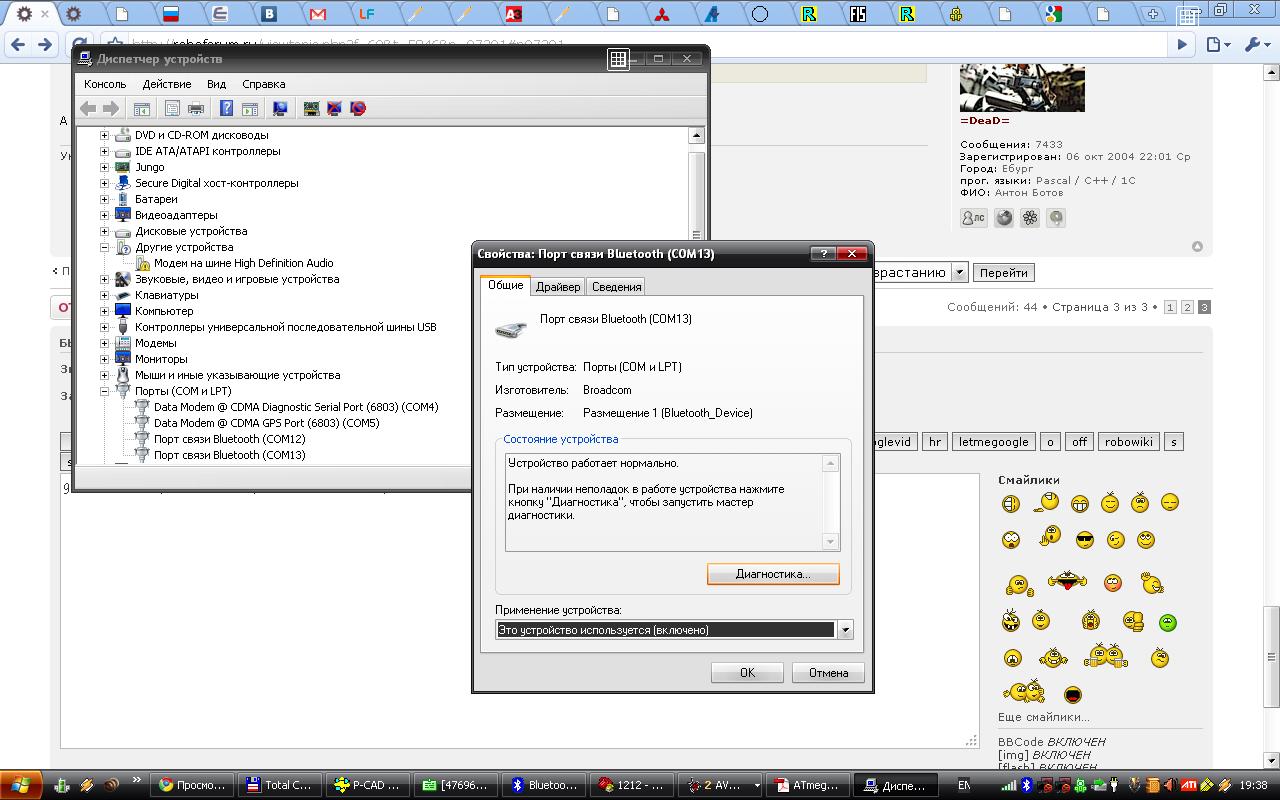

galex, такое ощущение что на разных я зыках говорим, НЕТУ там этой вкладки...
.JPG
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение VIRUS_V8 » 11 май 2009, 15:42

=DeaD= » 8 минут назад
А там всё просто - синий 9600, зеленый 115200

подождите вы о чем, синий зеленый, чет не пойму
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Чайник и OR-BTM111-9.6

Сообщение blindman » 11 май 2009, 15:55

Цвет платы микросборки, установленной на плату модуля
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Чайник и OR-BTM111-9.6

Сообщение VIRUS_V8 » 11 май 2009, 15:57

у меня синий, значит 9600
VIRUS_V8

Сообщения: 170
Зарегистрирован: 06 май 2008, 18:33
Откуда: г. Щигры, Курская обл.
прог. языки: Delphi, BASCOM-AVR(basic)
ФИО: Павел

Re: Чайник и OR-BTM111-9.6

Сообщение =DeaD= » 11 май 2009, 15:59

Кстати, чуть не забыл ответить :)
Duhas писал(а):ПС, Dead, а что там еще на плате разведено.. де незаяпаянные деталюшки?

Там теоретически вывод SPI-интерфейса, но я его убрал (не стал распаивать) - он мешает программатору и вообще не ясно, чего через него делать можно.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 11 май 2009, 16:03

кстати, было бы неплохо в след редакции индикацию повесить туда ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение =DeaD= » 11 май 2009, 16:05

Duhas писал(а):кстати, было бы неплохо в след редакции индикацию повесить туда ...

Мы специальную тему завели где принятые решения фиксируем по коррекции модулей :) можно с ней сверяться: viewtopic.php?f=73&t=5652
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чайник и OR-BTM111-9.6

Сообщение Romeo » 07 сен 2009, 20:56

Проблема в том, что никак не могу включить модуль OR-BTM111-9.6
Есть питание 5В, собрал источник 3,3В на делителе напряжения. BlueTooth Dongle (на компе) не определяет модуль. Может делитель не даёт необходимой мощности для для включения OR-BTM111-9.6 ?
Вложения
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Чайник и OR-BTM111-9.6

Сообщение avr123.nm.ru » 07 сен 2009, 21:11

160 Ом лучше заменить парой диодов 1N400x где x это всякие разные числа
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 07 сен 2009, 21:13

а еще лучше нормальный стаб ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение yak-40 » 07 сен 2009, 21:21

Делитель не катит :(
Нагрузка неравномерная. Во время передачи потребление резко возрастает.
Нужен стабилизатор.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Чайник и OR-BTM111-9.6

Сообщение =DeaD= » 07 сен 2009, 21:24

Делитель - это отличный способ спалить BTM111. На этом его приемущества заканчиваются.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 07 сен 2009, 21:27

спалить - врядли ) но и работать стабильно точно не будет ) всем что так лень припаять стаб + 2 кондера + (в моем варианте) 2 диода и 4 резюка?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Чайник и OR-BTM111-9.6

Сообщение Romeo » 07 сен 2009, 21:31

Стабилизатор у нас найти очень сложно. Регулируемый долго настраивать. Питание 5В уже стабилизировано. Раз не получится, будем искать.
Аватара пользователя
Romeo

Сообщения: 318
Зарегистрирован: 04 фев 2009, 16:02
Откуда: Десногорск
прог. языки: VB, MicroC, Pascal, С++ Builder

Re: Чайник и OR-BTM111-9.6

Сообщение Duhas » 07 сен 2009, 21:35

1117.... найти мона на старых материнках, в дохлых картридерах ...

Добавлено спустя 1 минуту 59 секунд:
ПС мона подумать что еще нужно и затариться в инет магазине...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
