**Vooon** » 23 окт 2009, 22:17

Здесь буду собирать информацию по STM32F107RC.

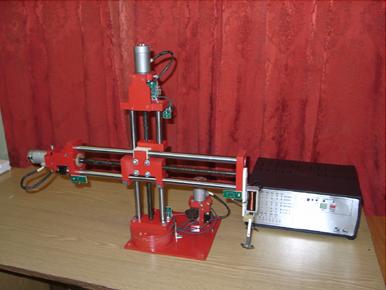

Задача — разработать новый контроллер для комплекса УРТК, с интерфейсами RS-232, USB[, CAN][, Ethernet].
Сейчас там используется 51-ый, и связь с ПК по LPT.
Но нужно сохранить старый процессорный модуль, для обратной совместимости.

Добавлено спустя 4 минуты 21 секунду:
Этот МК предложил мне =DeaD=, до этого думал в сторону LPC2141.
Вроде в STM32 прошит USB-bootloader, нужно больше инфы.

Ну и очень желательно найти схему рефренсной платы, чтоб понять какой обвес нужен.

**=DeaD=** » 23 окт 2009, 22:27

Вот тут простейшие stick'сы на них со схемами вроде даже:
http://www.hitex.com/index.php?id=1676
http://www.hitex.com/index.php?id=1777

Добавлено спустя 1 минуту 28 секунд:
Вот документация для eval-board под это семейство от ST (опять же со схемой):
http://www.st.com/stonline/products/lit ... c-eval.pdf

**Duhas** » 24 окт 2009, 08:45

хех, чтоит такая шняжка у нас )) стоит... пылитсо )

**Vooon** » 24 окт 2009, 21:12

Почитал еррату, ревизию Z. Сказано, что в контроллерах произведенных раньше 37 недели 2009 года (сентябрь)
не работает бутлоадер. На 64-х выводных обхода проблемы нет, на 100-выводных (STM32F107VC) нужно подтянуть несколько ножек к питанию.

**=DeaD=** » 24 окт 2009, 21:15

Это что означает? Что при покупке надо будет смотреть дату выпуска?

**avr123.nm.ru** » 24 окт 2009, 23:14

Ага.

**Vooon** » 25 окт 2009, 03:15

Да. Код даты 937.

**avr123.nm.ru** » 25 окт 2009, 12:31

37-я неделя наверно.

**Vooon** » 25 окт 2009, 23:03

Я же выше уже написал расшифровку, зачем дублировать?

**Vooon** » 03 ноя 2009, 22:12

Купил сегодня пару stm32f107vct6 в терре. Дейт-код 927.
Запаял на макетке под QFP 0,5 48-208 pin. Запаял кварцы на 8 мег и часовой, но без кондеров.
Питание подвел только на одну пару выводов (надо бы конечно на все пять). Подтянул указанные в эррате пины.
Поставил LM1117. Подпаял USB-шнурок. Выставил BOOT = 01.

Не запустилось.

(хотя я и не ожидал что сразу все заработает...)

**Vooon** » 06 ноя 2009, 03:53

Решил, что бодаться с макеткой бессмысленно, решил сделать нормальную отладочную плату.

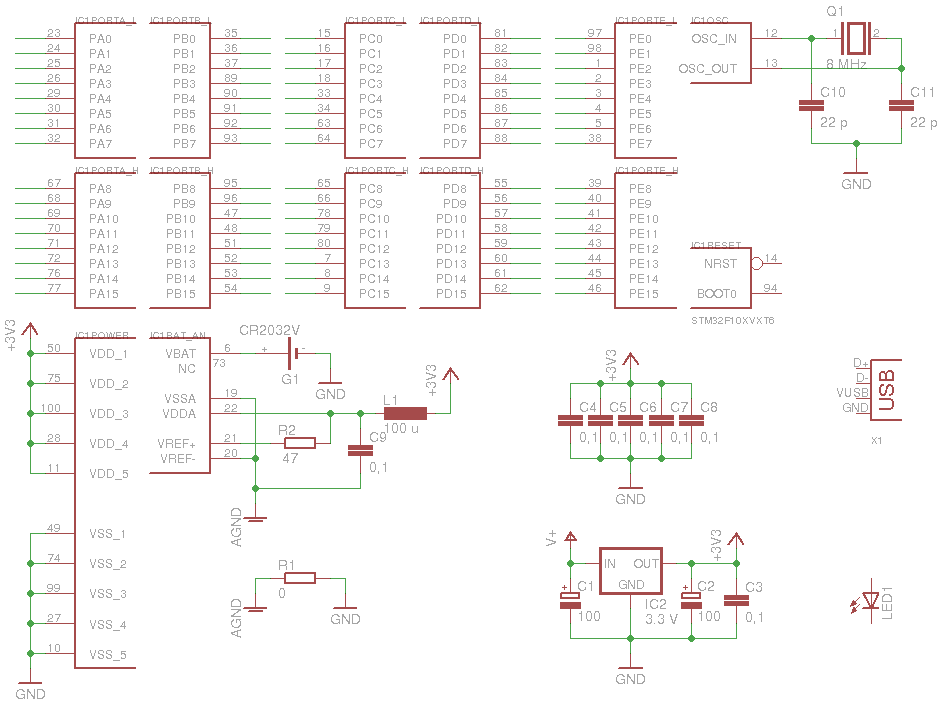

Пока нарисовал только питание (и то не все). Посмотрите, ни чего не забыл?

**Vooon** » 14 ноя 2009, 14:51

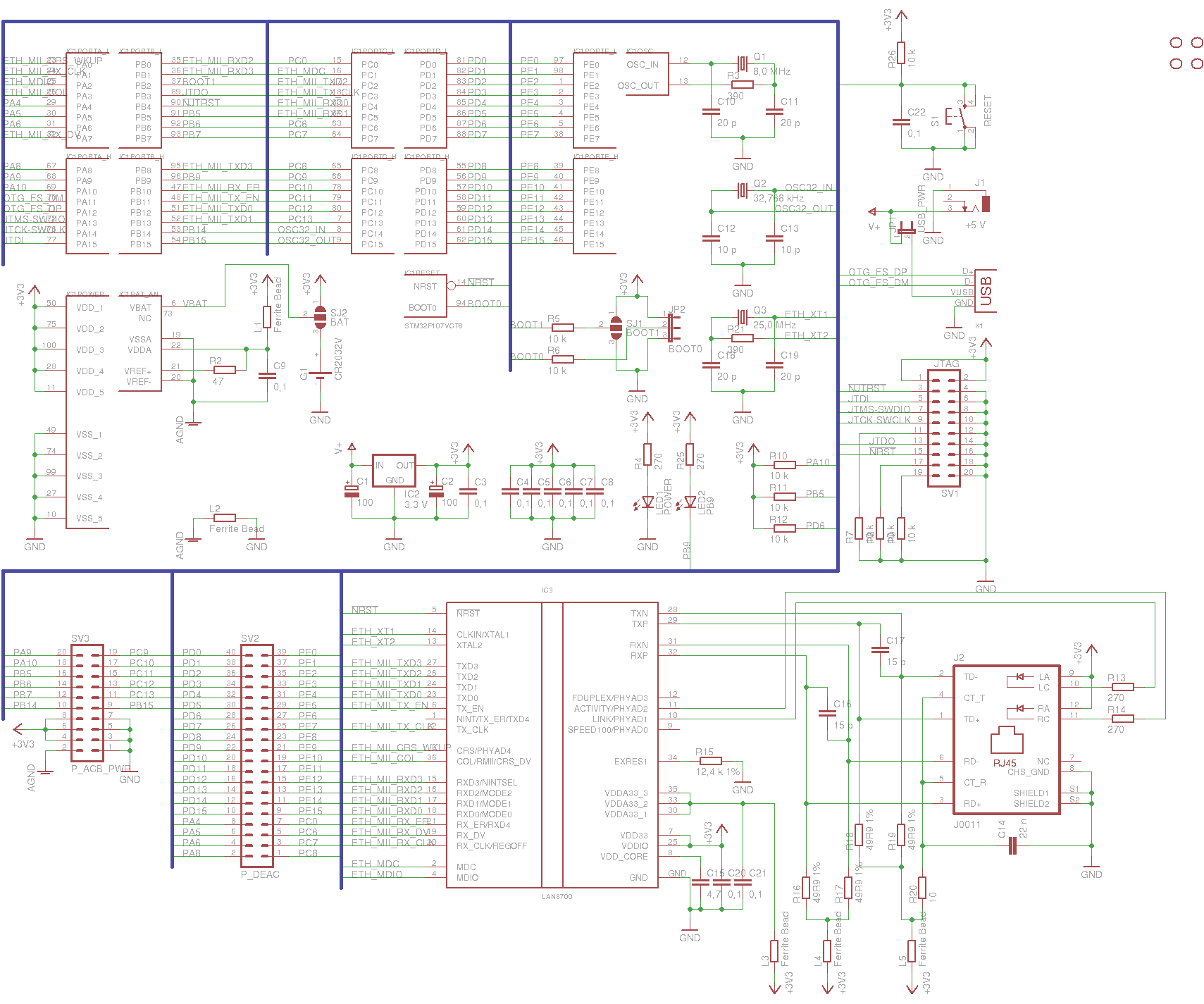

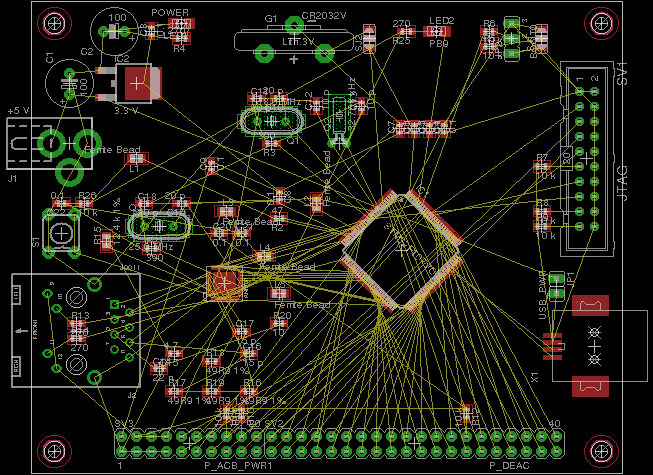

Схему закончил. Теперь с ужасом смотрю на плату и даже не знаю с чего начать...

Добавлено спустя 2 минуты:
Скачать игловский проект можно там: http://hg.vehq.ru/stm32-devb

**Michael_K** » 14 ноя 2009, 14:53

теперь надо переставить ноги на длинном разъеме, чтобы разводилось параллельно, а не с перекрутками

И развести... Схема-то простая - малосвязанная...

Единственные сильно связанные компоненты - проц с разъемом - вот их и пооптимизить маленько.

Да и места у вас много.

**blindman** » 14 ноя 2009, 14:55

Возможно, имеет смысл ноги контроллера перекинуть на другие выводы коннектора, чтобы было поменьше было пересечений. А вообще не очень страшно вроде

**avr123.nm.ru** » 15 ноя 2009, 00:17

Перечечения проводников не страшные ИМХО - это ведь не для ЛУТ-а ?

А батарейку верикально ИМХО не красиво ставить - советую горизонтально.
