EdGull » 08 ноя 2007, 17:00
avr123.nm.ru писал(а):EdGull писал(а):Ну тогда схему давай...

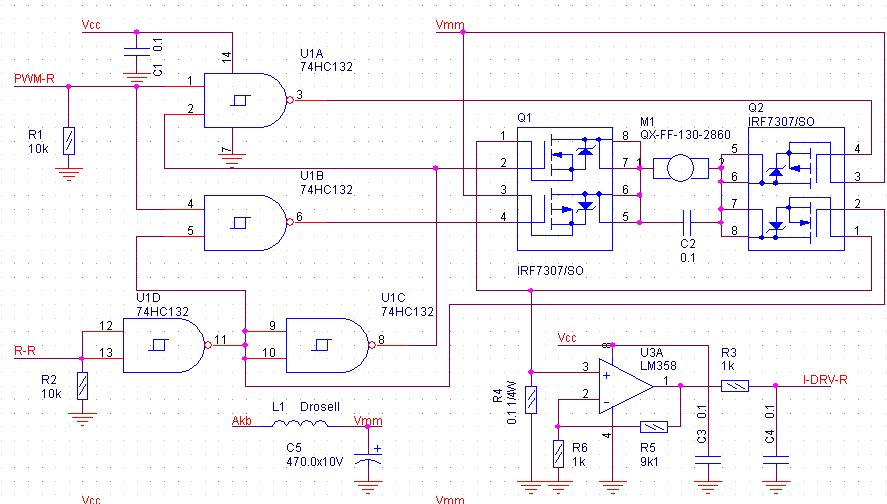

Вот набросал схемку - вроде правильная логика. 74ас имеет выход мощный как у МК по 25 мА и работает от 2 до 6 вольт. 74ас132 с тригерами шмита на входе а 74ас00 без.
Верхние P-mosfet выбирают направление протекания тока, а нижние N-mosfet осушествляют ШИМ модуляцию - на них тепла больше будет но и N-mosfet-ы получше параметры имеют в паре в SO8.
| Реклама | ||||
|
|
|
|||
 |
||||
avr123.nm.ru » 08 ноя 2007, 17:19
EdGull » 08 ноя 2007, 22:30
EdGull » 09 ноя 2007, 00:22
avr123.nm.ru писал(а):ИМХО зря ты на верхние p-mosfet ШИМ завел - у них параметры хуже гораздо чем у N-mosfet.
avr123.nm.ru » 09 ноя 2007, 00:25
EdGull писал(а):А в твоей схеме движек вообще не отключался
| Реклама | ||||
|
|
|
|||
|
||||
EdGull » 09 ноя 2007, 00:32
avr123.nm.ru » 09 ноя 2007, 01:16
EdGull писал(а):тогда нарисуй схему, а то я со слов ничего не понял.
Victorovych » 09 ноя 2007, 02:15
avr123.nm.ru писал(а):EdGull писал(а):тогда нарисуй схему, а то я со слов ничего не понял.

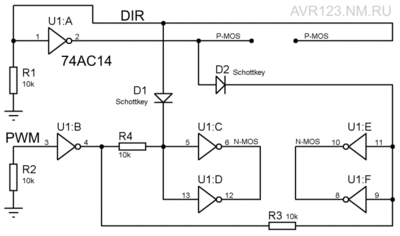

Я исправил на прошлой странице схему :
viewtopic.php?f=58&t=2971&p=40848#p40848
Логические элементы можно переставлять для удобства разводки на плате.
avr123.nm.ru » 09 ноя 2007, 03:18
исправил схему ! viewtopic.php?f=58&t=2971&p=40848#p40848 avr123.nm.ru » 09 ноя 2007, 10:51
Дешевле микруха 74ac14 EdGull » 10 ноя 2007, 17:05
avr123.nm.ru » 10 ноя 2007, 17:17
rig » 10 ноя 2007, 20:08

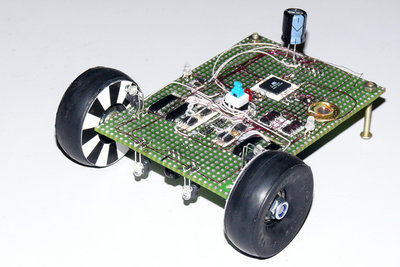

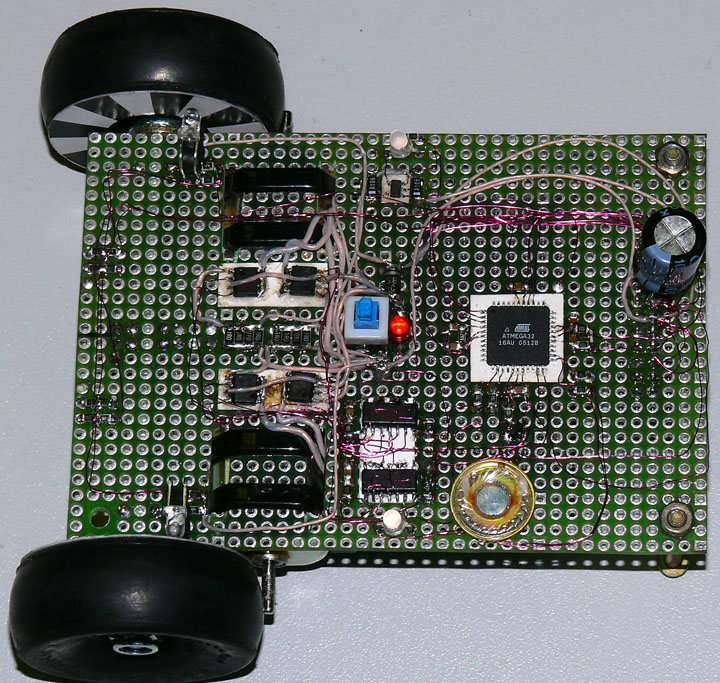

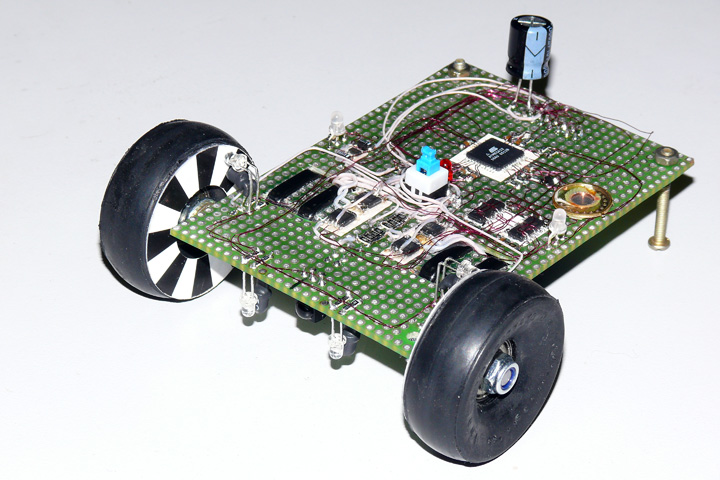

EdGull » 10 ноя 2007, 20:11
avr123.nm.ru » 12 ноя 2007, 10:15
