Re: Новый класс минироботов.

Сообщение Digit » 18 окт 2007, 00:36

В общем, разговор про ZigBee вынес в отдельную тему
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: Новый класс минироботов.

Сообщение EdGull » 18 окт 2007, 21:08

уже отнял у своих детей... :D
понравилось... завтра буду пробывать
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов.

Сообщение rig » 18 окт 2007, 21:14

дети больше всех страдают :mrgreen:
то в песочнице у машинок предлагалось колеса отбирать , теперь ручки у школьников, что дети учителям скажут а что учителя подумают?
:mrgreen: :mrgreen:
а из пенала можно корпус сделать :mrgreen:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Новый класс минироботов.

Сообщение EdGull » 18 окт 2007, 21:31

так мы и у учитилей что нибудь отнимем!!!
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов - МиниБот

Сообщение EdGull » 20 окт 2007, 19:54

Зашёл сегодня в магазин метизов, набрал всяких разных вытяжных заклёпочек на пробу...
Дома нашел резиновые прокладки от советских кранов, которые из себя представляют фактически колесо такое как нам надо, даже цетральное отверстие уже есть!!!
Просто надел на саму заклемку и вуаля... Можно даже не расклёпывать.
Потом у детей отнял стержень от шариковой ручки, подошел тоже идиально.
Теперь вопрос, что нацепить на противоположный от колеса конец чтобы вал не вываливался из стрежня?

Хотя есть другой вариант крепления.
Берем какое нибудт колесо которое на клепке будет свободно вращаться, а не крепко сидеть как в предыдущем варанте. Расклепываем, но не до конца, что бы колесо не каклинило. Противоположный конец вала на 5мм от конца загибаем на 90 градусов. Этот загнутый конец вставляем отверстие в нашей плате. Плюс еще пару скобочек из проволки тоже впаиваем в плату...
Но тогда тоже остается вопрос, из чего можно технологично и повторяемо в домашних условиях сделать колесо?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов - МиниБот

Сообщение avr123.nm.ru » 20 окт 2007, 20:07

выточить из резины в дрели, отлить из эпоксидки, мягкое сделать из силиконового герметика "гермесил" из автомагазина или подороже импортные RTV. Форму выточить в дрели в свече парафиновой. Свечу просто вдвигаешь с силой в раскрытый на максимум патрон. Точу парафин часовой отверткой.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Новый класс минироботов - МиниБот

Сообщение Myp » 20 окт 2007, 20:14

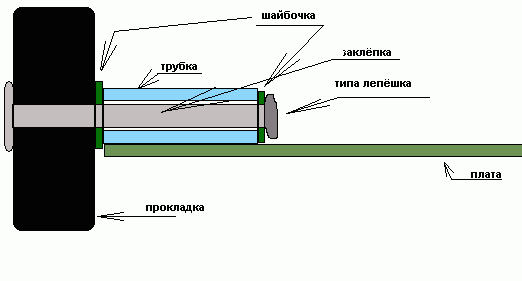

а вот если собрать вот такой бутербродик
и молотком стучать по заклёпке пока не образется лепёшка которая прижмёт шайбочкой заклёпку к трубке???

чтоб заклёпка лучше плющилась можно тонким надфилем сделать крестовой надпил в торце
тогда еси молотком стучать по этому крестику расплющится тока самый кончик

а вобще тупо взять винтик 3х40...и через шайбочки в туже трубку
прокладку закрепить 1 гаечкой
а в трубке закрепить 2й гаечкой
Вложения
ACDSee6 BMP Image.gif
ACDSee6 BMP Image.gif (3.92 КиБ) Просмотров: 2122
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новый класс минироботов - МиниБот

Сообщение EdGull » 20 окт 2007, 20:22

выточить из резины в дрели, отлить из эпоксидки, мягкое сделать из силиконового герметика "гермесил" из автомагазина или подороже импортные RTV. Форму выточить в дрели в свече парафиновой. Свечу просто вдвигаешь с силой в раскрытый на максимум патрон. Точу парафин часовой отверткой.

трудно повторяемо для начинающих.
а вот если собрать вот такой бутербродик
и молотком стучать по заклёпке пока не образется лепёшка которая прижмёт шайбочкой заклёпку к трубке???

помоему долго прийдется стучать. Вал то стальной.
Я пока склоняюсь натянуть кусочек стёрки посаженной на клей.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов - МиниБот

Сообщение EdGull » 20 окт 2007, 20:29

а вобще тупо взять винтик 3х40...и через шайбочки в туже трубку
прокладку закрепить 1 гаечкой
а в трубке закрепить 2й гаечкой

слишком громоздко получается по отношению к маленькой плате
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов - МиниБот

Сообщение avr123.nm.ru » 20 окт 2007, 20:29

EdGull писал(а):помоему долго прийдется стучать. Вал то стальной.


Поксиполом зафиксировать.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Новый класс минироботов - МиниБот

Сообщение Myp » 20 окт 2007, 20:31

EdGull писал(а):помоему долго прийдется стучать. Вал то стальной.
Я пока склоняюсь натянуть кусочек стёрки посаженной на клей.

хз
если шайбочка ровно по диаметру заклёпки то совсем недолго и её заклинит


а сели стёрку то тода на суперклей =)

поксипол не рулит рулит резинка на суперклей :lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новый класс минироботов - МиниБот

Сообщение EdGull » 20 окт 2007, 21:03

а что у нас есть листовое, резиновое и широкорспространенное 3-4мм толщиной кроме линолиумов?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Новый класс минироботов - МиниБот

Сообщение D-M » 20 окт 2007, 21:08

щас не знаю но раньше в строй-магах продаваль обычную листовую резину для тех кому полноценные прокладки (для кранов :lol: ) покупать лень и руки чешутся
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Re: Новый класс минироботов - МиниБот

Сообщение Myp » 20 окт 2007, 21:18

D-M писал(а):щас не знаю но раньше в строй-магах продаваль обычную листовую резину для тех кому полноценные прокладки (для кранов :lol: ) покупать лень и руки чешутся


продаётся резина
листами 30х30 разной толщины
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Новый класс минироботов - МиниБот

Сообщение EdGull » 20 окт 2007, 21:19

Стыд и позор нам всем!!!
Жена только что подсказала, говорит чо вы паритесь, термоусадка прекрасно справится!!! :D :D :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
