Электроника - энкодер из оптический мышки

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

Электроника - энкодер из оптический мышки

Сообщение EdGull » 03 ноя 2007, 22:12

Будем пробывать делать отический энкодер честно скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.
Покупаем мышу, ее ковер будет кошерной зарядочной станцией, но это будем обсуждать в соседней ветке...
А из самой мыши выдираем необходимое и делаем оптический энкодер.

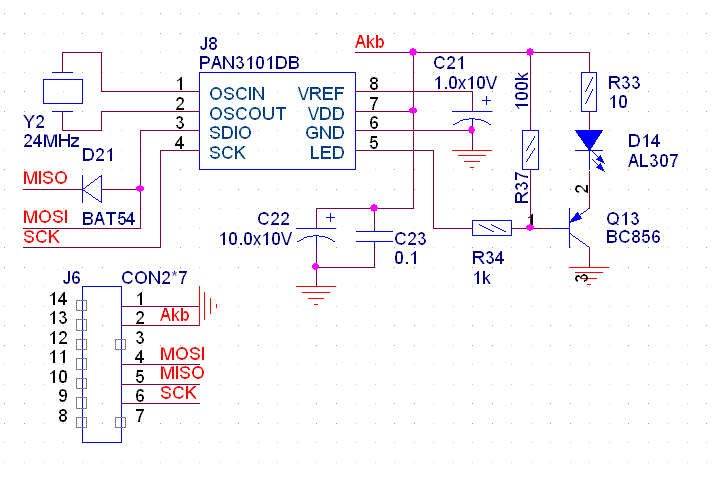

Вот собственно первый вариант схемы.
Вложения
Scheme Encoder 7-1.GIF
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Оптический энкодер

Сообщение avr123.nm.ru » 03 ноя 2007, 22:22

EdGull писал(а): скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.


R34 не нужен в эмитерном повторителе. В даташите он есть.

Вот даташит на датчик оптической мыши PAN3101
http://www.pixart.com.tw/upload/PAN3101 ... 170653.pdf
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Электроника - Оптический энкодер

Сообщение EdGull » 03 ноя 2007, 22:25

Даташит на PAN3101DB
Вложения
PAN3101DB_V10.pdf
(481.52 КиБ) Скачиваний: 521
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Оптический энкодер

Сообщение EdGull » 03 ноя 2007, 22:26

avr123.nm.ru писал(а):
EdGull писал(а): скопированый с мышки A4tech NB-30D Battery Free на основе датчика PAN3101DB.


R34 не нужен в эмитерном повторителе.

всё согластно даташита.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Оптический энкодер

Сообщение EdGull » 03 ноя 2007, 22:36

Только боюсь не запустится PAN3101DB от бортового напряжения, боюсь что прийдется ставит Step-Up до 5В.
Одно утешает, кушает он всего 10мА.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - Оптический энкодер

Сообщение avr123.nm.ru » 03 ноя 2007, 23:34

EdGull писал(а): кушает он всего 10мА.


+ светодиод.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Электроника - Оптический энкодер

Сообщение EdGull » 03 ноя 2007, 23:42

avr123.nm.ru писал(а):
EdGull писал(а): кушает он всего 10мА.

+ светодиод.

облезет он от кашерных 5В питаться, ему и от бортовой сети будет кучеряво.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - энкодер из оптический мышки

Сообщение SSG » 04 ноя 2007, 11:27

А это дешево и массово повторяемо? Религии не противоречит? :)
I live My life!
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Re: Электроника - энкодер из оптический мышки

Сообщение Myp » 04 ноя 2007, 11:29

SSG писал(а):А это дешево и массово повторяемо? Религии не противоречит? :)

а чо
мышки эти до сих пор продаются =)

у меня кстати тоже оказалась NB-30 правда без буквы Б
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17872
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Электроника - энкодер из оптический мышки

Сообщение EdGull » 04 ноя 2007, 15:22

SSG писал(а):А это дешево и массово повторяемо? Религии не противоречит? :)

а это уже допфункция... :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - энкодер из оптический мышки

Сообщение Серый 21 » 30 окт 2009, 01:59

Простите ! Может не за совсем корректный вопрос ! Схема понятно ! думаю начать пробовать сделать ! а готового датчика на основе мыши нету ? может кто-то знает ! не подскажите ? )))


Был бы заранее благодарен !
Серый 21

Сообщения: 41
Зарегистрирован: 18 окт 2009, 11:07
Откуда: Одесса

Re: Электроника - энкодер из оптический мышки

Сообщение MegaBIZON » 30 окт 2009, 02:18

Пиши нормально, или буду стерать :no:
А автор темы щас тебе ещё и за оффтоп задаст.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Электроника - энкодер из оптический мышки

Сообщение EdGull » 30 окт 2009, 08:19

а чем тебе мышь не готовый датчик?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Электроника - энкодер из оптический мышки

Сообщение MegaBIZON » 30 окт 2009, 12:46

я писал(а):А автор темы щас тебе ещё и за оффтоп задаст.

Опс, с другой темой перепутал :oops:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Электроника - энкодер из оптический мышки

Сообщение Серый 21 » 31 окт 2009, 23:01

MegaBIZON,извините ! Просто спешил !) В общем задача следующая , мне нужен датчик (энкодер ) , который позволяют роботы не сбиватся с прямого направления ! Я прочитал на форуме , что хороший датчик получается из мыши ! Возможен ли вариант , что надо не самому из мыши сделать датчик ! а просто его купить !???


EdGull, не могу же я просто мышь прикрепить к роботу маленькому ! Вот например PAN3101DB готовый датчик или его надо немного доделать , как указано на вашей схеме , чтоб получить энкодер на основе мыши !???

Извините ,если не очень понятно обьясняюсь !) Просто действительно нужна помощь ! А я только новичок в робототехнике :oops:
Серый 21

Сообщения: 41
Зарегистрирован: 18 окт 2009, 11:07
Откуда: Одесса
