Механика МиниБота

Готовая электроника для самодельного робота. Уровень от начинающих до опытных конструкторов.

Re: Механика МиниБота

Сообщение avr123.nm.ru » 02 ноя 2007, 17:34

Myp писал(а):меня вопрос с таможней волнует


такую мелочевку китайцы "в карманах" везут. ониж тыШШами ездють.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение EdGull » 02 ноя 2007, 20:50

А может вот так попробуем?
Заманался я уже эксперементировать с разными видами платформ...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение Myp » 02 ноя 2007, 21:37

посмотри видео как эта хрень ездит

даже тут на форуме ктото делал есть видео

оно мотается как сами знаете что
контролировать невозможно
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Механика МиниБота

Сообщение Master » 02 ноя 2007, 22:53

Да ну это полный отстой.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Механика МиниБота

Сообщение EdGull » 03 ноя 2007, 15:53

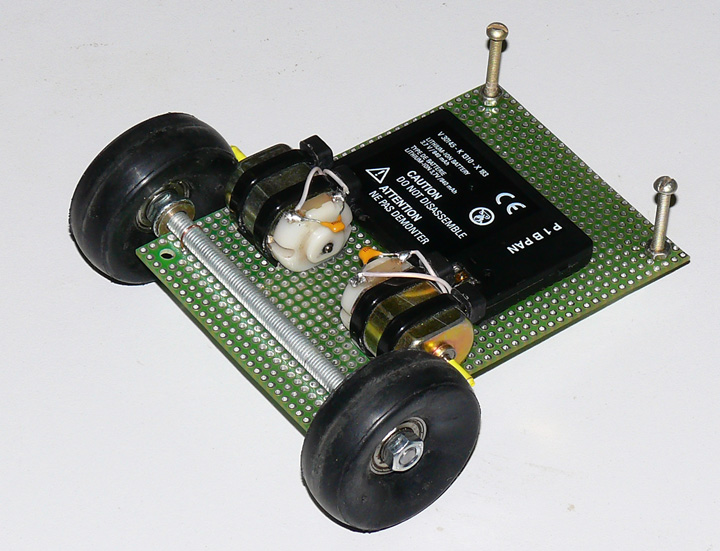

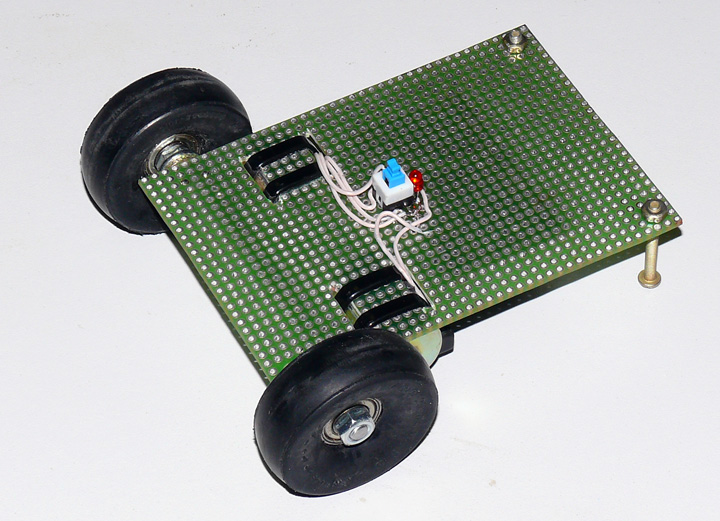

УРАААААААА ПОБЕДАААА!!!!!!!!!
Я НАШЕЛ ТЕХНОЛОГИЧНУЮ И ДЕШЕВУЮЮЮЮ МЕХАНИКУ ДЛЯ МИНИБОТА!!!!!!!!!!!

НИЧЕГО ТОЧИТЬ И ЗАКАЗЫВАТЬ НА СТОРОНЕ НЕ НАДО!!!
ВСЁ ЕСТЬ ГОТОВОЕ В ПРОДАЖЕ!!!


Колесо это резинка от амортизатора ВАЗ - 5р. наружний диаметр 41мм внутриний 14мм(потом дам точное название)
Колесо надето на подшипник 16мм - пока нашел по 30р., но думаю и по 15р. найду.
И всё это счастье надето на вал это обычная шпилька 5мм из метизов
Движки прижаты через двухсторониий скотч пластиковыми хомутиками.

Полевые испытания дали отличные результаты!!!
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 17:10

Автомагазин рулит ! как я и обещал.

А резинки штанги поперечного стабилизатора ГАЗ-24 и вааще цилиндрической формы.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 17:12

С другой стороны колеса я бы прилепил энкодеры от мышки - тогда проскальзывание мотора не будет влиять на показания энкодеров.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение EdGull » 03 ноя 2007, 17:16

А резинки штанги поперечного стабилизатора ГАЗ-24 и вааще цилиндрической формы.

А какие габариты у этой штанги?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение EdGull » 03 ноя 2007, 17:19

avr123.nm.ru писал(а):С другой стороны колеса я бы прилепил энкодеры от мышки - тогда проскальзывание мотора не будет влиять на показания энкодеров.


У меня разъем смотрит вниз, т.е. в пол, поэтому появилась дурная мысль вставить в этот разъем бутербродом плату с оптическим датчиком и индукционной катушкой от мыши... :oops:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 17:52

EdGull писал(а):
А резинки штанги поперечного стабилизатора ГАЗ-24 и вааще цилиндрической формы.

А какие габариты у этой штанги?


Штанга большая, но я про резинки - они диаметром нверно 35 мм а высота наверно по 20 мм.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 18:04

EdGull писал(а):с оптическим датчиком и индукционной катушкой от мыши... :oops:


Что такое "индукционная катушка от мышки" не понял. Колесико с прорезями ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение EdGull » 03 ноя 2007, 18:12

avr123.nm.ru писал(а):
EdGull писал(а):с оптическим датчиком и индукционной катушкой от мыши... :oops:


Что такое "индукционная катушка от мышки" не понял. Колесико с прорезями ?

Это катушка в которой наводится индукция и мышка может работать без батареек. Т.е. в нашем случае МиниБот сможет заряжаться на красивой подставочке безконтактно....
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 18:19

EdGull писал(а):Это катушка в которой наводится индукция и мышка может работать без батареек.


Помню это мы обсуждали.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Механика МиниБота

Сообщение EdGull » 03 ноя 2007, 18:43

Только что разобрал свою мышу и потыкался осцилоскопом, результаты потрясающие!!!
На катушку наводит 24 вольта с частотой 120КГц.
Внутрях она это дело преобразует в 5В 90мА.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Механика МиниБота

Сообщение avr123.nm.ru » 03 ноя 2007, 18:48

Через эти катушки и данные передают как в RFID
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
