Прошу помощи в прошивке МК

Все что связана с заливкой программ в микроконтроллеры.

Прошу помощи в прошивке МК

Сообщение Flex » 09 янв 2011, 14:27

Всем доброго времени суток! Вы уж меня простите, но сейчас буду задавать самые глупые вопросы, так как я пока самый неопытный новичок. А именно.. Решил я собрать один девайс и, естественно, мне нужно прошить микроконтроллер. Тут же появился вопрос по программатору. Схем, конечно же, я нашел много. Но я запутался в, так называемой, проблеме "курицы и яйца". Как, все-таки, прошить микроконтроллер для программатора? Может я еще чего-то не понимаю? Или есть какие-то варианты собрать программатор, если мне нечем прошить для него микроконтроллер? Не судите строго, я в этом деле без года неделю.
Flex

Сообщения: 3
Зарегистрирован: 09 янв 2011, 14:15
Откуда: Днепропетровск
прог. языки: PHP, JavaScript

Re: Прошу помощи в прошивке МК

Сообщение Myp » 09 янв 2011, 14:40

запрограммировать микроконтроллер чтобы собрать программатор можно всего 5ю проводками от LPT порта компьютера
некоторые так и програмируют потом 5ю проводками не собирая продвинутый программатор)

всё о программировании МК и прошивке есть в курсе http://www.avr123.nm.ru/
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17186
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Прошу помощи в прошивке МК

Сообщение Duhas » 09 янв 2011, 15:46

там же проде СМ продавал прошитые под программатор МК... лучший способ, после купить готовый простой программатор...

ну и самый просто - 5 проводков...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Прошу помощи в прошивке МК

Сообщение Flex » 09 янв 2011, 16:09

Спасибо, немного прояснили ситуацию. Да, я мог бы купить и готовый программатор, но суть в том чтобы самому собрать. Так как мне спешить некуда, то буду сам разбираться. Хочу собрать аналог "5-ти проводков" под COM-порт по этой схеме, так как LPT-порта нету и есть большая вероятность его спалить.
Flex

Сообщения: 3
Зарегистрирован: 09 янв 2011, 14:15
Откуда: Днепропетровск
прог. языки: PHP, JavaScript

Re: Прошу помощи в прошивке МК

Сообщение Duhas » 09 янв 2011, 16:16

про спалить.. я вот не знаю, толи мне повезло с материнкой Асусь Р4Р800 gold deluxe .. чо я с ней тока не делал.. в том числе и ЛПТ.. специально не жег конечно...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Прошу помощи в прошивке МК

Сообщение Michael_K » 09 янв 2011, 16:19

Myp писал(а):некоторые так и програмируют потом 5ю проводками не собирая продвинутый программатор)

Я лет пятнадцать, наверное, только им и пользовался. (даже без резисторов :) ). Ничего не спалил. На иксмеге пришлось купить фирменный - она по SPI не шьется.

Добавлено спустя 1 минуту 56 секунд:
Duhas писал(а):толи мне повезло с материнкой ...

тогда мне повезло с десятком материнок... :)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Прошу помощи в прошивке МК

Сообщение Flex » 09 янв 2011, 16:35

А что скажете на счет схемы с COM-портом? Насколько реально её собрать новичку?
Flex

Сообщения: 3
Зарегистрирован: 09 янв 2011, 14:15
Откуда: Днепропетровск
прог. языки: PHP, JavaScript

Re: Прошу помощи в прошивке МК

Сообщение avr123.nm.ru » 09 янв 2011, 16:49

Кто ж за вас скажет реально ВАМ ее собрать или нет ?! :D Удивительно прям.

Я вам советую купить там http://mkpochtoi.narod.ru/price.htm иль еще где не ведаю, за 150 рублей:

- либо FT232RLна которой USB программатор для AVR без прошивки делается,

- либо atmega8 прошитую под USB программатор для AVR - "типа STK500" AVRISP ( я считаю это лучший вариант )

В письме пересылка 50 рублей, в Москве лично купить можно.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Прошу помощи в прошивке МК

Сообщение Angel71 » 09 янв 2011, 18:10

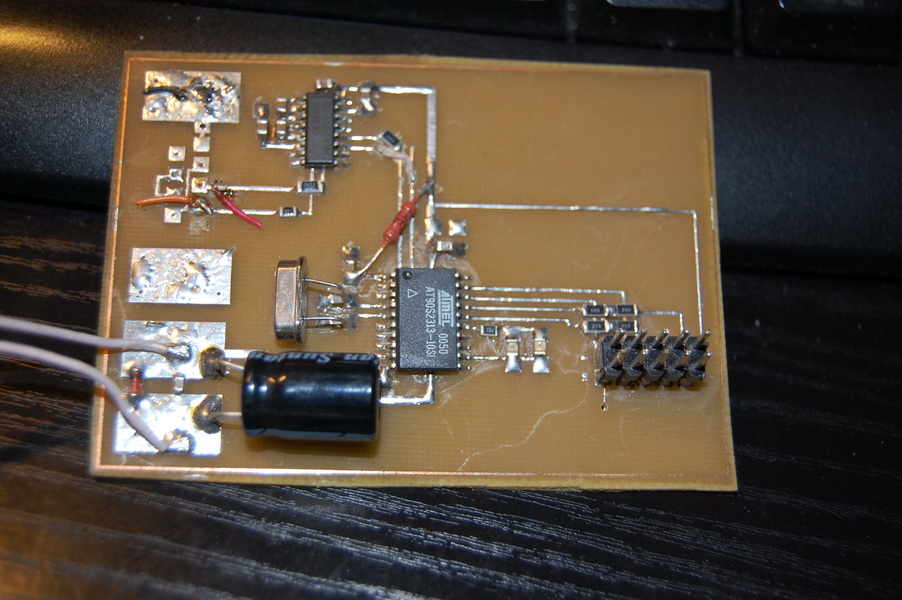

Flex, давай я тебе пришлю вот такой программатор

поиграешся, может и оживишь - там к разьёму компорта проводочки нужно припаять. он вроде рабочий, по крайней мере последний раз (хз скок лет назад) когда использовал, он был рабочим
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Прошу помощи в прошивке МК

Сообщение AVRus » 03 фев 2011, 03:36

Не хотел плодить тем..
Я купил тут http://cgi.ebay.com/USB-ISP-Programmer-for-ATMEL-AVR-51-ATMega-ATTiny_W0QQitemZ200460739146QQcategoryZ4661QQcmdZViewItemQQ_trksidZp5197.m7QQ_trkparmsZalgo%3DLVI%26itu%3DUCI%26otn%3D3%26po%3DLVI%26ps%3D63%26clkid%3D6812555680296113157
вот этот программатор, как я понял это копия USBasp от fischl'a, думаю воспользоваться для прошивки Khazama AVR Programmer, подскажите пожалуйста как в нем запрограммировать tiny26L на 4 MHz с внешнего кварцевого резонатора ?
Понимаю вопрос новичковый,
просто у меня в городе проблемы с доставкой Мк, и не хочется ждать месяц пока привезут новый если запорю этот :)
П.С. также если кто то скажет как прошить этот чип другим софтом, то буду благодарен.
AVRus

Сообщения: 41
Зарегистрирован: 03 фев 2011, 03:23
Откуда: Новгород

Re: Прошу помощи в прошивке МК

Сообщение smogy » 12 авг 2011, 12:47

тоже не хочу создавать новую тему, а потому собственно вопрос:
можно ли собрать ISP программатор, но заливать прошивку на мк, который не находится в готовой схеме?
smogy

Сообщения: 1
Зарегистрирован: 12 авг 2011, 12:37

Re: Прошу помощи в прошивке МК

Сообщение Myp » 12 авг 2011, 15:07

можно
самое простое это снабдить isp программатор маленькой платкой с разъёмом для втыкания туда нужных микроконтроллеров.
поищи в нете, есть платы для прошивки на разноногие контроллеры.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17186
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
