Проблема с STK-500

Все что связана с заливкой программ в микроконтроллеры.

Проблема с STK-500

Сообщение Timmy » 22 окт 2010, 20:15

Нужен небольшой Хелп. Эда приобрел программатор STK-500. В CodeVisionAVR при попытки чтения с чипа выдает: AVRISP error leaving programming mode.. Что может быть? Может я что то не так делаю? (запись не тестил нужно чтение фьюзов)
Особо по этой ошибке не гуглится, ошибка как на миниботе, так и на прошивке стороннего чипа, меги 64

компорт настроен на 115200

спасибо

Добавлено спустя 19 минут 11 секунд:

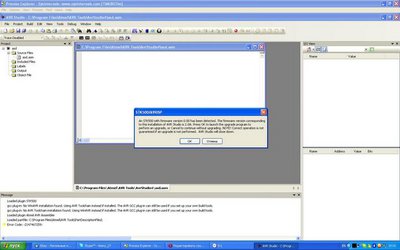

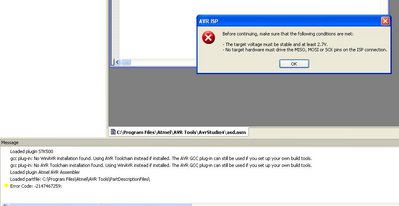

AVR Studio ругается так, далее пытается обновить и на этапе обновления говорит программатор не найден
Вложения
2
1
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: Проблема с STK-500

Сообщение EdGull » 22 окт 2010, 20:22

1.программатор в минибота воткнут?
2. питание в этот момент на минибот подано?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение Timmy » 22 окт 2010, 20:29

1 да
2 да
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: Проблема с STK-500

Сообщение EdGull » 22 окт 2010, 20:31

тогда ставь васик :D
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение Timmy » 22 окт 2010, 21:12

есть шеф

Добавлено спустя 37 минут 42 секунды:
Bascom AVR с программатором работает нормально
но баском последних версей
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург

Re: Проблема с STK-500

Сообщение EdGull » 22 окт 2010, 21:26

раз в васике все работает, то зови сишников на помощь
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 22 окт 2010, 22:59

Настройки неверно выставлены, у тебя не AVRISP программатор а STK500. В васике программатор может глючить а в студии железно работает. Скрины пошаговой настройки программатора в студии выложи, вместе помотрим
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение Timmy » 24 окт 2010, 11:22

Codevision
v 1.25.3 pro

настройки ком порта
ком порт 2 частота 115200

настройки программатора в кодвжн
atmel stk500/avrisp
com2
галочка стоит

перехожу в чип программер
ставлю вручную мега 32
частота стоит 16 мег

нажимаю read signature или read fuse получаю
Error leaving programming mode

испытательный стенд: минибот
акку заряжен, питание включено

закрываем кодвижен, ничего не выключая переключая,
переходим на баском авр и чтение успешно

Студия
открываем делаем автоконект, не выходит
ставим Стк 500 ком 2
жмем конект
переключает на AVRISP
жмем конект
переключает на AVRISP мкII
сначало предложение на ком после на юсб
соединение не проходит
ранее соединяло хоть (стк 500)

версия 4.18
при загрузке студии в месадж выводится

Loaded plugin STK500
gcc plug-in: No AVR Toolchain installation found. Using WinAVR instead if installed. The AVR GCC plug-in can still be used if you set up your own build tools.
Loaded plugin Atmel AVR Assembler
Loaded partfile: C:\Program Files\Atmel\AVR Tools\PartDescriptionFiles\
Error Code: -2147467259:
нехватает запятых? возьми пару отсюда ,,,,,,,,,,,,,,,,,,, =)
Timmy

Сообщения: 225
Зарегистрирован: 13 янв 2009, 11:19
Откуда: Санкт Петербург
