Выбор программатора...

Все что связана с заливкой программ в микроконтроллеры.

Сообщение Сергей » 08 ноя 2005, 17:43

Да я так и делал раньше. Просто когда на плате несколько МК... на каждый ставить разъем?? Не, я программы отлаживаю на специально отведенном для этого контроллера такогоже типа(мега8). Ну ладно это я решу. Вот возникли вопросы насчет этого программатора...
Не понятно, зачем нужен(на разъеме Х2) выход 2..  какому месту на контроллере он нужен. Выход 1 понято, это к моси. Выход три это кажись к светодиоду. Выходы 4, 6, 8, 10... к GND на контроллере чтоль? :roll:
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение -= Александр =- » 09 ноя 2005, 00:06

Завтра откопаю тот журнал Радио и отсканю. Там даже плата разведена!
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение JokerTM » 09 ноя 2005, 16:54

Сергей писал(а):Да я так и делал раньше. Просто когда на плате несколько МК... на каждый ставить разъем?? Не, я программы отлаживаю на специально отведенном для этого контроллера такогоже типа(мега8). Ну ладно это я решу. Вот возникли вопросы насчет этого программатора...
Не понятно, зачем нужен(на разъеме Х2) выход 2..  какому месту на контроллере он нужен. Выход 1 понято, это к моси. Выход три это кажись к светодиоду. Выходы 4, 6, 8, 10... к GND на контроллере чтоль? :roll:


Вывод 2 (Х2) для того, чтобы запитывать программатор от схемы с контроллером (что на мой взгляд гораздо удобнее) можно запитывать и от внешнего ИП  - +5В

Т.к программатор совместим с наборами STK200/300 выпускаимыми фирмой атмел то вывод 3 нужен для управления информационным светодиодом  на ихой плате.
Некоторые (с успехом на него вешают тактовый сигнал XTAL) и программируют контроллеры без кварца или когда по ошибке фьюзы были выставлены на внешний генератор.
JokerTM

Сообщения: 36
Зарегистрирован: 30 авг 2005, 12:10
Откуда: Магнитогорск

Сообщение ZPS » 11 ноя 2005, 18:55

avr123.nm.ru
Если ссылаешься на свой сайт, исправь хотябы ссылки на нем - часть картинок не грузится и страница 7 отсутствует.
"Мы лепили любовь, вышла баба с веслом..."
Аватара пользователя
ZPS

Сообщения: 20
Зарегистрирован: 26 янв 2005, 07:05
Откуда: Tallinn

Сообщение avr123.nm.ru » 12 ноя 2005, 04:10

ZPS писал(а):avr123.nm.ru
Если ссылаешься на свой сайт, исправь хотябы ссылки на нем - часть картинок не грузится и страница 7 отсутствует.


Да на месте стр 7. вот она:

http://avr123.nm.ru/avrpic07.htm

про картинки - напиши если не трудно какие не грузятся?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение i158 » 12 ноя 2005, 20:11

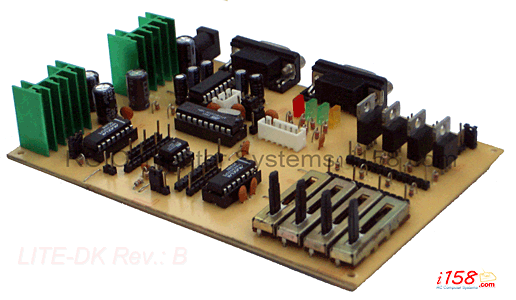

Я обычно использую Algorithm Builder, там схема программатора три диода и семь резисторов на ком порт. Если применяю многоножечный чип AVR, то на плате устройства ставлю индивидуальный разъем для прошивки. Если 8-ми пиновые, то использую вот такой самодельный комплект для разработки, см.фото. Описание, PCB есть на моей страничке [ http://www.i158.com/index.php?option=co ... &Itemid=45 ]
Вложения
i158

Сообщения: 4
Зарегистрирован: 12 ноя 2005, 01:33

Сообщение avr123.nm.ru » 12 ноя 2005, 20:24

а леарство есть для "алгоритм билдера" - попробовать хочется тоже. или инсталяшка пролеченая.  если есть то кинь мне в мыло плизззз.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение i158 » 12 ноя 2005, 23:03

Если для некоммерческого использования, то без регистрации можно официально пользоваться продуктом создавая код до 1К без функциональных ограничений в продукте. Я на микроконтроллеры возлагаю только задачи интерфейсных контроллеров, поэтому много кода под них стараюсь не писать.

При коммерческом использовании следует купить лицензию.

Algorithm Builder можно скачать с сайта г-на Громова  берите самую последнюю бетта. Там многое поправлено и добавленно много полезного для отладки проекта. http://algrom.net
i158

Сообщения: 4
Зарегистрирован: 12 ноя 2005, 01:33

Сообщение ZPS » 13 ноя 2005, 22:04

avr123.nm.ru
Сейчас открылось, но не открываются другие страницы. Видимо проблема сервера.
"Мы лепили любовь, вышла баба с веслом..."
Аватара пользователя
ZPS

Сообщения: 20
Зарегистрирован: 26 янв 2005, 07:05
Откуда: Tallinn

Программатор + отладчик

Сообщение nml » 23 ноя 2005, 17:58

http://avr.nikolaew.org - Программатор, работает со всеми AVR  ISP. Подключается по LPT(5 проводков) или COM (7резисторов+3 диода). По этому же шлейфу возможна реалтайм отладка - для этого в программу МК вставить модуль обработки прерываний SPI (USI). Отладчик обеспечивает просмотр и изменение памяти, регистров и периферии. Читает имена от IARа и Algorithm Builder-а.
nml

Сообщения: 2
Зарегистрирован: 23 ноя 2005, 17:49
Откуда: Minsk
Skype: nikolaew.org
