Программатор 5 проводков

Все что связана с заливкой программ в микроконтроллеры.

Программатор 5 проводков

Сообщение Master » 22 янв 2007, 13:51

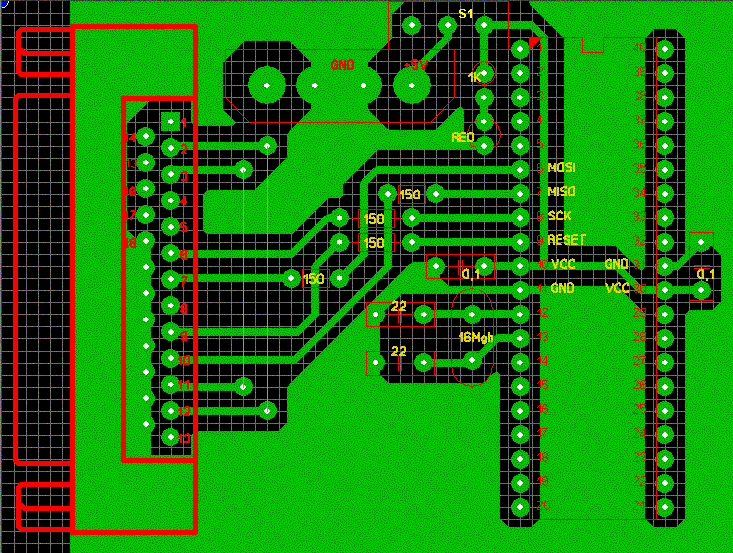

Спаял программатор 5 проводков, для Mega16. Все работает, но есть вопрос: при подключении к LPT начинает тускло светится светодиод, типа есть питание, хотя питание еще отключено выключателем. Потом при подаче питания светодиод начинает гореть нормально. Это опасно или нет. Прошил так контроллер раз 20, потом при последующей прошивке он перестал определяться. Купил еще один все работает, но светодиод тоже тускло светится - боюсь спалить и этот МК  :( .
Вложения
5 проводков.GIF
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 22 янв 2007, 14:03

В курсе было, что то про обратный диод по питанию внутри МК, может это как то с этим связано?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение D-M » 22 янв 2007, 14:08

всё нормально, эт чёт вроде паразитного питания
но это не сильно онасно у мя таже история  :wink:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Сергей » 22 янв 2007, 14:22

У мня также было. Просто нужно сначала включать питание МК а потом подсоединять к ЛПТ, это даже было гдето написано
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение Master » 22 янв 2007, 14:24

Это было в курсе avr123. Т. е. мне вначале втыкать питание, включать выключатель S1, а потом подсоединять лини ЛПТ?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение D-M » 22 янв 2007, 14:27

мне кажется так ЛПТ можно спалить :roll:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Сергей » 22 янв 2007, 14:30

ЛПТ можно спалить замыканием, причем очень быстро) А чтобы прошить без проблем - нужно на МК подать питание и только потом подсоединить разъем программатора(в данном случае грю про внутрисхемное программирование)
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение Master » 22 янв 2007, 14:35

Приходится выбирать между ЛПТ и МК. Я таким макаром включаю программатор для 90S2313, только там стоит микросхема буфер 74HC244.
Короче буду с зарплаты покупать детальки и собирать USB параллельный программатор (программатор которому все параллельно :D ). Уже и сайт нашел http://pol-sem.narod.ru/paraprog/paraprog.htm
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 22 янв 2007, 14:38

Сергей писал(а):ЛПТ можно спалить замыканием, причем очень быстро) А чтобы прошить без проблем - нужно на МК подать питание и только потом подсоединить разъем программатора(в данном случае грю про внутрисхемное программирование)

Так у меня и есть внутрисхемное программирование. Я программирую МК на отдельной плате, а затем вытаскиваю его отверткой (может я его погнул и он поэтому умер?) и вставляю в свою плату. А шить в каждой новой плате, которую я сделаю, я боюсь спалить ЛПТ.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Сергей » 22 янв 2007, 14:42

дык внутрисхемное это и есть когда шьешь в плате МК, или я разве ошибаюсь?? где 123, ща прояснит все нам) А когда вытаскиваешь кучу раз и всовываешь - это во-первых гемор, в во-вторых можно ножку отломать какуюнить - у мня такое было, после чего стал делать разъем на плате самой, и действительно уже год так шью и все ок! тьфу тьфу тьфу, чтоб не сглазить)
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение Master » 22 янв 2007, 14:51

А я чтобы ножку не отломать ставлю МК в панельку цанговую и такую же панельку ставлю на плате и вынимается легче. А панельку взял не на dip40, а на 48. 1-ю и 43-ю дырачку забил спичкой, а на ответной части отломал соответствующие ножки и сделал таким образом ключ от неправильного включения, а то из-зи неправильного втыкания МК спалил 2 шт. 90S2313.
А насчет геморно втыкать-вынимать я решил, что лучше так чем ЛПТ спалить какой-нибудь новой схемой, в которой припой затек на землю или еще чего-нибудь у меня такое уже было.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 22 янв 2007, 14:57

A-V-R-1-2-3-иииииииииии ты где-е-е-е?!!!1
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Master » 22 янв 2007, 15:22

Кажись avr123 обиделся? Я не хотел.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 22 янв 2007, 15:25

Master писал(а):В курсе было, что то про обратный диод по питанию внутри МК, может это как то с этим связано?


да, это питание через защитный диод ножки МК.   для этих диодов не рекомендуют превышать ток 1 мА.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 22 янв 2007, 15:28

внутри-схемное ICP  или внутри-системное ISP  это когда МК програмится в том устройстве в котором работает.

это написано на стр. 7 курса.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
