Проблема с STK500

Все что связана с заливкой программ в микроконтроллеры.

Проблема с STK500

Сообщение d3xr » 12 июл 2011, 22:51

Возникла проблема с программатором STK500 от Семенова Михаила.
Только сегодня первый раз решил воспользоваться, установил драйвера, определилось как PROTOSS AVR910 USB PROGRAMMER, в свойствах COM3 на скорости 9600. Операционка win7

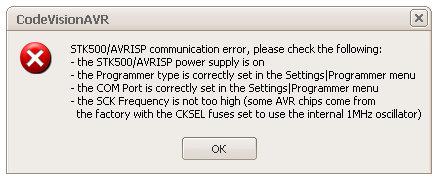

В CVavr выдает ошибку типа stk500/avrisp communication error, please check the following...
все сделал что там написано - проблема не исчезла.

Стоит мега16, кварц на 16 и кондеры 22пф, питание есть, ресет к 5в подтянут. В настройках cvavr выбрано мега16, 16мгц, программатор, Не могу ни фьюзы считать, ни запрограммировать, вылезает ошибка.
2 повторите команду при ошибке в CVAVR - она бывает часто.png
2 повторите команду при ошибке в CVAVR - она бывает часто.png (9.47 КиБ) Просмотров: 4769


Пробовал бесчисленное количество раз, проверил линии 5в и 0 на микроконтроллере, пробовал запускать с питанием от стабилизатора, от программатора, все вместе тоже. Прозвонил MISO MOSI SCK RESET на программаторе и на МК, все вроде подключено правильно..

Пробовал Васик, он вообще виснет. Фьюзы как тут выставил, forum2/topic3139.html , хотя какой от них толк, я их даже не зашил... МК тоже новый, Atmega16A, ни разу не юзаный (мной), куплен у того же Семенова Михаила.

Что делать? :cry:

____________________
могу фото платы выложить, нужно? Макетка к сожалению, мой лазер не позволяет утюжить, картридж сдох
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Проблема с STK500

Сообщение avr123.nm.ru » 12 июл 2011, 23:15

Нет связи с прогером, либо неуказан COM порт, либо он занят чем-то, либо у вас прогер прошлого типа с програмным USB и если у вас Вин7 то могут быть проблемы. Рекомендую вам использовать Вин ХП, даже на виртуальном ПК либо установить как вторую ОС на ПК. На Вин ХП старые программаторы работают хорошо.

Нынешние программаторы делаются на аппаратном моcту USB-UART CP2102 - такой мост надежно работает на всех ОС.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с STK500

Сообщение d3xr » 12 июл 2011, 23:27

Этот вроде на меге8 сделан. Думаете проблема с системой все же? А то у меня паника :)
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Проблема с STK500

Сообщение galex1981 » 12 июл 2011, 23:32

На Win7 я его так и не настроил - у нее COM порты работают отлично от WinXP, также как Авр, рекомендую установить WinXP
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK500

Сообщение avr123.nm.ru » 12 июл 2011, 23:41

Если будете ставить вторую ОС - ОБЯЗАТЕЛЬНО сделайте бэкап важных для вас данных !
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с STK500

Сообщение d3xr » 13 июл 2011, 15:41

Поставил чистую Windows XP Sp3 (не сборка) в VirtualBox 4. Не обнаруживает программатор.
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Проблема с STK500

Сообщение d3xr » 15 июл 2011, 10:37

Пробовал XP Sp2, Sp3, сборки различные, на разных виртуальных машинах.. После установки драйверов возле AVR910 USB Programmer появляется восклицательный знак, и ошибка с кодом 10 (не удалось запустить устройство).

При установке другого драйвера определяется как PROTOSS AVR910 USB Programmer и все аналогично.

Из какой именно папки устанавливать надо? И что делать то теперь??
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Проблема с STK500

Сообщение d3xr » 15 июл 2011, 15:20

Достал еще один хард, накатил на него чистую Windows XP, установил дрова - все без проблем подцепилось.
Вывод: Windows 7 и виртуальные машины имеют не очень хорошую совместимость с данным программатором.

Модераторы, может стоит закрыть тему и поместить в forum14? :)
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань

Re: Проблема с STK500

Сообщение avr123.nm.ru » 15 июл 2011, 16:18

именно из-за повального перехода на Win7 и был обновлен программатор на аппаратный интерфес USB-UART и софт под протокол stk500 v2
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Проблема с STK500

Сообщение d3xr » 15 июл 2011, 20:42

Кстати спасибо большое тех.поддержке Семенова Михаила, очень грамотное сопровождение своей продукции :)
Аватара пользователя
d3xr

Сообщения: 201
Зарегистрирован: 01 июн 2010, 08:04
Откуда: Казань
