**Сергей** » 22 окт 2008, 21:48

Посмотрите файлы гербера, не пойму правильно или нет, сверловку не понимаю как посмотреть.
Схему чуть подправил еще, конденсатор C9 перенес ближе к корпусу.

Добавлено спустя 15 минут 59 секунд:
Да, забыл сказать, смотрю в ViewMate 10.2, слои я смотрю через "Import Gerber", а Drill там чегото не найти, точнее есть но формат другой

**Виталий** » 23 окт 2008, 08:10

Я вижу косяк!

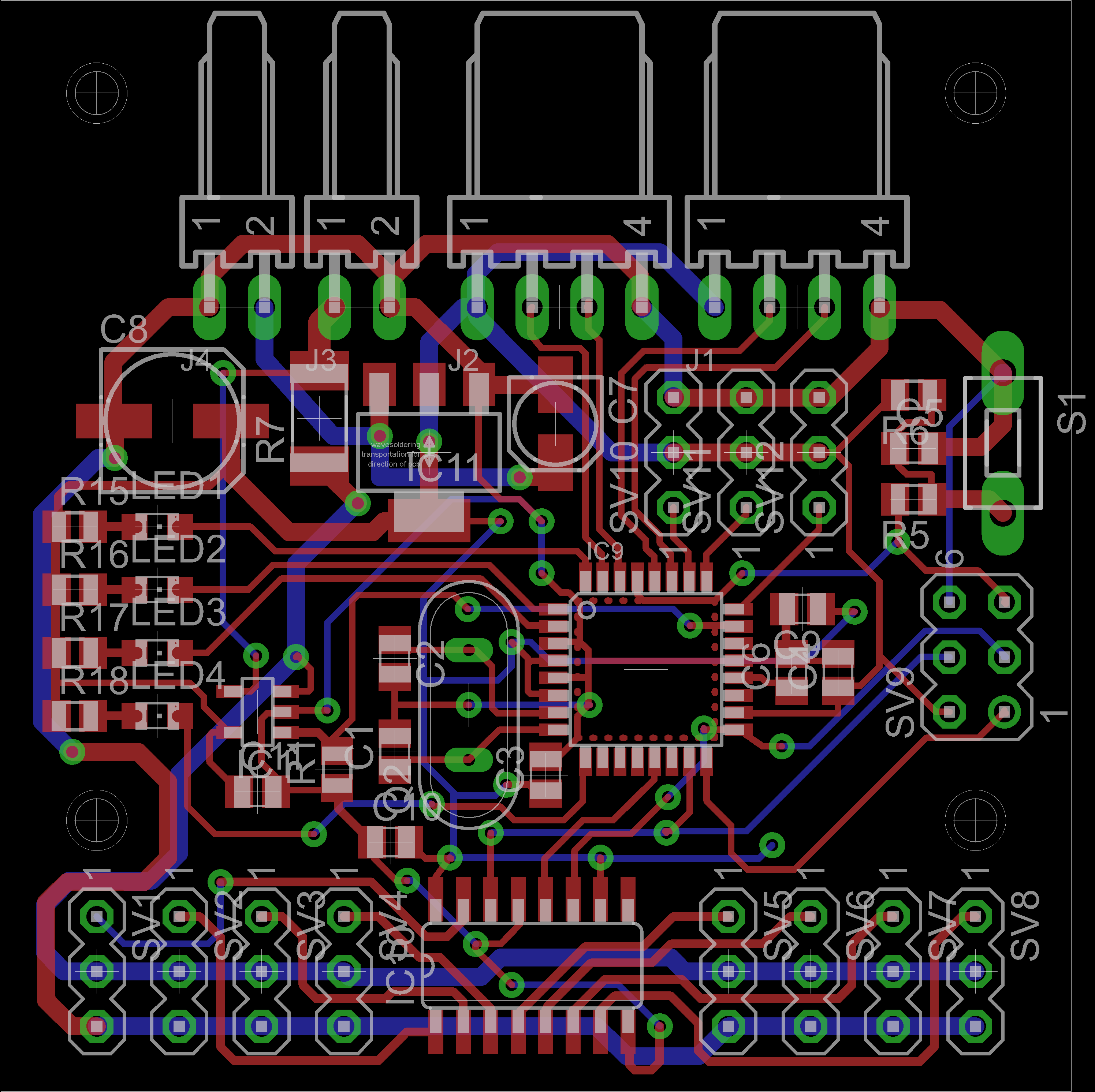

Игл сделает гербер с открытыми переходными отверстиями, а кварц который на них стоит - имеет металлический корпус и будет коротить. Мне так кажется.
Вобщем переходные отверстия под кварцем мне кажется это плохо.

**=DeaD=** » 23 окт 2008, 08:27

Ну не фатально - можно и бумажную подложку сделать.

Добавлено спустя 19 секунд:
Но глюк будет суровый в плане поиска, если сразу не заметить

**blindman** » 23 окт 2008, 09:42

В DRC в вкладке Masks надо подстроить Limit - например если там поставить 0.6mm то переходные диаметром 0.6мм и менее будут закрыты маской.

**Сергей** » 23 окт 2008, 13:17

Кстати, можно заменить этот кварц на чип-кварц, у него тогда будет снизу подложка пластмассовая черная, как на чип-конденсаторах. Только вот не могу найти чип-кварц в eagle, где он там?

А файлы гербера то правильно сделаны? Как в ViewMate посмотреть Drills в формате xln ?

Добавлено спустя 31 минуту 1 секунду:
Да, кстати, blindman, а расширение у Гербер-файлов должно быть *.grb или *.gbr ?

**blindman** » 23 окт 2008, 13:19

я смотрел в gerbv, насколько я могу судить - нормально. насчет viewmate - наверно он хочет какое-то определенное разрешение для файлов excellon - посмотри в жиалоге открытия, должно быть написано какие расширения файлов он ожидает.

**Сергей** » 23 окт 2008, 13:59

Короче, ViewMate слои нормально читает, а для Drill другой формат нужен, типа *.dr.
Кварц оставлю таким какой есть, нашел я smd-кварцы, они слишком много места занимают, придеца переразводить. Для тестовой версии думаю достаточно положить подложку.

Добавлено спустя 2 минуты 28 секунд:
Так что отправлю в Резонит, узнаю стоимость.

**blindman** » 23 окт 2008, 13:59

Какой еще другой формат ? EXCELLON - стандарт де факто. Попробуй переименовать файл, чтобы было расширение которое прога хочет

**Сергей** » 23 окт 2008, 14:15

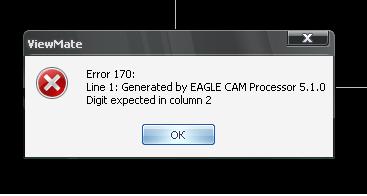

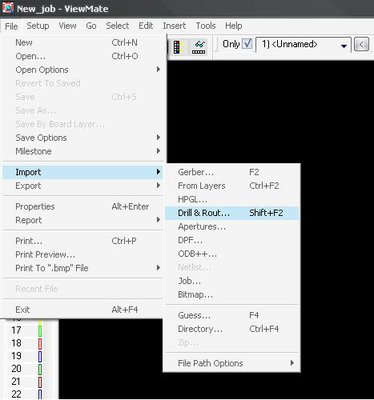

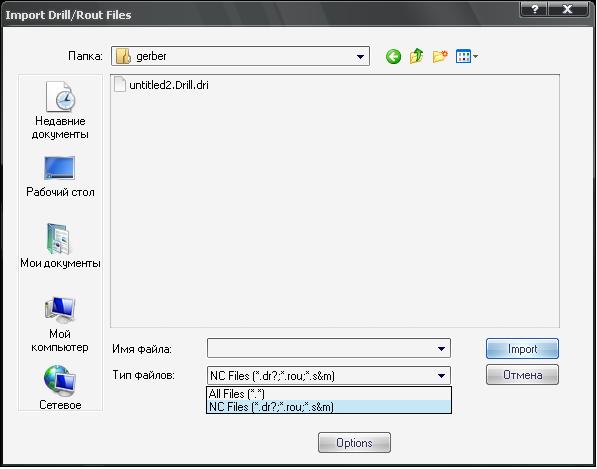

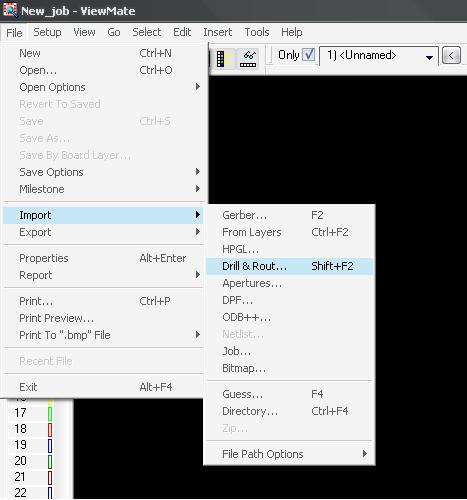

Значит вот какие дела, сначала я выбрал в Import файлы которые он хочет видеть - но увидел лишь .dri естессно его не смог прочесть, потому как это не то. Ошибку выдал и все, как показал на рисунке.

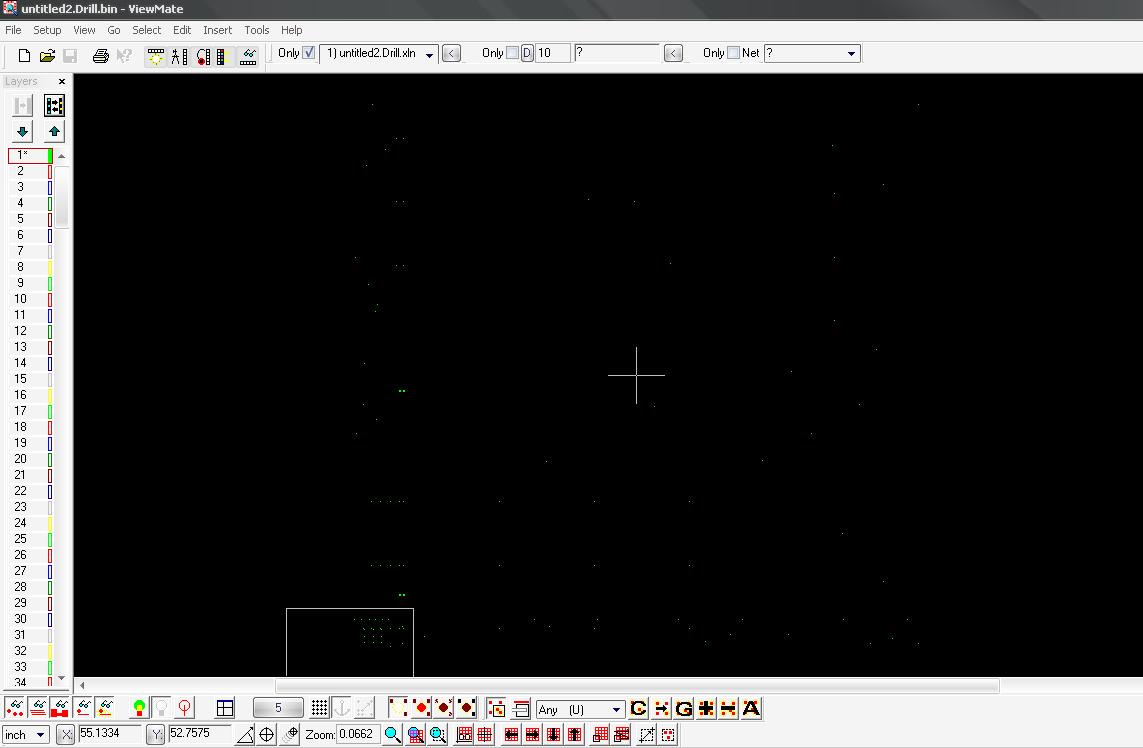

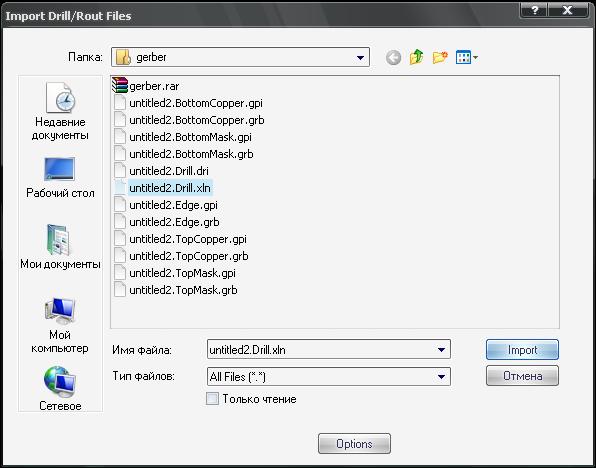

Потом я выбрал All files и выбрал xln, он его открыл без ошибок только раскидал(видимо это есть отверстия) по огромному пространству в хаотичном порядке

Добавлено спустя 31 секунду:
Смотреть снизу вверх =)

**blindman** » 23 окт 2008, 15:30

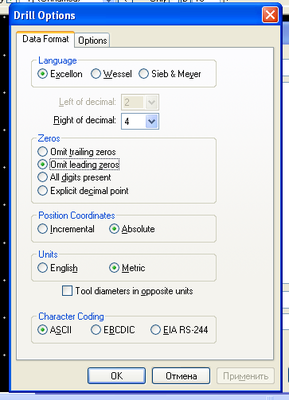

У меня вот стакими настройками нормально ипортировался

**Сергей** » 23 окт 2008, 15:38

Значит буду разбираца..

**Сергей** » 24 окт 2008, 12:40

Вот резонит прислал прайс на изготовление этой платы. Допишу окончательно софт, проверю и если не будет изменений в плате то отправлю в заказ

**Сергей** » 26 окт 2008, 16:04

Да, кстати, совсем забыл! Я хотел сделать так, чтобы можно было подавать напряжение уже стабилизированное на разъемы с интерфейсами UART или I2C ( на схеме видно ), либо нестабилизированное от источника на разъем питания, от него уже идет на стабилизатор и уже потом питает схему. Все вроде бы понятно, но если подать питание с разъемов интерфейсов то что будет происходить со стабилизатором напряжения? Или ему пофигу что на его выходе есть напряжение? Ну както криво объяснил, надеюсь понятно

**EdGull** » 26 окт 2008, 16:24

если поставить диод в обратку с выхода на вход согласно ДШ то пофигу, он собственно для этого там и стоит.

**Сергей** » 26 окт 2008, 16:43

Понял, исправлю, спасибо! Да, видел этот диод, вылетело из головы
