**=DeaD=** » 19 окт 2008, 00:33

Это инструмент Tools \ Ratnest надо вызвать после загрузки. А рисовать такое - полигоном, а назначать ему сеть - командой NAME.

**Сергей** » 19 окт 2008, 16:51

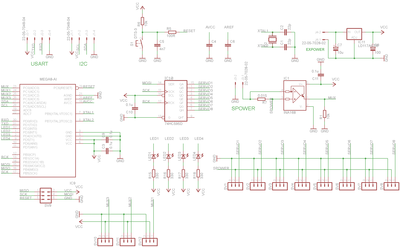

Я думаю можно убрать обвязку с AVCC и AVREF, во-первых у 10мкГ корпус 1812 - большой очень, две таких индуктивности занимают много места, во-вторых максимальное Vout у INA168 в данной схеме примерно 2.51В, следовательно разумно использовать внутренний ИОН 2.56В.
Что скажите? Просто если убрать эту обвязку то ноги болтаца будут или нормально?

**Сергей** » 22 окт 2008, 01:27

Увидел как делают в таком случае - вешают 100нФ на землю от AVCC и AREF, я так же сделал.

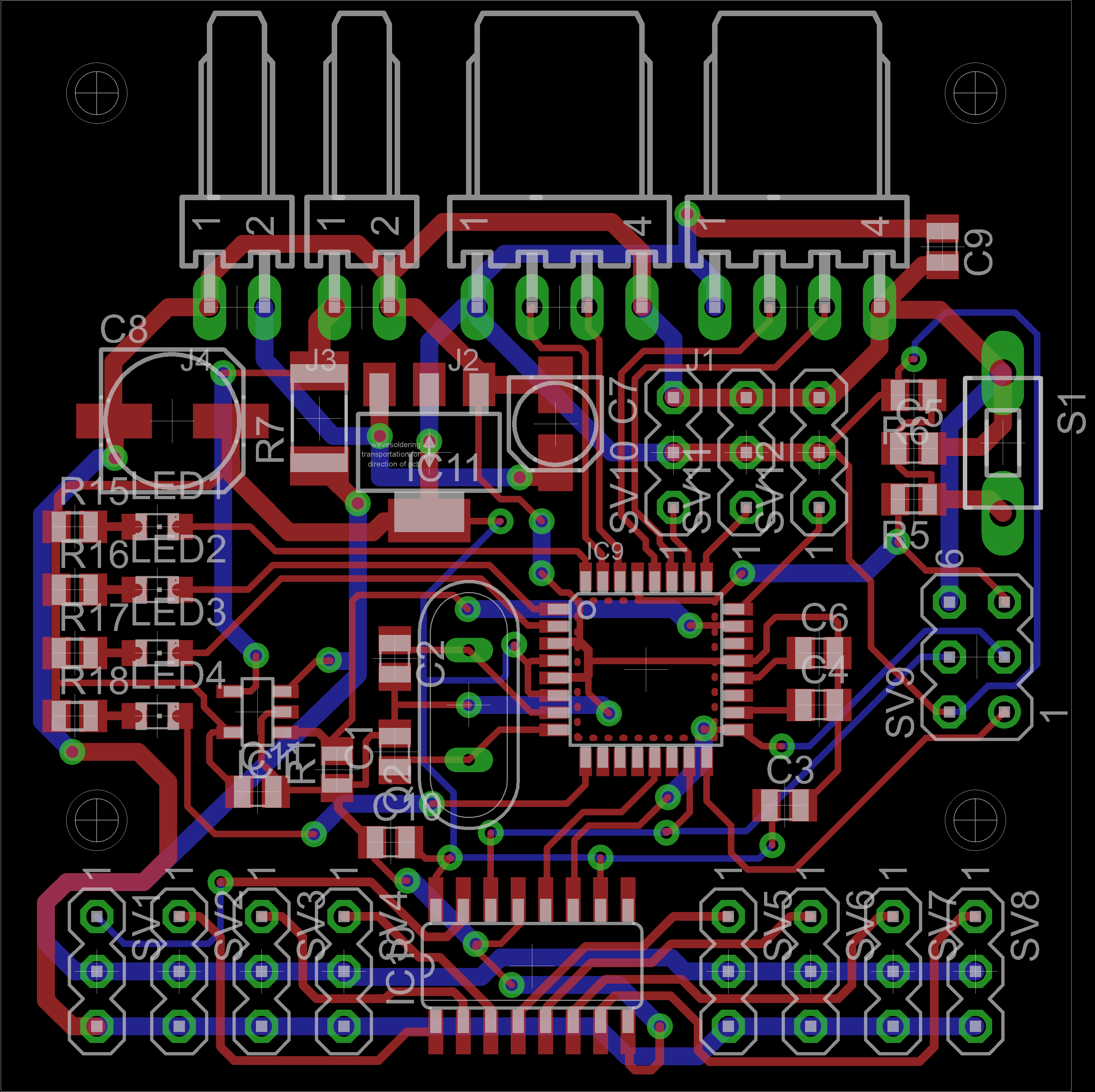

Вот сейчас все переделывал под DRC резонита, без ошибок и вроде попроще чем было.

ЗЫ я у 3-х ногих разъемов поменял площадь дорожки в либе, сделал меньше, а то слишком здоровые были.
Так что если кто качать будет то у него будет отображаца большие.

**=DeaD=** » 22 окт 2008, 08:56

Сергей, вот зачем ты всё сломал? Нафига было юзать землю с кварца?

Добавлено спустя 1 минуту 23 секунды:
И дорожки разной ширины нафига?

**Сергей** » 22 окт 2008, 11:37

Дык земля кварца всеравно с МК соединена, так же эта земля питает 74HC и INA168 - сервами то она отдельна или опять не так?

А насчет дорожек насколько я знаю если есть возможность делать толще то нужно делать толще или нет?

**Mazayac** » 22 окт 2008, 12:04

Категорически нельзя что-либо подключать к "земле" конденсаторов кварца :evil:

По дорожке, соединяющей эти конденсаторы с МК, потекут импульсные сигнальные токи, которые с очень большой вероятностью могут вызывать сбои МК, вплоть до перезагрузок и зависаний.

**Сергей** » 22 окт 2008, 12:06

То есть необходимо землю не трогать пока она не достигнет земли МК ?

**Mazayac** » 22 окт 2008, 12:11

Читать здесь: http://www.gaw.ru/html.cgi/txt/app/micros/mb90/pcb.htm
Пункт "Расположение кварцевого резонатора и разводка сигнальных цепей "
Но лучше - "от корки до корки"

**Сергей** » 22 окт 2008, 12:12

Чегож раньше не дали то ))

**Mazayac** » 22 окт 2008, 12:13

Да всем не успеваю давать

Ссылка чуть ли не самая ходовая.

И AVCC нельзя бросать неподключенной, хоть с конденсатором, хоть без :no:

**=DeaD=** » 22 окт 2008, 12:18

Сергей писал(а):Чегож раньше не дали то ))

Это кто не дал? Вики \ Общая теоретическая подготовка \ Проектирование печатных плат - всё есть!

**Сергей** » 22 окт 2008, 12:22

Mazayac писал(а):И AVCC нельзя бросать неподключенной, хоть с конденсатором, хоть без

То есть подвести питание обязательно?

Добавлено спустя 31 секунду:

=DeaD= писал(а):Это кто не дал? Вики \ Общая теоретическая подготовка \ Проектирование печатных плат - всё есть!

Только не ВиКи

**Mazayac** » 22 окт 2008, 12:23

Сергей писал(а):То есть подвести питание обязательно?

Да. На крайний случай - просто подать туда VCC.
А дроссели есть и в корпусах 0805, нечего за их счет место на плате экономить.
Если кто не найдет дросселя - поставит резистор низкоомный, все равно лучше, чем ничего.

**Сергей** » 22 окт 2008, 18:40

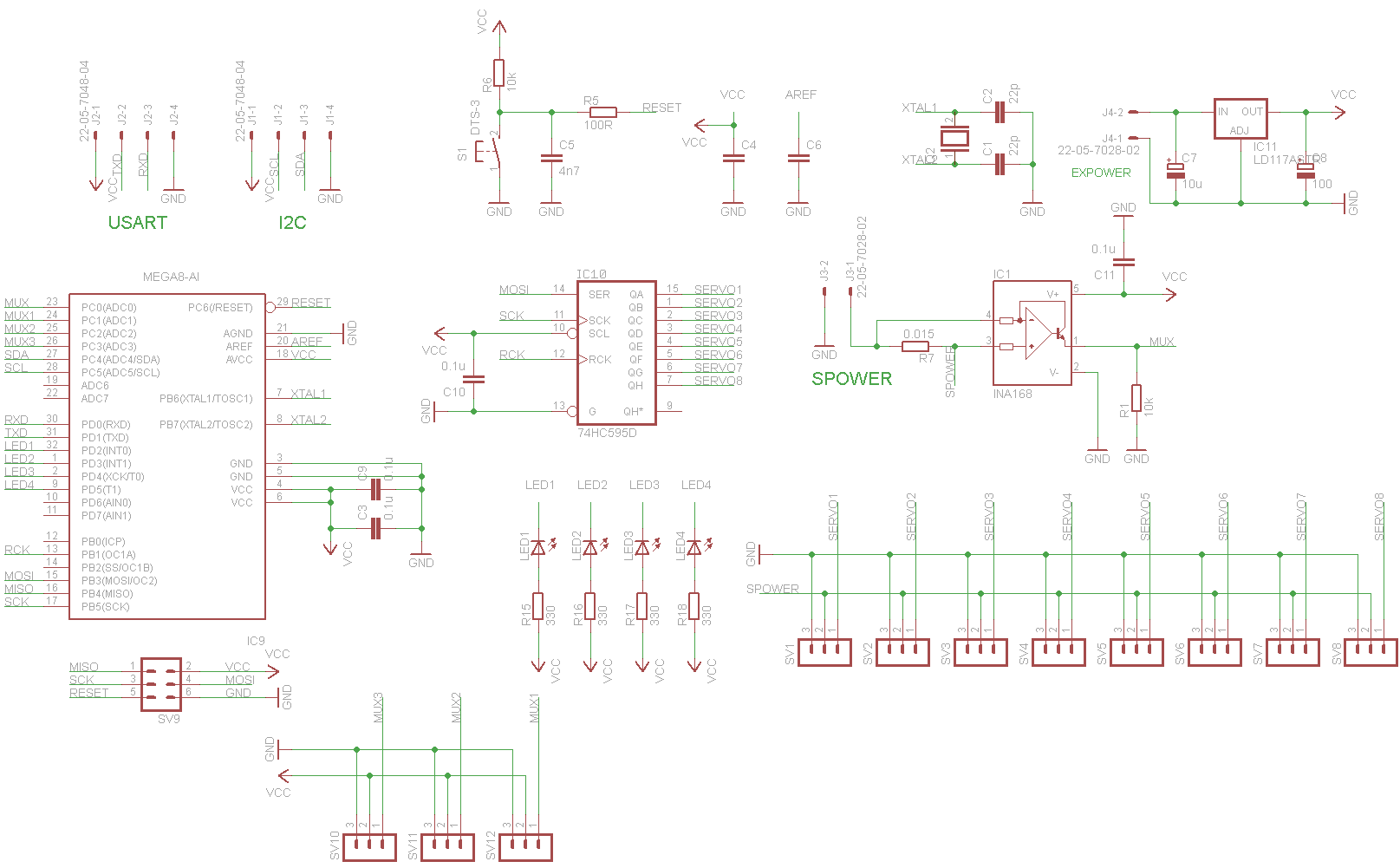

Не стал ставить индуктивности, как я уже писал, хватает внутреннего ИОН 2.56, а напряжение питание самой схемы 3.3В, AVCC подключил к VCC + коднер.

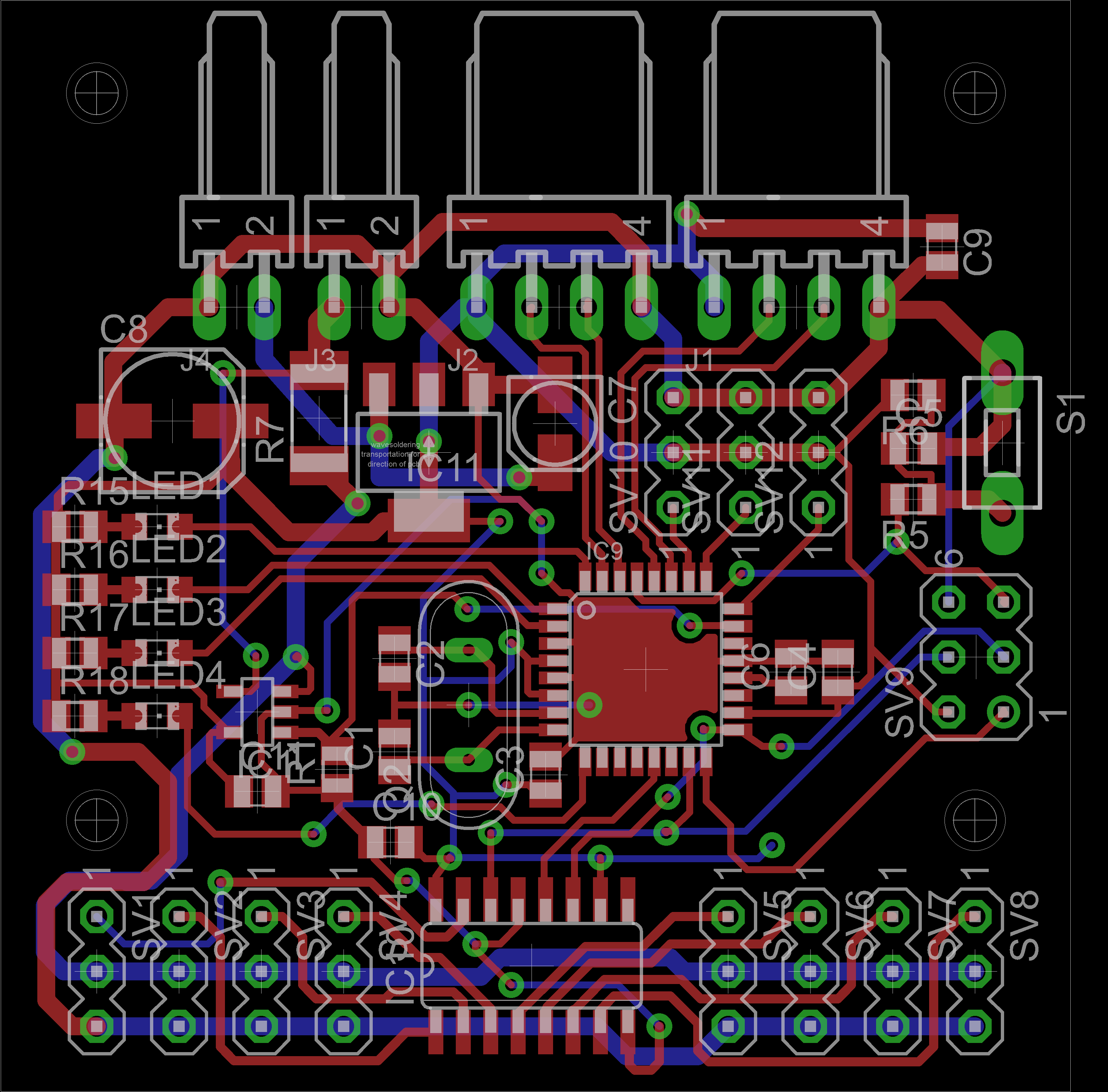

Исправил разводку земли, теперь кварц и шунтирующие кондеры вроде разведены более правильно.

**=DeaD=** » 22 окт 2008, 19:06

Вроде явных косяков не вижу по разводке платы.
