**EdGull** » 15 окт 2008, 21:50

земля кварцевых кондеров должна земле меги идти, а не к чёрту на кулички

**=DeaD=** » 15 окт 2008, 22:00

Может робобас всё-таки и платку уменьшить?

кстати, чего не выкладываешь в орле?

PS: Кварц и кондёры на нём - наиболее чуствительная вещь, их аккуратней всего разводить надо. Ну и питание МК лучше аккуратно разводить, особенно землю - чтобы не через МК шло питание земли серв.

**Сергей** » 15 окт 2008, 22:06

=DeaD= писал(а):Может робобас всё-таки и платку уменьшить?

Зачем здесь робобас?
Я плату и так вроде уменьшил, просто если еще меньше то кажись дороже будет уже.. нужно еще спрашивать сколько такая будет стоить. Плата прошлых размеров 60х50мм с масками с обеих стророн по калькулятору Резонита получилась 2160 за 10шт. А так нужно еще им писать узнавать конкретно на плату.

=DeaD= писал(а):кстати, чего не выкладываешь в орле?

дык все просят в рисунках. я думаю врядли кому пригодица в орле

=DeaD= писал(а):PS: Кварц и кондёры на нём - наиболее чуствительная вещь, их аккуратней всего разводить надо. Ну и питание МК лучше аккуратно разводить, особенно землю - чтобы не через МК шло питание земли серв.

я вроде землю серв вывел до самого коннектора. А кварц и кондеры подвел до МК

**=DeaD=** » 15 окт 2008, 22:36

Выложи в орле, чего-то у тебя хронически неправильно земля у кварца разведена

**Victorovych** » 15 окт 2008, 22:42

Сделай лутом пилотный образец и попробуй отладить, может поменять чего прийдется, чтоб потом по живому дороги не кроить

**Сергей** » 15 окт 2008, 23:03

=DeaD= писал(а):Выложи в орле, чего-то у тебя хронически неправильно земля у кварца разведена

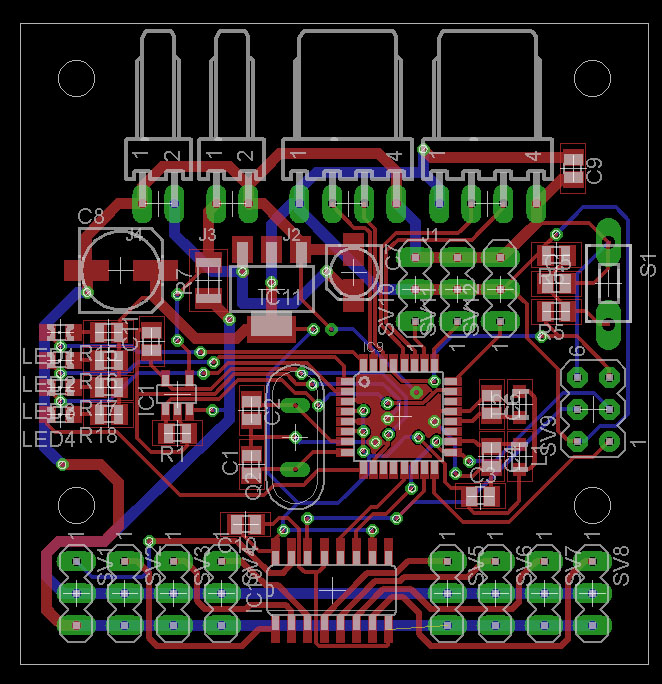

Выложил

Victorovych писал(а):Сделай лутом пилотный образец и попробуй отладить, может поменять чего прийдется, чтоб потом по живому дороги не кроить

Ну такую плату то я не сделаю лутом, тут без металлизации никак. А вообще проблемно будет делать такую плату вручную. А что отладить то? У меня методы управления сервами есть, методы работы с АЦП есть, остальное все обвязка

**=DeaD=** » 15 окт 2008, 23:16

Вот же ж тебе лень было еще и схему приложить

партизанен!

**Сергей** » 15 окт 2008, 23:52

Чъйерт, пропалили) Вот, лови

**=DeaD=** » 16 окт 2008, 00:09

Фуф задолбался временно без схемы пытаться это сделать, видимо уже завтра

по моему всё можно на 1 сторону поместить, хотя конечно надо пораскидать правильно компоненты, пока ощущение что они вообще случайным образом по плате расставлены

**Сергей** » 16 окт 2008, 00:15

Ну наполовину случайным образом

Только втихаря робобас не засунь

**Сергей** » 17 окт 2008, 20:29

=DeaD= писал(а):..видимо уже завтра ..

Видать работы у тебя много, так что я подожду сколько нужно

**=DeaD=** » 18 окт 2008, 17:20

Вот:

Добавлено спустя 1 минуту 35 секунд:

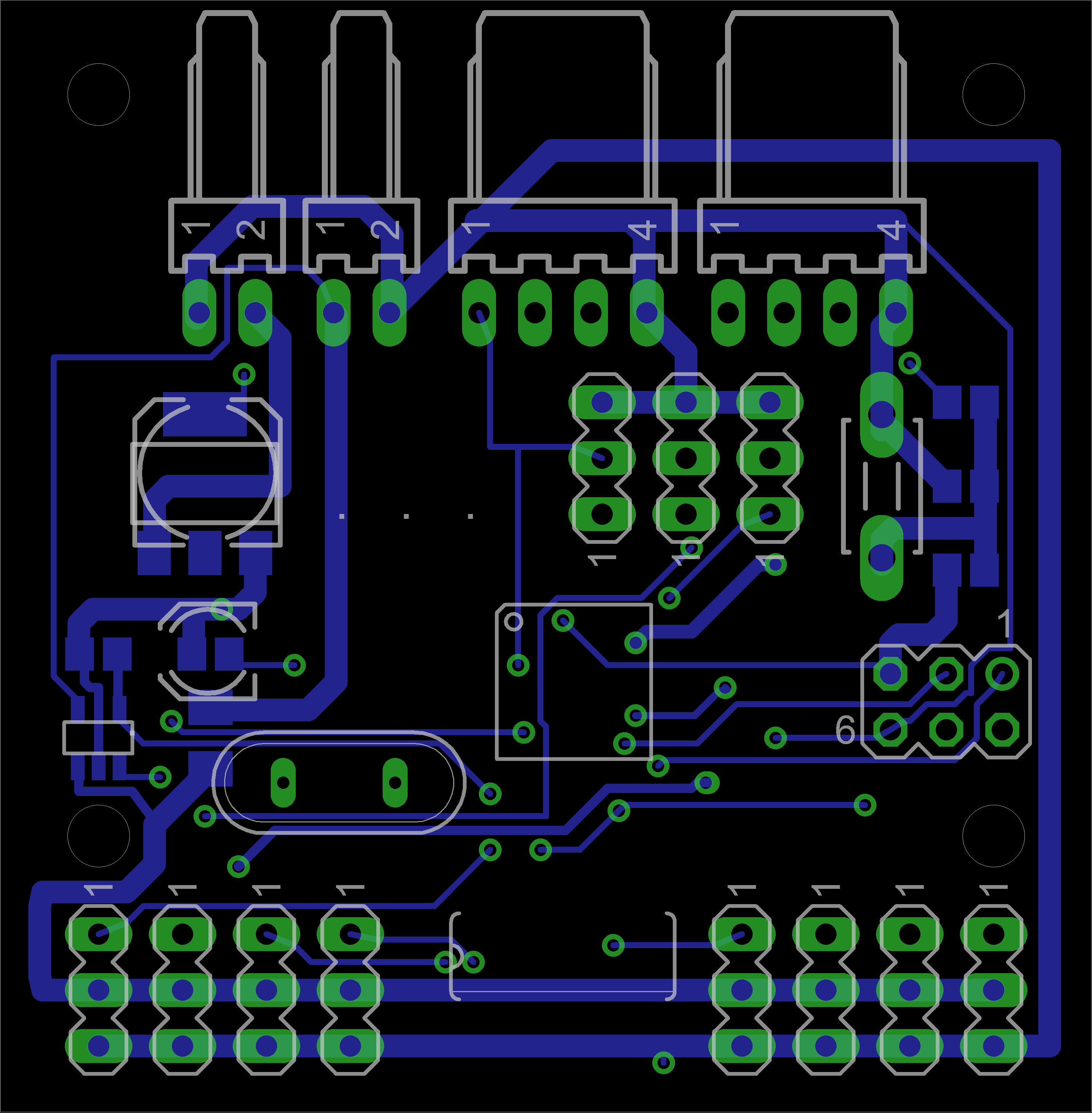

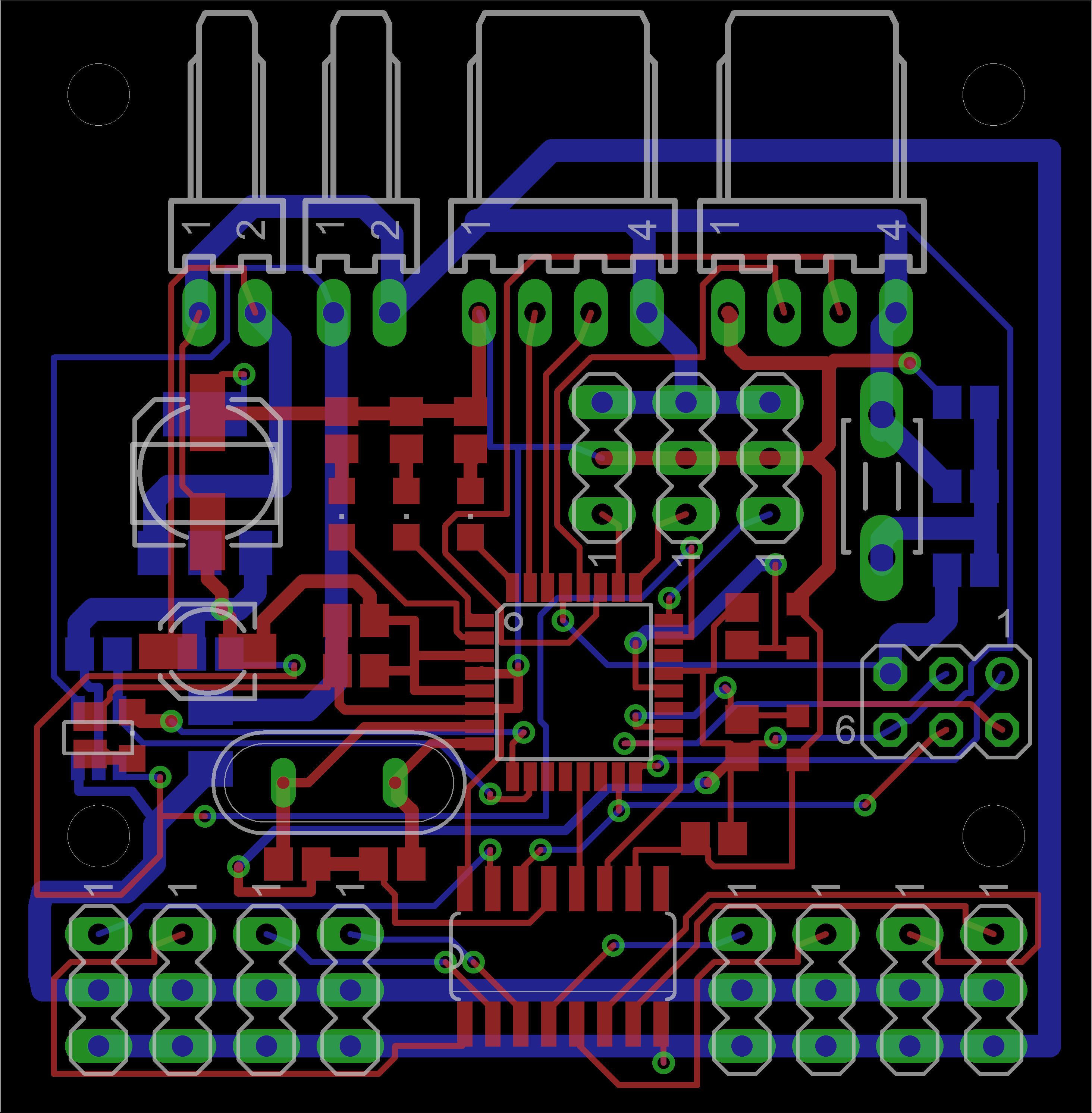

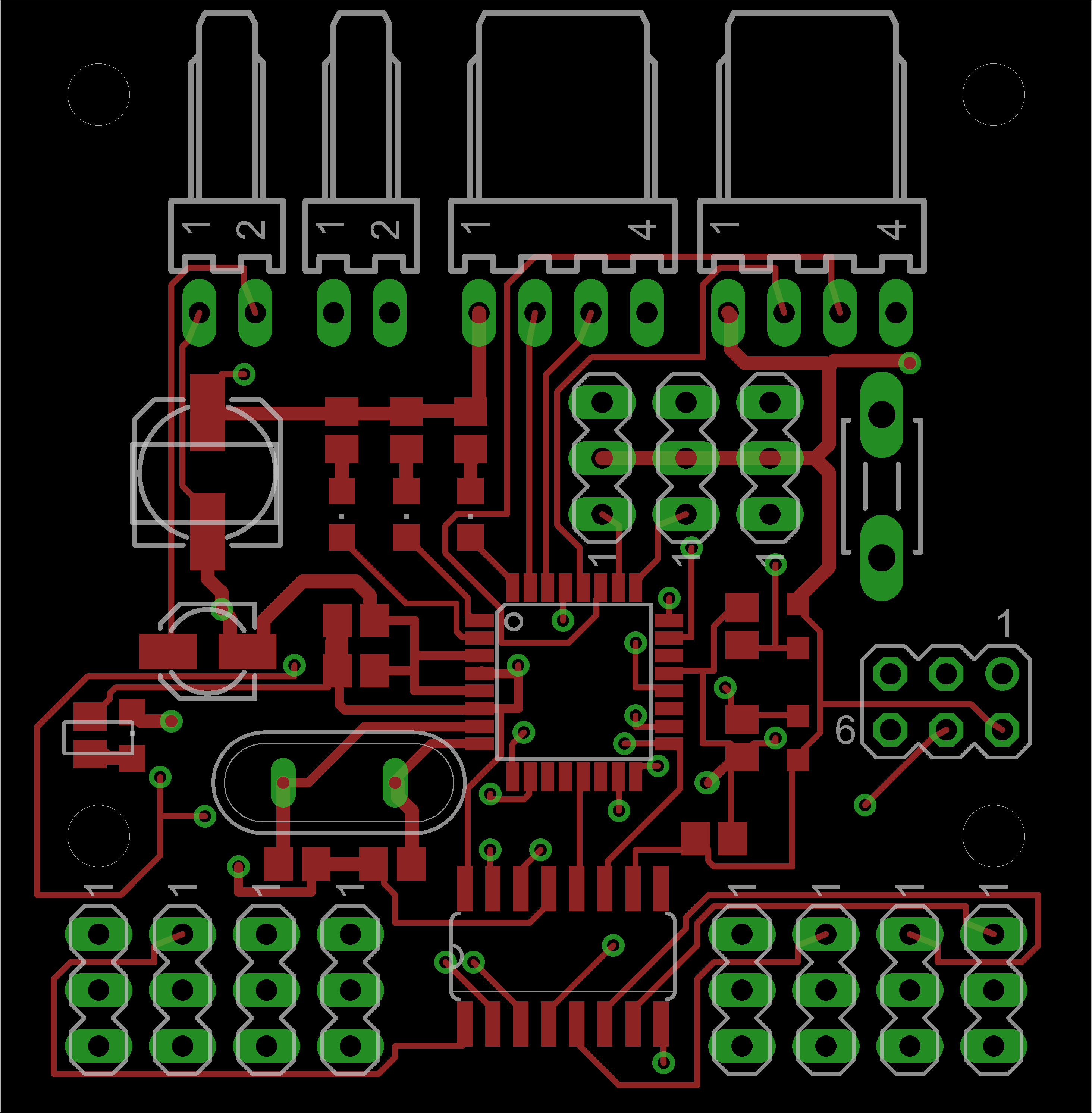

Кварц с кондёрами аккуратно разведен, все детальки на 1 стороне и питание разведено по возможности корректно.

**Сергей** » 18 окт 2008, 22:27

Ухты, круто, зачет) :beer:

**=DeaD=** » 18 окт 2008, 23:43

Но за мной надо всё перепроверить еще

а то мало ли чего я мог не так сделать

схему не трогал - сразу скажу

**Сергей** » 19 окт 2008, 00:23

А как ты залил под МК проводник?
