Изготовление плат методом Директ-Тонер

Все что связано с изготовлением ПП

Re: Изготовление плат методом Директ-Тонер

Сообщение rig » 29 июл 2008, 11:00

в лазернике печка выглядит в виде трубы с вставленной внутрь галогеновой лампой с верху и резинового валика с низу.
с одной стороны на трубе шестеренки с приводом, с другой закреплена через ось.
провода на лампу выходят с обоих концов трубы.
температура контролируется датчиком прижатым к трубе
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Изготовление плат методом Директ-Тонер

Сообщение -= Александр =- » 29 июл 2008, 11:40

Тоесть то что там на видео - это по-сути и есть печка + двигатель?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Изготовление плат методом Директ-Тонер

Сообщение Виталий » 29 июл 2008, 11:43

Да что же такое...
На видео - ЛАМИНАТОР.
http://thomaspfeifer.net/laminator_temp ... gelung.htm
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: Изготовление плат методом Директ-Тонер

Сообщение rig » 29 июл 2008, 12:37

очень похоже.
ламинатор отличается от печки лазерника способом нагрева, в ламинаторе что я разбирал нагревательный элемент (два шт) спрятан в алюминиевый кожух и закреплен над/под прорезью для бумаги.
конструкция нагревателя такая, что радиатор огибает валики (отдельно верхний и нижний) по максимуму, валик как бы спрятан внутри, для протяжки бумаги остается небольшая щель.
похоже на принцип работы ИК печки.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Изготовление плат методом Директ-Тонер

Сообщение -= Александр =- » 29 июл 2008, 13:18

Не, ИК-печка - это не айс... Горячие валы нужны - они как утюг работают...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Изготовление плат методом Директ-Тонер

Сообщение rig » 29 июл 2008, 14:08

.gif
.gif (6.24 КиБ) Просмотров: 2237

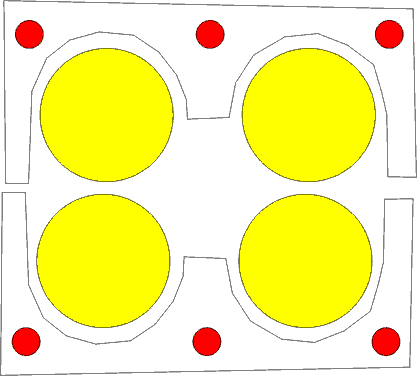

примерно так выглядел ламинатор. красные гружки - нагреватель
желтые - резиновые валы
контур - радиатор
и котировался ламинатор - как горячие валы!
были проблемы частенько, при протяжке пленки края немного съезжали. для ламинирования это не страшно а при печати плат очень даже важно, поэтому я как то настороженно отношусь к идеи с ламинатором.
сам делая плату утюгом не двигаю, если двигать то дорожки смазываются.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Изготовление плат методом Директ-Тонер

Сообщение Master » 29 июл 2008, 15:01

сам делая плату утюгом не двигаю, если двигать то дорожки смазываются.

Я вот этого не понимаю, к меня дома утюг так у него поверхность с ямочками и я им всегда елозю по плате туда сюда и еще ниразу дорожки не смазались.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Изготовление плат методом Директ-Тонер

Сообщение -= Александр =- » 10 авг 2008, 18:33

А я обычно прогреваю неподвижно под грузом, а потом прохожусь очень аккуратно ребром утюга... Брака уже очень давно не случалось...

Кстати я выдрал термовал из HP LaserJet6L - на днях поиграюсь посмотрю. 2мм через негро прогнать не проблема.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Изготовление плат методом Директ-Тонер

Сообщение MiBBiM » 27 ноя 2009, 00:44

вот обычным ламинатором переносят (смотреть с 4:50)
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Изготовление плат методом Директ-Тонер

Сообщение Ворон » 27 ноя 2009, 02:01

первое видео не работает(
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань
