Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Все что связано с изготовлением ПП

Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение -= Александр =- » 24 янв 2008, 12:24

Сабж. Отписываемся у кого на каких принтерах получалось!
Неплохо бы подвести статистику по современным принтерам.


Конечно все знают LaserJet 5-6L, но хрен его щас где-нить купишь...

Хорошо:
Xerox WorkCentre PE114e - проверено мной :good:
HP LaserJet 1010 - 1020
hp LaserJet 4350, 4250
НР LaserJet 1200
HP LaserJet P1005 - проверено мной :good:

Плохо:
Samsung ML 1615
Остальные самсунги вроде туда-же...

О!
Читал на электрониксе что Самсунг с НРшным тонером получается нормально!
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение Myp » 24 янв 2008, 12:40

hp 4350, 4250
с родными и с совместимыми картриджами
всё Ок

принтеры довольно качественные и при некоторой сноровке можно печатать по 2 раза на 1 бумаге
чтобы получить более толстый слой тонера
если предварительно вхолостую прогреть бумагу то рисунок совпадает очень точно
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 16548
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение Victorovych » 24 янв 2008, 13:17

НР 1200, правда при заправке бадяжным тонером были проблемы
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение steel_monkey » 25 янв 2008, 00:04

Samsung ML 1615- полнай х**ня. Печатает очень неравномерно и жидко даже на максимальных настройках, дорожки сильно подтравливаеются. Говорил с человеком по этому поводу- самсунго для ЛУТа подходят меньше всего.
Аватара пользователя
steel_monkey

Сообщения: 346
Зарегистрирован: 14 июл 2007, 23:38
Откуда: SPb
прог. языки: немного албанский

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение -= Александр =- » 25 янв 2008, 17:49

Хотелось бы услышать мнение обладателей принтеров Canon если таковые имеются...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение Drunya » 27 фев 2008, 20:38

Как раз занимались с товарищем изготовлением ПП при помощи принтера CANON LASER SHOT LBP-1120 и фоторезиста. Сначала напечатали рисунок платы на пленке для лазерного принтера и перенесли на плату. Из-за того, что картридж не менялся 4 года(!), печатали остатками краски и рисунок получился не очень качественный, на плате образовалось несколько непротравов.

Но в общем при помощи фоторезиста получаются довольно неплохие результаты, даже при изготовлении двухсторонних ПП.

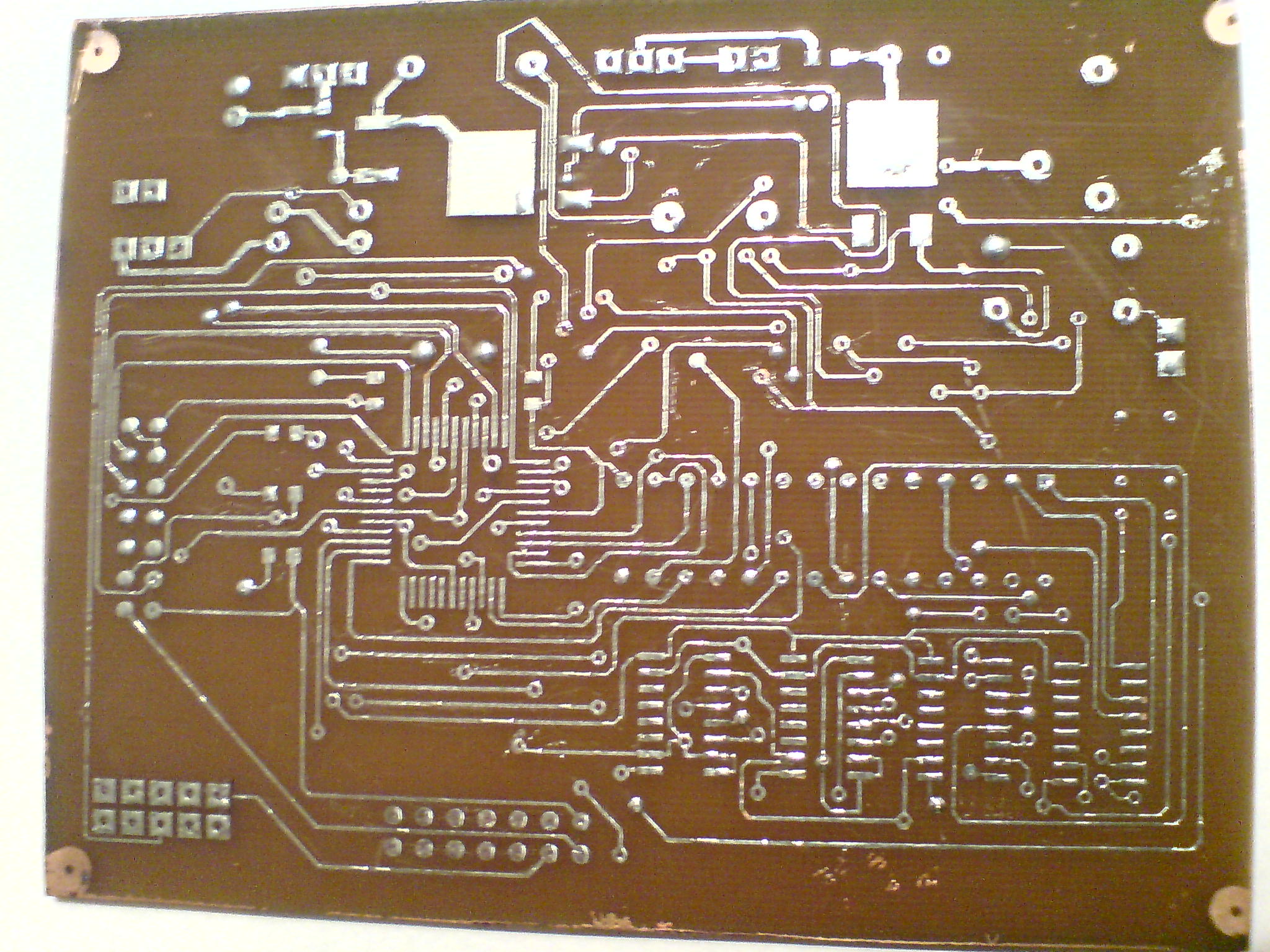

Постараюсь прикрепить фото. Это самая первая попытка и потому не самая удачная.

P.S. Извините за качество, фоткалось на телефон.
таки плата




А причём тут фоторезист вобще? написано же ЛУТ <Myp>
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение 40inD » 02 авг 2008, 22:53

Тогда уж пишите и на какой бумаге печатали.

от себя: HP5000 - плохая плотность тонера.
копиры Canon FC/PC series - хорошо как на бумаге от журналов, так и на термопереводной.
Аватара пользователя
40inD

Сообщения: 265
Зарегистрирован: 17 июн 2005, 08:08
Откуда: Москва

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение -= Александр =- » 10 авг 2008, 18:30

А я беру обычно покупаю самую тонкую глянцевую бумагу Lomond для струйной печати. Катит любая без пластикового слоя. (можно различить по цене - надо брать самую дешевую)
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение vpadm » 13 авг 2008, 21:54

Вчера совершено случайно обнаружил бумагу от которой тонер отстаёт на 100% !!!
Самое интересное что рисунок напечатаный переноситься полность без особых трудностей, на напечатоной бумаге не стаётся тонера ни капельки!!!
Пробовал переносить на бумагу текстолита сейчас нет, утюг сильно греть не надо, обязательно остудить перед отслаиванием оригинала.
Попробуйте кто нибудь на текстолите.
БУМАГА от пленки самоклеющейся называется "ПОДЛОЖКА", которую применяют в рекламных фирмах, зайдите в любую фирму и попросите, её там валом, они её выкидывают.
ПЕЧАТАТЬ НА СТОРОНЕ К КОТОРОЙ БЫЛА ПРИКЛЕЕНА (ПРИКЛЕПЛЕНА) ПЛЕНКА.

Я пробовал на подложках от пленки фирмы ORACAL и INTERCOAT
vpadm

Сообщения: 4
Зарегистрирован: 13 фев 2007, 11:20
прог. языки: C/C++

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение alegz » 14 авг 2008, 09:14

я в последнее время печатаю на бумаге из глянцевых журналов... отстает на 100% и никаких косяков, даже интересно на тонере бело-желтый налет остается)) после сушки - плата не черная а белая :)
Аватара пользователя
alegz

Сообщения: 63
Зарегистрирован: 01 июн 2008, 08:48
Откуда: Новосибирск
прог. языки: С++, Asm, PHP

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение yak-40 » 14 авг 2008, 09:56

-= Александр =- писал(а):Хотелось бы услышать мнение обладателей принтеров Canon если таковые имеются...

Canon Laser Shot LBT 1120 юзаю на бумаге Lomond глянцевой.
Не жалуюсь :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Принтеры для изготовления ПП через ЛУТ

Сообщение DarkSilence » 28 окт 2008, 21:51

Самсунг МЛ-1640 печатаю на глянцевом журнале. Единственно утюгом надо прогревать минут 10-15. и очень аккуратно это все снимать потом. Получается нормально
Аватара пользователя
DarkSilence

Сообщения: 25
Зарегистрирован: 18 сен 2008, 22:02
Откуда: Самара
прог. языки: C/C++, Pascal

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение Ruslan » 29 окт 2008, 13:57

HP1200 на журнальной бумаге вполне неплохо получается.
Аватара пользователя
Ruslan

Сообщения: 598
Зарегистрирован: 03 июн 2007, 22:32
Откуда: Москва
ФИО: Руслан

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение -= Александр =- » 29 окт 2008, 15:54

Кстати добавлю сюда: из HP LaserJet 6L получается неплохой ламинатор. Питание нагревательного элемента 120В, мощность 40-60 Вт, внутри встроен термодатчик (диод). Текстолит 1.5мм + 4 слоя бумаги проходят без проблем! Там-же есть и 4-фазный биполярный шаговик, но я его не юзал - поставил обычный совдеповский моторедкутор.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение ALHIMIK » 03 ноя 2008, 19:52

Не согласен я с Вами товарищи секерт самсунга (при обычной бумаге - Снегурочка) правильно погладить!! :D
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python
