Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Все что связано с изготовлением ПП

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение Vovan » 08 июн 2009, 22:15

1.>пленки Oracal< имеется ввиду подложка от самоклеещейся плёнки? (там у Oracal ещё есть разновидности, поэтому уточняю).
2.В морозилку сухая кладётся?
ЗЫ: сам-то я на кальке давно штампую ЛУТом с отмачиванием HP1018, но чтоб 0,1мм такого не добился...
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение dmq » 09 июн 2009, 03:06

Vovan писал(а):1.>пленки Oracal< имеется ввиду подложка от самоклеещейся плёнки? (там у Oracal ещё есть разновидности, поэтому уточняю).
2.В морозилку сухая кладётся?


1. Честно говоря не знаю, зашел в первую попавшую типографию и попросил подложку от пленки оракал - дали :)
Судя по глянцевой поверхности - да, должна быть самоклеящаяся.
2. Сухая, т.е. утюгом перенес, и не задумываясь в морозилку. При удачном стечении обстоятельств (набитой руке при переносе утюгом) через 3-5 минут пленка сама отскочит, даже отдирать не надо.
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение SERGEY_M » 04 авг 2009, 22:31

Купил я тут вчера домой принтер для "этого дела"
HP LaserJet P1005 за 1050 грн, долго не искал, в первом попавшемся магазине
маленький, дешевый и лазерный :)
прикупил фотобумажку на всяк случай (до этого печатал на журналах)

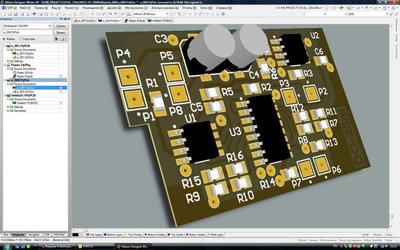

развел платку в Altium Designer (мощнейшая прога, P-Cad отстой)

ну и утюжком ее, да еще и двухсторонюю сразу
в общем чудо произошло
принтер печатает супер, правда с разрешением в 600dpi получить дорожки и зазоры 0,1мм сложновато
0,15мм получаются, тонер плотный и клейкий, вот терь думаю де заправляться таким-же на будущее...
бумага отвалилась легко (под водой), остатки смылись без проблем
за счет того, что бумага плотная, утюжить одно удовольствие, причем утюг с отпаривателем (дырочками)

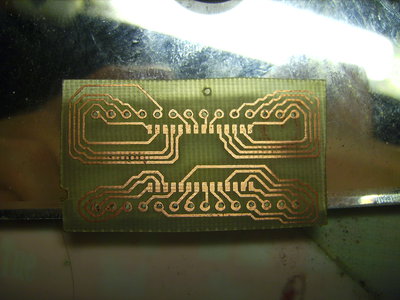

вот что получилось, так для теста

второй слой почти весь залит экраном, там пару емкостей по питанию и пару дорожек, поэтому не фоткал...
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение galex1981 » 05 авг 2009, 09:02

В целом неплохо но подтравы кое где есть...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение Angel71 » 05 авг 2009, 23:02

SERGEY_M, мне Samsung ML-2010 больше нравится заправлять, у P1005 мне очень ненравится особенности их картриджа, хотя... жить можно. заправлял разными тонерами, но в основном WWM, качество такое же как и у оригинала получалось
Аватара пользователя
Angel71

Сообщения: 9594
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение AV_tehnik » 23 янв 2010, 06:08

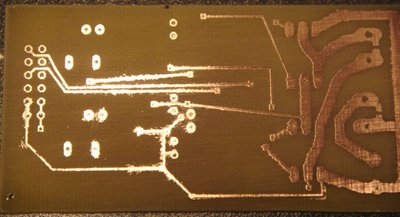

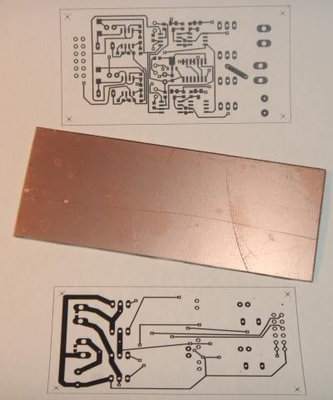

у меня Canon LBP3010, нормально печатает
Вложения
AV_tehnik

Сообщения: 19
Зарегистрирован: 07 янв 2010, 21:58
Откуда: Черкассы

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение ALHIMIK » 23 янв 2010, 18:09

перетравленных мест довольно много есть даже разрывы...
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение galex1981 » 29 янв 2010, 02:46

Либо передержал в хлорном железе либо утюгом недодержал...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение SMT » 29 янв 2010, 12:28

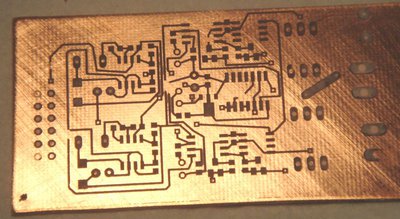

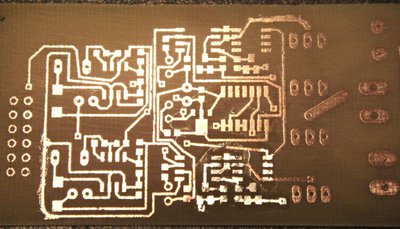

Принтер Xerox 3117. Печатал на задней обложке журнала Популярная Механика. viewtopic.php?f=88&t=5733&start=195#p142846

Немного расплылось, но приемлимо получилось
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение -= Александр =- » 29 янв 2010, 13:30

На ксероксе я заметил не надо даже ставить жирную печать. Он и без того дофига тонера дает. Иногда даже площадки с шагом 0.5 слипаются если перегреть...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение galex1981 » 29 янв 2010, 17:12

А тут просто замечательная печать!
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение LEV-PRAV » 17 фев 2010, 23:40

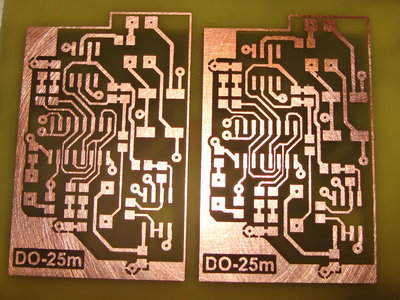

принтер: SAMSUNG ML-1640
плюсы: дешевый, до сих пор юзаю пробник.
минусы: превиредлив к толщине бумаги. тонкую жуёт, толстую- деформирует форматы больше А6

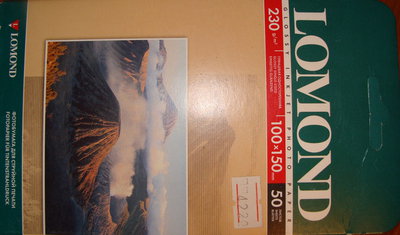

лумага: Ломонд глянцевая
плюсы: 100% результат. Трудно перегреть. Оставшийся на тонере ламинат исключает подтравы.
минусы: Не халявнвя. Геморно отдирать ламинат мезду зазорами меньше 0,5мм

Разведённое х/ж храню в контейнере для пищевых продуктов. Дно плоское, крышка герметичная. Можно и в микроволновке нагреть и водяную баню душем устроить и моется легко

Утюг: ATLANT =)

Развожу в спринтлаёте.
Рекорд: дорожки 0,1 промежуток 0,2.
Программирование без кода www.flowcode.info
Аватара пользователя
LEV-PRAV

Сообщения: 30
Зарегистрирован: 15 фев 2010, 20:20
Откуда: С-Пб
прог. языки: flowcode

Re: Принтеры для изготовления ПП через ЛУТ(только статистика!!)

Сообщение robin » 04 мар 2010, 22:00

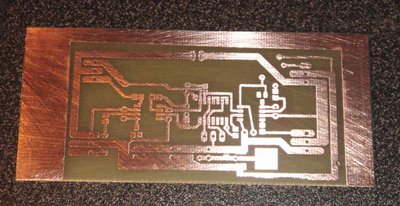

Canon LBP 2900 с родным картриджем - отлично,
после первой заправки (может неаккуратно сделал чего) - чуть хуже, в целом хорошо.
Заправлял кстати тонером для HP (ну типа для HP, т.к. производство какой то китайской конторы).
Аватара пользователя
robin

Сообщения: 13
Зарегистрирован: 25 янв 2010, 23:58
Откуда: Харьков
прог. языки: pascal, php; c++ в стадии изучения

Re: Принтеры для изготовления ПП через ЛУТ(только статистика

Сообщение SMT » 12 апр 2010, 01:23

Попробовал печатать на Ломонд-е - матовая бумага для фотографий, A5. Принтер - Xerox, с перезаправленным картриджем.

Сначала нагревал примерно по 3 минуты на сторону, через две бумажные салфетки (на раскрытой книге), утюг на 3-ке. Бумага смылась легко за пару минут (почти не замачивал), но некоторые дорожки тоже смылись (легко тер пальцами). Хотя получилось аккуратно и быстро, решил переделать (для эксперимента)


перепечатал и грел больше чем по 3 минуты, периодически переворачивая. Отмывать стало значительно сложнее (замачивал минут на 10), до конца все волокна так и не оттерлись (не стал сильно тереть, чтобы дорожки не испортить). Лезвие практически не помогло - дорожки отстают вместе с волокнами бумаги.

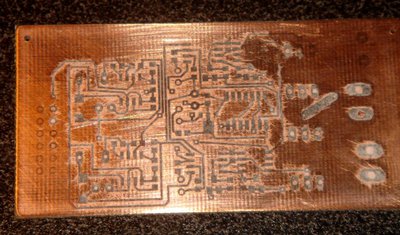

Решил для экспериманта на одной стороне прокрасить маркером, другую оставить как есть, и протравить. Вот что получилось. Одна сторона еще ничего, на второй видны следы волокон - это в них попал лак маркера.



на глянцевой бумаге мне больше понравился результат, хотя может немного расплываться.
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Принтеры для изготовления ПП через ЛУТ(только статистика

Сообщение Angel71 » 12 апр 2010, 01:52

Аватара пользователя
Angel71

Сообщения: 9594
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
