Altium vs CNC или сверловка а автомате

Все что связано с изготовлением ПП

Re: Altium vs CNC или сверловка а автомате

Сообщение Madf » 14 май 2017, 13:16

Faster писал(а):а ПО глючновато ...

Не заметил, это лучшее, что я видел из любительского сегмента. Остальное себя технически просто изжило по всем направлениям...

Faster писал(а):я нехочу сверлить именять сверла я хочу сверлить все одним сверлом на 0.5 к примеру ... покажите мне привев такого кода при экспорте из гарбера ...

Да ну пожалуйста: http://rdvv.ru/upload/Sample_Through.zip (файл дрил из пакета гербера отправляемого на производство).
Там как раз нет никаких смен свёрел, всё делается одним. Все хар-ки настраиваются:



Естейственно надо учитывать, что здесь в сверловку попадает даже переходные отверстия дорожек, но это при желании не проблема...

Всё делается в "2 клика".
Т.ч. непонятно к чему это всё, выглядит как нытьё. Проблем нет.
Madf

Сообщения: 2912
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Altium vs CNC или сверловка а автомате

Сообщение Faster » 17 май 2017, 15:25

Перехожу к контуру платы , там вообще ни че не понятно в API альтиума , буду голов ломать

Добавлено спустя 3 минуты:
Madf писал(а):
Faster писал(а):а ПО глючновато ...

Не заметил, это лучшее, что я видел из любительского сегмента. Остальное себя технически просто изжило по всем направлениям...

Faster писал(а):я нехочу сверлить именять сверла я хочу сверлить все одним сверлом на 0.5 к примеру ... покажите мне привев такого кода при экспорте из гарбера ...

Да ну пожалуйста: http://rdvv.ru/upload/Sample_Through.zip (файл дрил из пакета гербера отправляемого на производство).
Там как раз нет никаких смен свёрел, всё делается одним. Все хар-ки настраиваются:



Естейственно надо учитывать, что здесь в сверловку попадает даже переходные отверстия дорожек, но это при желании не проблема...

Всё делается в "2 клика".
Т.ч. непонятно к чему это всё, выглядит как нытьё. Проблем нет.

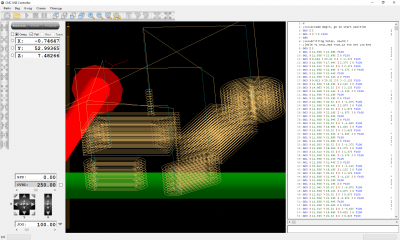

прекратите расказывать сказки рисунок что вы кинули какраз и валит все одним полным погружением а не слоями , вот так выглядит слоистая резка :


Теперь про то как выглядит, где вы НЫТЬЁ увидели ? в отличии от вас у меня есть не только возможность сделать своё но и сделать лучше, и в принципе я написал уже парсер GARBER формата по полной, но доделывать пока не буду есть задумки по интересней...

В общем я так понял вы не занете что такое послойное сверление... печалька
/И нет не чего прекрасней скорости...
Аватара пользователя
Faster

Сообщения: 63
Зарегистрирован: 14 ноя 2007, 13:45

Re: Altium vs CNC или сверловка а автомате

Сообщение Madf » 17 май 2017, 16:37

Faster писал(а):В общем я так понял вы не занете что такое послойное сверление... печалька

У вас на картинке типичная фрезеровка, а не сверловка, "печалька", что вы не знаете разницу. :D
Madf

Сообщения: 2912
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Altium vs CNC или сверловка а автомате

Сообщение Faster » 18 май 2017, 08:02

Madf писал(а):
Faster писал(а):В общем я так понял вы не занете что такое послойное сверление... печалька

У вас на картинке типичная фрезеровка, а не сверловка, "печалька", что вы не знаете разницу. :D

Сверловка отверстий может быть выполнена разными методами, сверлением, фрезерованием, расточкой... это видимо вы не как и не можете взять в толк, что метод сверления меня не устроил о чем я и рассказал ... и он меня на CNC не устроит ... так как я вогнал вчера ту самую платку и поглядел что мне нужно 9 разных сверл . это если не считать не стандартных разрезов и прочего барахла...

Так что недопонимание и утверждение разные вещи , и слово послойно я не раз использовал ...
/И нет не чего прекрасней скорости...
Аватара пользователя
Faster

Сообщения: 63
Зарегистрирован: 14 ноя 2007, 13:45

Re: Altium vs CNC или сверловка а автомате

Сообщение Madf » 18 май 2017, 12:08

Жгите лазером, ибо инструментом под мелкие диаметры вы замучиетесь фрезировать большие...
Madf

Сообщения: 2912
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Altium vs CNC или сверловка а автомате

Сообщение Faster » 18 май 2017, 12:46

Madf писал(а):Жгите лазером, ибо инструментом под мелкие диаметры вы замучиетесь фрезировать большие...

Портится и текстолит и гетинакс, в хлам причем ... и слово эстетика не куда ... пока проплавляется медный слой он перегривается и начинает потом отставать... так что идея априори не удачна
/И нет не чего прекрасней скорости...
Аватара пользователя
Faster

Сообщения: 63
Зарегистрирован: 14 ноя 2007, 13:45
