Травление п/п

Все что связано с изготовлением ПП

Травление п/п

Сообщение -= Александр =- » 07 май 2006, 23:55

В общем задался я вопросом: есть у меня n грамм хлорного железа. Сколько воды в него лить? Так чтоб было по-гуще или по-больше? Все время делал от балды, но видимо плохо делал - плата травится очень долго...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Johnny Bravo » 08 май 2006, 07:40

Я делаю тоже на глаз: 1 - FeCl 2 - H2O. В процессе подогреваю. В среднем до 30 мин.

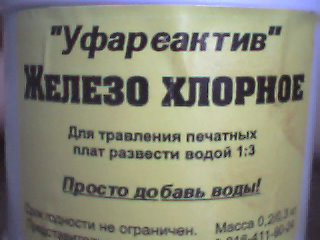

Производитель железа советует:
Вложения
Johnny Bravo

Сообщения: 400
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение EdGull » 08 май 2006, 17:09

Хлорное железо оно разное бывает. Правильное то что шестиводное. Внешне выглядит как желтобурый МОКРЫЙ песок. Наливаешь воды столько надо для травления и всыпаешь хл. железа сколько нежалко. Греть обязательно, я грел до 80С.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение -= Александр =- » 08 май 2006, 17:25

Знаю. Еще где-то было странное такое, черный порошок - его тоже можно юзать?  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение EdGull » 08 май 2006, 17:29

-= Александр =- писал(а):Знаю. Еще где-то было странное такое, черный порошок - его тоже можно юзать?  :roll:

Для чего-то наверное можно, но я незнаю для чего.
-Эти ягоды можно есть?
- Можно, но только отравишся :-)
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EIN_ENGEL » 09 май 2006, 00:27

у меня хлорное железо в виде чёрного порошка. Белая баночка с жёлтой крышкой. Его продают везде, где есть радиодетали.  Хорошо травит, только греть нужно обязательно.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab
ФИО: Павел

Сообщение EdGull » 09 май 2006, 08:19

Все познается в сравнении. В медном купоросе тоже травить можно, однако ж травим в хл. железе. После шестиводного ничем другим травить не хочется.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение avr123.nm.ru » 09 май 2006, 12:54

один америкос вообще не разводит хлорное железо а использует его сырость, просто насыпает на плату лежащую в пластиковой емкости и неспеша размазывает его кистью.

я делаю как написано  на странице:

-> Упражнения - задачи по курсу AVR
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение -= Александр =- » 09 май 2006, 14:39

Прочитал. Хм... А я чтоб защитить вторую сторону и чтоб плавала - просто скотч приклеиваю, так чтоб по бокам торчал. И плавает с ним прекрасно и подтравления стороны не происходит!  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение o_serg » 23 июн 2006, 22:03

А что все только хлорным железом травят?!
Я вот смешиваю воду, перекись водорода и соляную кислоту. В зависимости от пропорций можно и за 15 мин вытравить.
И греть не нужно, даже наоборот если переборщить с кислотой, то закипит.
o_serg

Сообщения: 62
Зарегистрирован: 23 май 2006, 23:14
Откуда: Kostroma

Сообщение -= Александр =- » 24 июн 2006, 11:43

Знать бы где ее купить, эту кислоту... А железо везде продается и вполне не дорого.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение avr123.nm.ru » 24 июн 2006, 11:57

хлорное железо безопаснее.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 24 июн 2006, 15:10

Да вот не знаю что лучше - взял недавно такое черное, с блеском - пока засыпал в лоток - чуть не офигел от жжения в дыхательных трактах и глаза прослезились не раз, хоть и засыпал нормально, аккуратно. Мож лопаткой надо было...
Johnny Bravo

Сообщения: 400
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 24 июн 2006, 16:12

не черным оно должно быть.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Johnny Bravo » 24 июн 2006, 16:21

Да сам удивился - всю жизнь было в комочках, оражевое, а тут в такой-же упаковке... Но травит! (как оказалось не только платы :))
Johnny Bravo

Сообщения: 400
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск
