Травление п/п

Все что связано с изготовлением ПП

Сообщение -= Александр =- » 24 июн 2006, 16:41

Желтое - FeCl3+6H2O
Черное - просто FeCl3, чистое.
Из него вроде как жлор при растворении получается, потому лучше не дышать... Еще если его сразу много кинуть - вода закипает от нагрева... Ядреная штука...  :twisted:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3678
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Сообщение Johnny Bravo » 24 июн 2006, 17:14

Получается что  желтое - то самое шестиводное? Да, при заливки черного железа водой, греется прилично.
Но смущает то, что упаковка одна и та же, как на картинке - что желтое, что черное,- не порядок!
Johnny Bravo

Сообщения: 400
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение avr123.nm.ru » 24 июн 2006, 18:22

Уф!  в соответствии со "справочником химика том 2"

FeCl3  красно-коричневый  а водный - желтовато-коричневый (его и используют для травления).

FeCl2  светло-зеленый  а водный - зеленовато-голубой.

так что что там черное я не знаю.

Покупайте реактивы в подписаных банках в нормальных местах.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение MEXAHuK » 24 июн 2006, 21:32

Ребята, вы чего ???
Александр все верно написал:
Желтое - FeCl3+6H2O
Черное - просто FeCl3, чистое.
Из него вроде как жлор при растворении получается, потому лучше не дышать... Еще если его сразу много кинуть - вода закипает от нагрева... Ядреная штука...

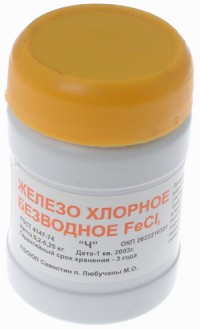

Черное, что продается в радиолавках - это то вот такое, что на фотке.
Мелкий сухой черный с блестками порошок.
Должен храниться в герметичной таре. Очень гигроскопичен.
При втягивании воды становится
FeCl3  красно-коричневый  а водный - желтовато-коричневый (его и используют для травления).

Красно-коричневые кристаллы - это как раз и есть тот самый черный сухой порошок, насосавшийся воды.
Вложения
Аватара пользователя
MEXAHuK

Сообщения: 228
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Сообщение Кавитационная эрозия » 01 авг 2006, 17:15

Попробуй достать в аптеке персульфат аммония (NH4)2S2O8, по другому надсернокислый.
Травление проходит равномерно по всей поверхности, не образуя нерастворимого осадка в отличии от хлорного железа, так же в присутствии влаги медленно разлагается с выделением кислорода, содержащего озон.
Травление занимает от 5 до 15 минут с постоянным помешаванием раствора, температура раствора при травлении составляет 50-60 градусов.
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение Валерос » 23 окт 2006, 00:41

АММОНИЯ ПЕРОКСОСУЛЬФАТ

( аммония персульфат), (NH4)2S2O8, бесцветные кристаллы. Хорошо растворяется в воде. Сильный окислитель, в присутствии влаги выделяет кислород и озон. Инициатор полимеризации, средство для отбеливания и дезинфекции, реагент в фотографии и аналитической химии. :twisted:
Аватара пользователя
Валерос

Сообщения: 364
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Сообщение Кавитационная эрозия » 25 окт 2006, 13:47

Валерос писал(а):АММОНИЯ ПЕРОКСОСУЛЬФАТ
( аммония персульфат), (NH4)2S2O8, бесцветные кристаллы. Хорошо растворяется в воде. Сильный окислитель, в присутствии влаги выделяет кислород и озон. Инициатор полимеризации, средство для отбеливания и дезинфекции, реагент в фотографии и аналитической химии. :twisted:


Вы хотели этим сказать, что использовать его для травления нельзя?
Если это так, то сильно заблуждаетесь.
Аватара пользователя
Кавитационная эрозия

Сообщения: 73
Зарегистрирован: 16 июл 2006, 13:59
Откуда: Сочи

Сообщение Валерос » 25 окт 2006, 18:14

Не я так ... справочка из энциклопы.. :idea:
Аватара пользователя
Валерос

Сообщения: 364
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург

Re: Травление п/п

Сообщение Werewolf-Prankster » 22 июл 2008, 01:13

А кто-то пробовал пероксосульфатом травить? Раствор сам греетсяили надо греть?
Werewolf-Prankster

Сообщения: 10
Зарегистрирован: 21 июл 2008, 14:43

Re: Травление п/п

Сообщение alegz » 22 июл 2008, 07:43

использую для травления черный порошок хлорного железа бескислородного.... травиться ОЧЕНЬ ОЧЕНЬ долго.... вплоть до 2х часов мучений.... пробую все - и постоянно подогревать... и раствор менять, и увеличивать концентрацию.... как будто образуется ккойто защитный слой...

ЗЫ. а если ток пропустить скажем плюсом к медной плате .. а минус - скажем на графит... ускориться процесс?
Аватара пользователя
alegz

Сообщения: 63
Зарегистрирован: 01 июн 2008, 08:48
Откуда: Новосибирск
прог. языки: С++, Asm, PHP

Re: Травление п/п

Сообщение EdGull » 22 июл 2008, 07:47

брать надо 6-водное хлорное железо!!!
на внешний вид похоже на желтую или темножелтую крупную поваренную соль, а не на черный порошок
а у тебя хрень не понятно для чего, а не хлорное железо
если подогреешь до 70 грудусов, травится будет несколько минут
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Травление п/п

Сообщение alegz » 22 июл 2008, 07:57

с радостью бы купил ваше шестиводное... НО ! во всех магазинах радиотоваров. что я не встречал в своем городе продается только такой порошок черный... причем я еще лет 5 назад такой же покупал.... в разных банках продается но везде безводный....
Аватара пользователя
alegz

Сообщения: 63
Зарегистрирован: 01 июн 2008, 08:48
Откуда: Новосибирск
прог. языки: С++, Asm, PHP

Re: Травление п/п

Сообщение Myp » 22 июл 2008, 11:11

у меня чёрный порошок, если стоит на воздухе посепенно верхний слой желтеет

травлю минут 10-15 в кипятке

пару чайных ложек на литр воды)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Травление п/п

Сообщение alegz » 22 июл 2008, 13:00

вот блин ))) как вы так умеете )) а ты прям в литре воды травишь потом?:)
Аватара пользователя
alegz

Сообщения: 63
Зарегистрирован: 01 июн 2008, 08:48
Откуда: Новосибирск
прог. языки: С++, Asm, PHP

Re: Травление п/п

Сообщение $ilent » 22 июл 2008, 13:35

Действительно.
Я развожу две чайные ложки на 100 грам горячей (из под крана) воды.
Время уходит минут 20.
Чтоб температуру поддерживать можно раковину пробкой заткнуть и как караблик кювету пускать.
