Помогите с платой. В Питере.

Все что связано с изготовлением ПП

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 03 дек 2011, 22:12

ok, вижу...
резисторы smd? 0805? 0603?
разьем - площадки под плоский кабель? шаг?
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение =DeaD= » 03 дек 2011, 22:16

кондёры 0805
резисторы - 0805 проще сделать, на них и 0603 запаять можно. А наоборот не очень приятно.
Разъем - не понял, ты про какой? Площадки самого датчика в даташите есть, только надо 1-ю пометить как-нибудь.
Под кабель - не знаю, что тебе удобней на станке выпилить и elmot'у потом подпаять.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 03 дек 2011, 23:39

Нарисовал, корректируйте...
корпус диода?
Отсебятина: по питанию 10 мкф. размер 1206, а не 2 шт. по 1 мкф.
разьем нарисовал площадками под плоский кабель.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение blindman » 04 дек 2011, 04:40

Dmitry__ , а гербер в котором линиями нарисован ход фрезы, не пойдет? Из Eagle можно такое вывести
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 04 дек 2011, 05:30

Фигасе, если eagle умеет оконтуривать, то надо мне его учить...
Конечно пойдет, только надо его будет конвертнуть cam350-ым в dxf, т.к. artcam понимает только dxf вектора.
Да, линия "ход фрезы" должна быть отодвинута от дорожек на толщину фрезы (0.15мм.), но это стандартная операция оконтуривания...

Добавлено спустя 5 минут 14 секунд:
к artcam все привязано, т.к. не нашел постпроцессор для моего станка egx300 , а artcam - родная среда станка.
И еще, нужен контур платы (фрезеровка), а она делается 3D с перемычками (чтоб фрезы не ломало при выпадании платы)
В общем , наверно, eagle этого не умеет :(
и еще сверловка :oops:
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение blindman » 04 дек 2011, 06:56

Вот так примерно получается. Отдельно задается диаметр фрезы которой формируются дороги, которой снимаются оставшиеся после первой фрезы излишки фольги, и фрезы которой формируется контур.

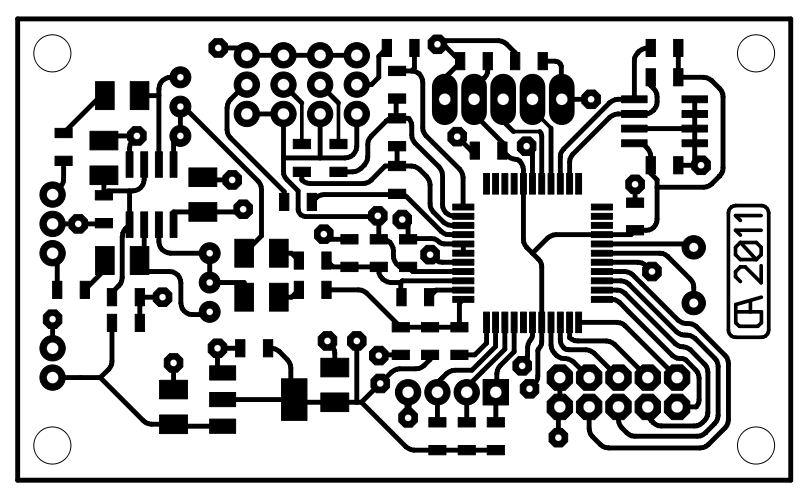

Исходная плата

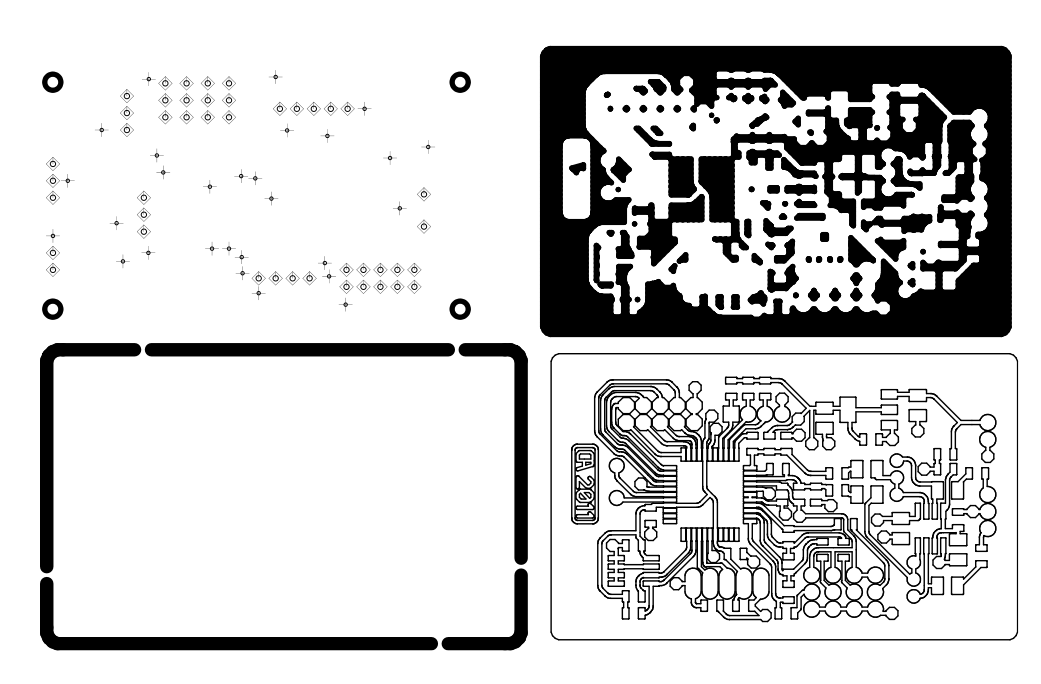

Результат. Фрезы 0.2, 0.8 и 2 мм. Слои сдвинуты для наглядности. И сверловка на 180 градусов повернута :(


Перемычки - ручками, делаются за минуту.
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 04 дек 2011, 07:15

да, круто...
Буду думать, давно хочу уйти от pcad-a.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 04 дек 2011, 20:06

elmot, =DeaD=, это окончательная схема? Разводить плату? Про корпус диода не ответили, какой надо?
Или по варианту blindman кидайте контур
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение =DeaD= » 04 дек 2011, 20:11

Диод скорее всего по той же логике 0805 ставить, 0603 нормально можно будет впаять.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 05 дек 2011, 07:32

Тихо сам с собой веду беседу :D
Резисторы 0805 смотрятся монстрами, может заменим на сборку CAT16-J4 ?
http://www.chipdip.ru/product/cat16-105j4.aspx

Плата односторонняя.
Нижний слой - земля.
Отверстия без металлизации, по 2 отверстия - оптимизация под ручной монтаж.
Одна перемычка проводом.
Светодиод, возможно, надо ставить дальше и оставить место для светонепроницаемой перегородки.
Нумерация площадок под шлейф - отсебятина.

Корректируйте меня...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение =DeaD= » 05 дек 2011, 07:35

Светодиод обязательно отодвинуть. Площадки под шлейф - не знаю, удобно ли будет elmot'у. Возможно еще место оставить хотя-бы под одну М3-дырку, чтобы прикрутить датчик можно было, а лучше под две. Резисторы - ну я бы для себя ставил 0603. Сборку не стал бы - могут уйти из продажи.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 05 дек 2011, 07:43

да, с м3 и габаритами корректируйте...
сборки резисторов на мамках старых - море разливанное.

Добавлено спустя 2 минуты 7 секунд:
если двигать светодиод (сколько?), то может с резисторами и нормально, т.к. габариты будет задавать это расстояние...
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение Aseris » 06 дек 2011, 23:23

Площадки под микросхему сделайте длиннее, не у всех фен есть, вон на своей плате втыкнул сделать, пришлось на работе феном припаивать индуктивности смдшные, и термо-окошки (непомню как их зовут правильно) не забыть бы для ног 1, 3, а то греть крайние ноги микрухи долго придется
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Помогите с платой. В Питере.

Сообщение Dmitry__ » 06 дек 2011, 23:55

Все правильно говоришь, но это опытный образец, мне его и паять, а тут и ростер и фен :)
А вообще ТС на баррикадах, не до этого ему сейчас :D
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите с платой. В Питере.

Сообщение elmot » 07 дек 2011, 11:25

Оййо, я-то на баррикадах, а тут такие дела... Приехал Андрис, отдал датчики, 4 по-моему, не успел посмотреть. и 5 штук F4 на растерзание. Вообще-то я думал, что все детали, кроме датчика будут корпусные, но вы электронщики, вам виднее. Диод предполагал тоже в своем корпусе, 5мм, какой-то вот такой http://www.chipdip.ru/product/tsal5100.aspx, чтобы можно было его "прицелить", подгибая ножки или попробовать разные диоды. Имхо, надо отдалить диод от микросхемы.
Наддо предусмотреть несколько площадок земляных, чтобы можно было припаять металлическую перегородочку между мелкосхемой и диодом, ближе к диоду, дабы избежать паразитной засветки, Или вообще чтобы можно было сделать и припаять бленду из медной фольги или жестянки вокруг всего модуля. Еще было бы идеально предусмотреть запайку диода или с транзистором, или без (схема там же в даташите) - если не нужна безумная мощность излучения, схема может рулить диодом сама, без транзистора. Еще я не понял, как предполагается вешать шлейф? Просто подпаивать или разъем? Если разъем то какой? Если паять, то будет легко отрываться, а ведь датчик может быть подвижным, было бы неплохо какую-то крепеж предусмотреть к шлейфу. Или, может просто IDC узенький? Или стандартный RoboI2C ?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
