Делаю BEAM по классической схеме. НО не работает.

Робот на простых аналоговых элементах.

Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 21 мар 2010, 20:02

Вроде должен-же работать, а не пашет. Непонятно почему. Может кто уже пытался собирать по простой схеме этих BEAMок, скажите из-за чего могут возникать трудности плиз.
Вложения
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 21 мар 2010, 20:03

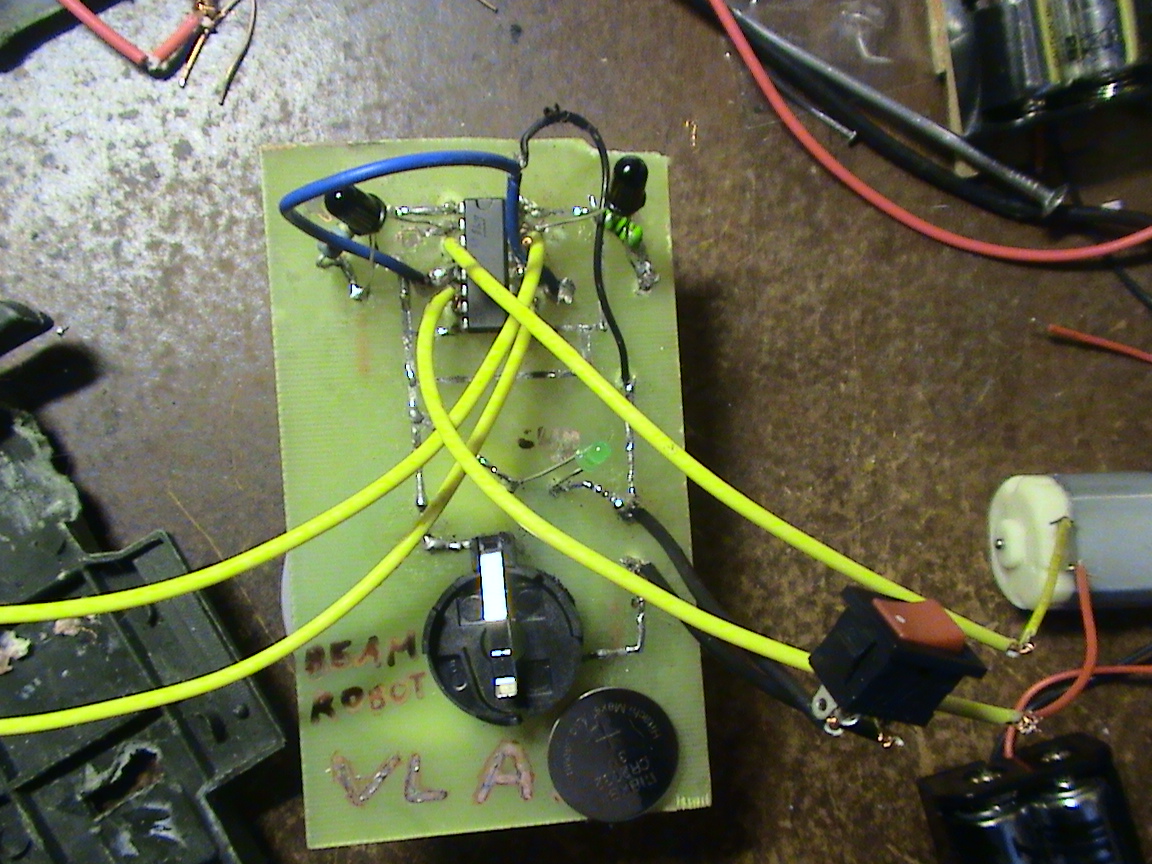

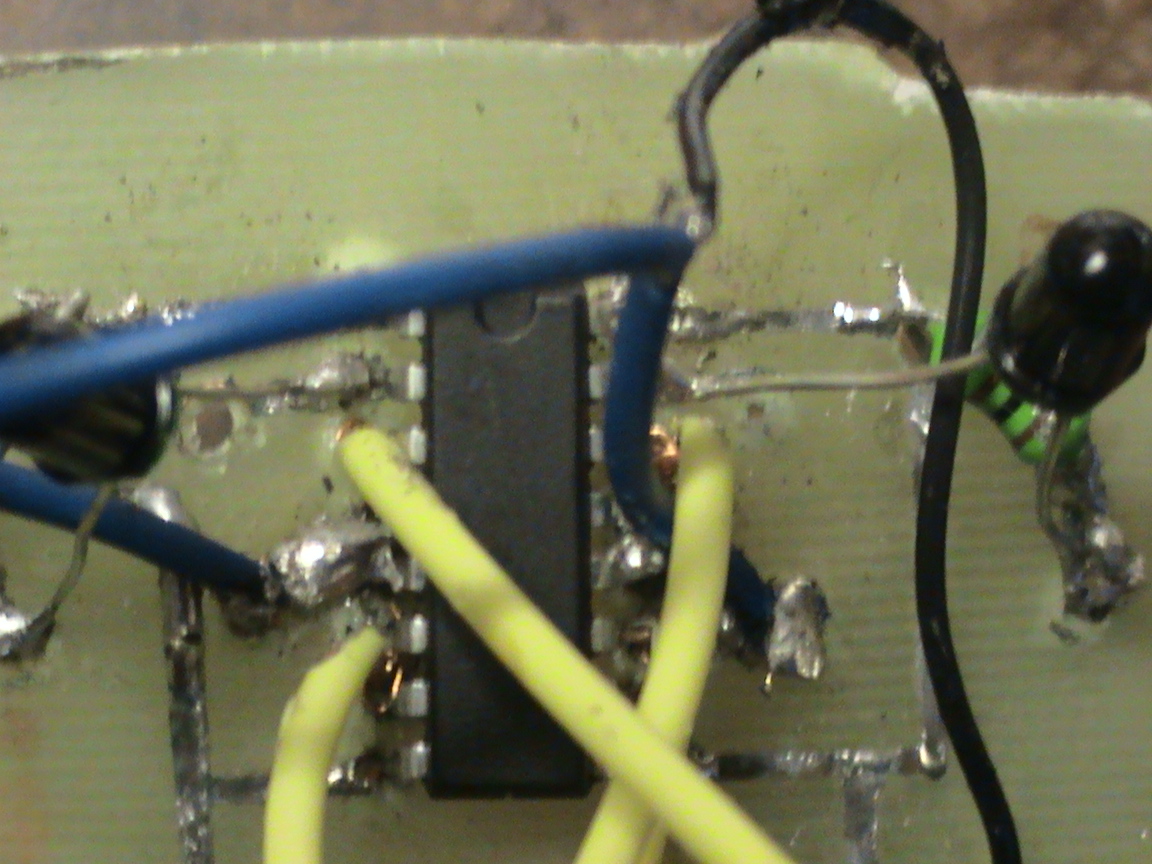

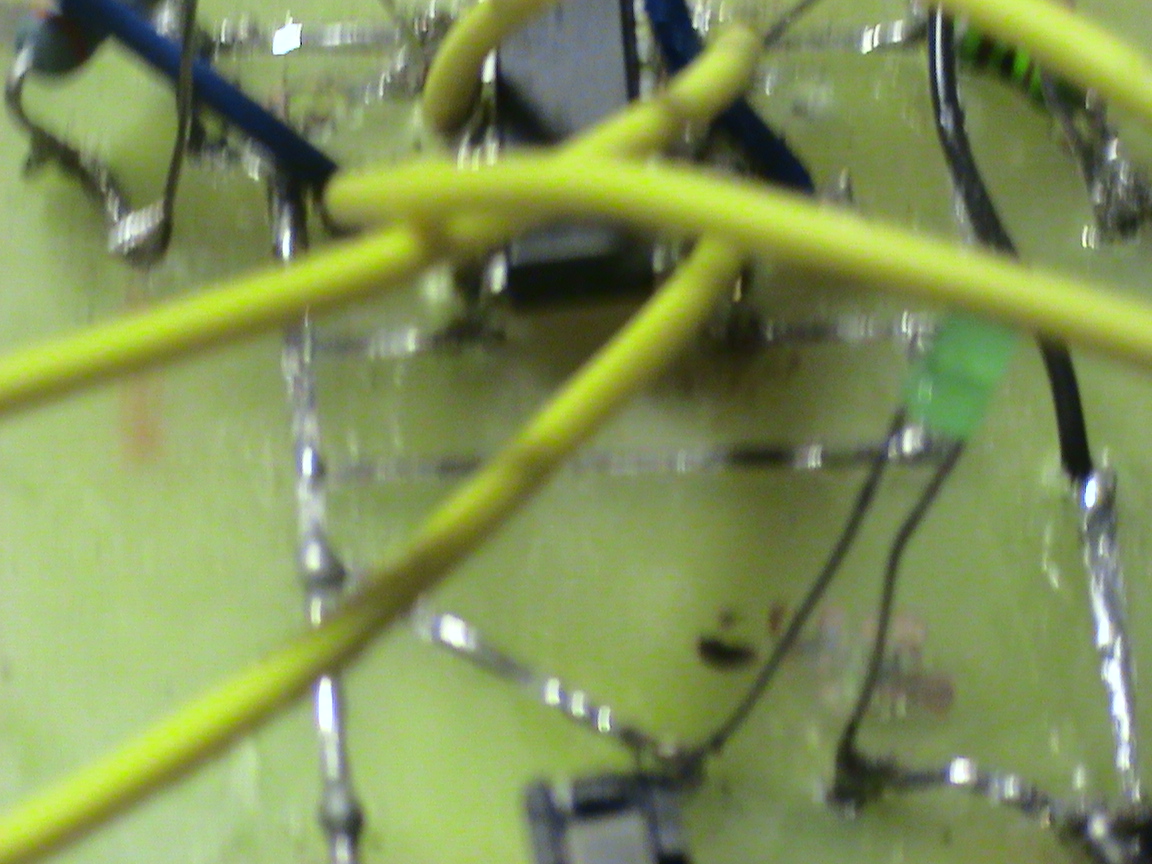

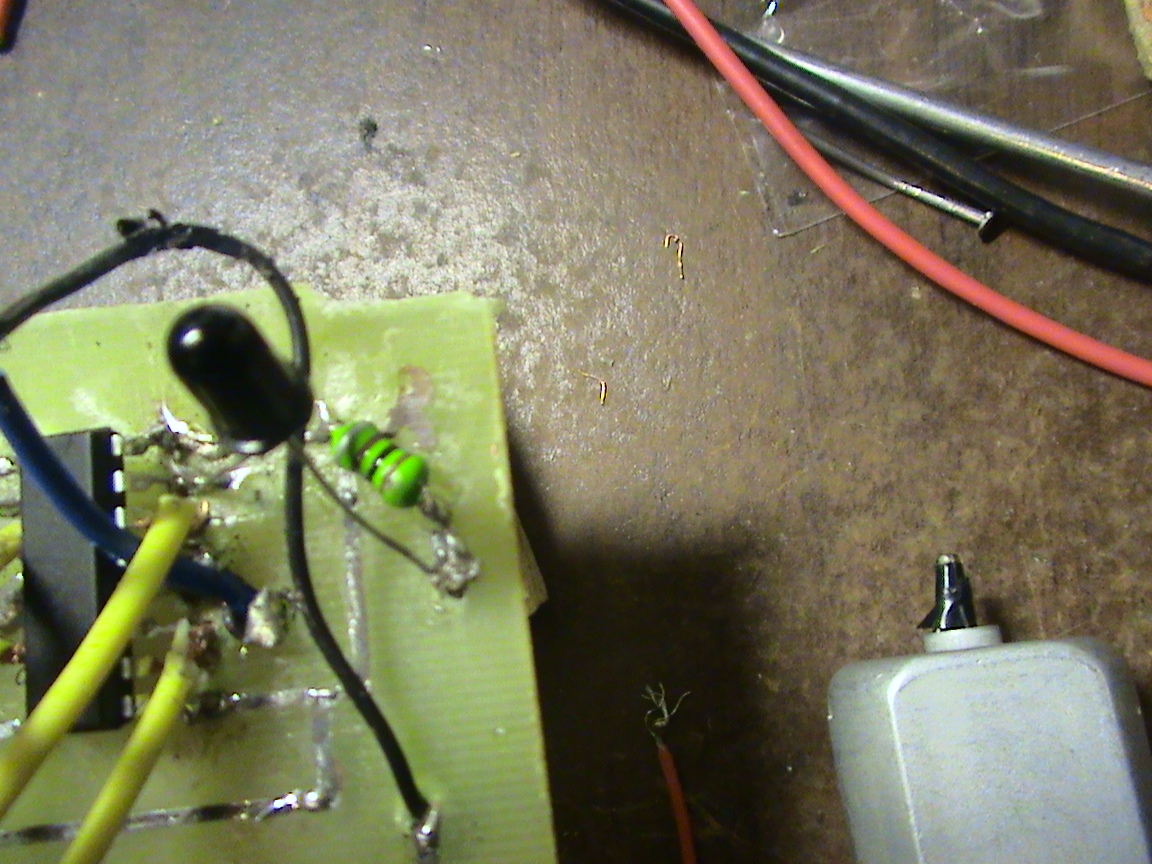

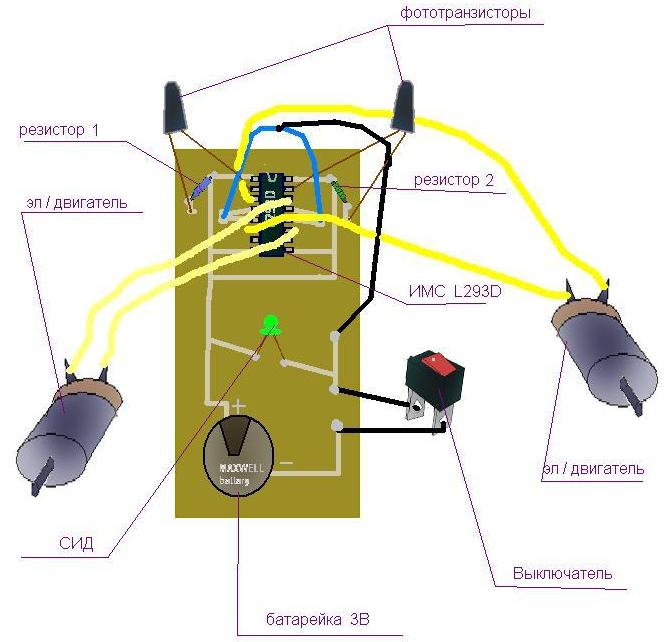

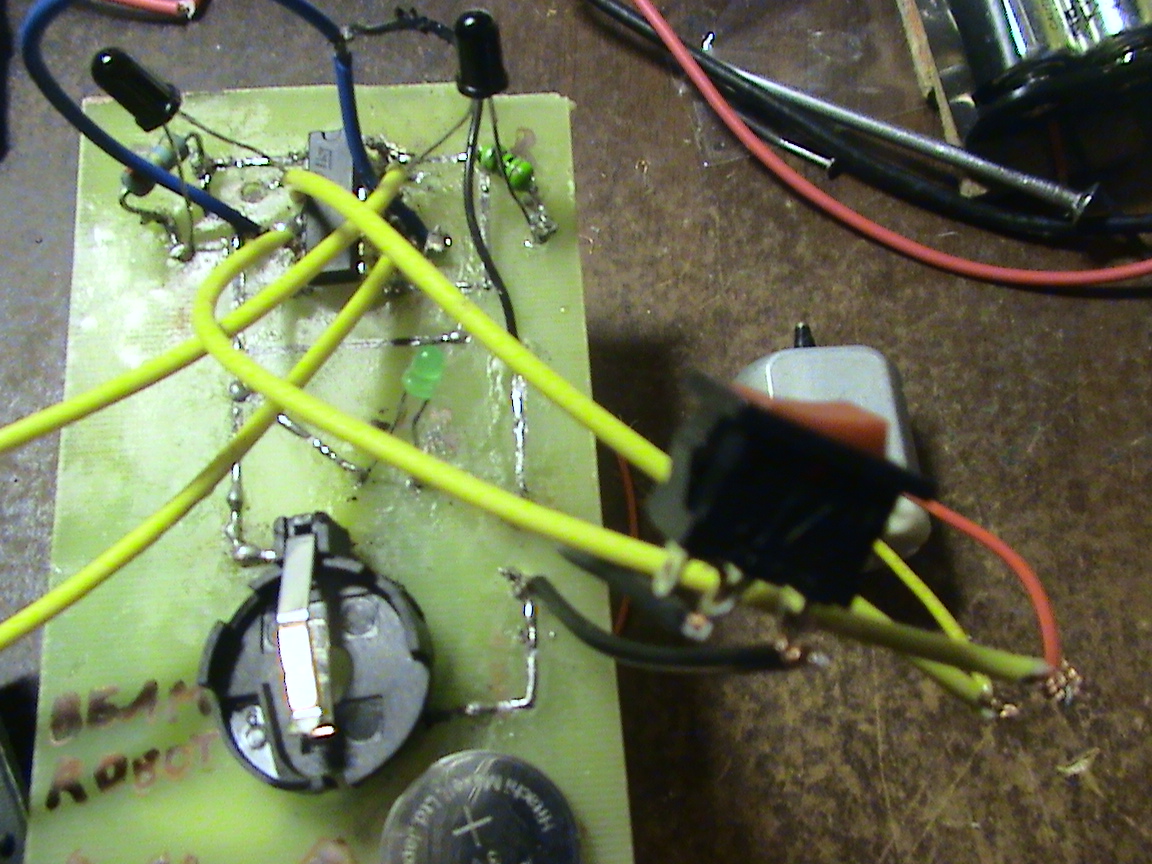

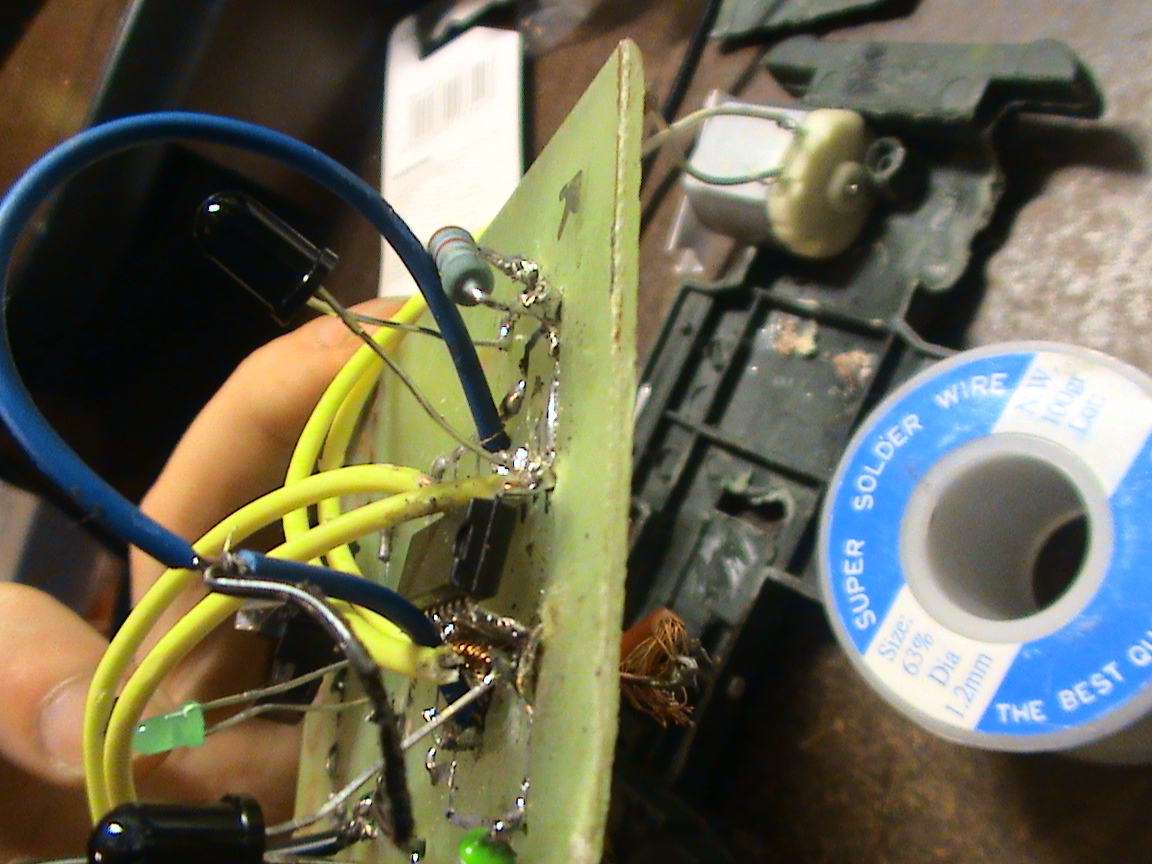

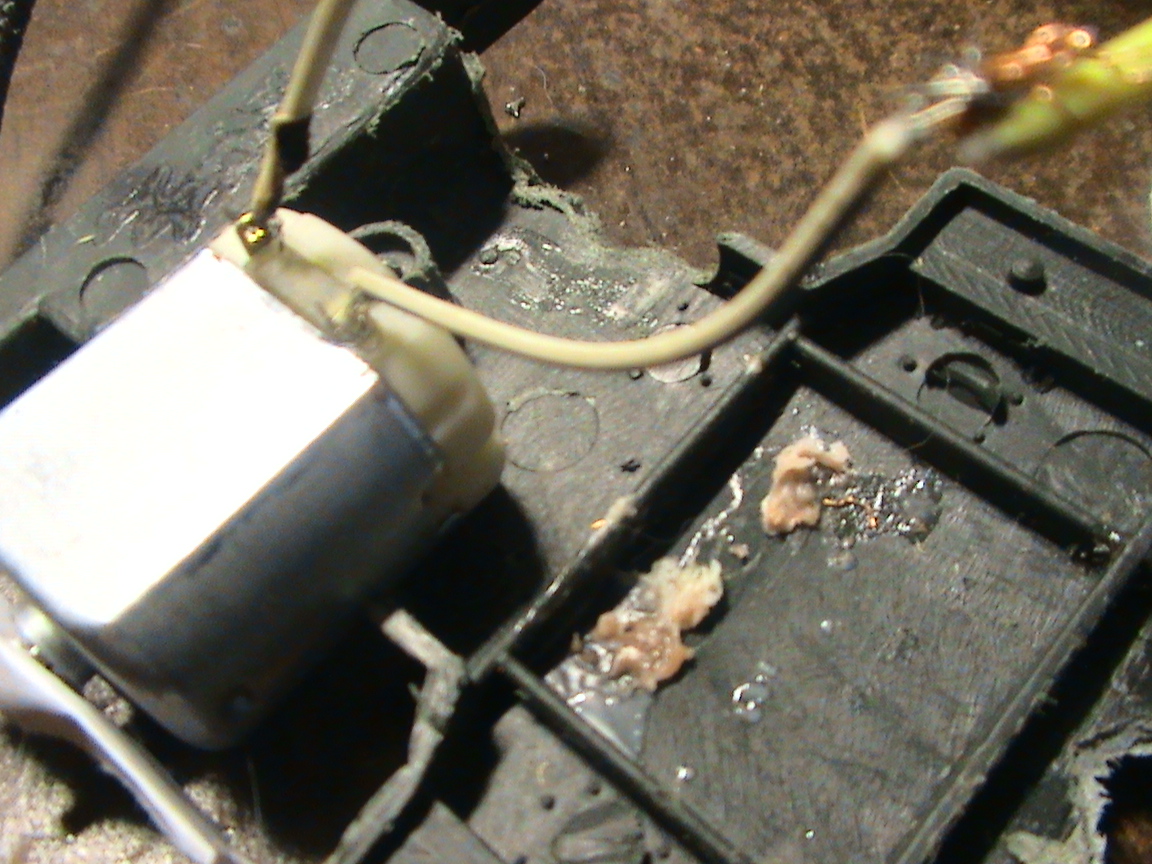

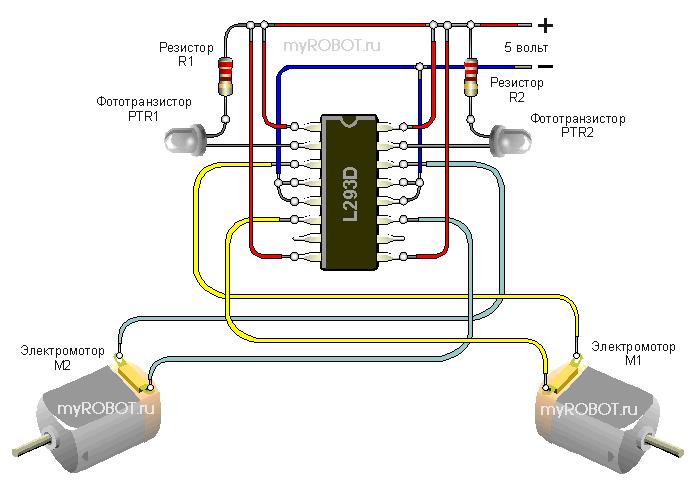

Вот схема того как я БИМку собирал. И фотки. Что может быть не так?
Вложения

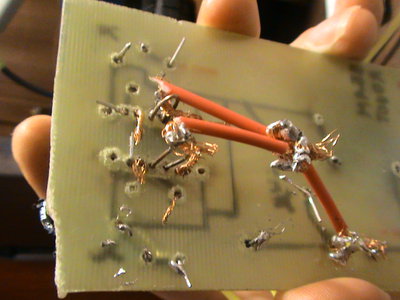

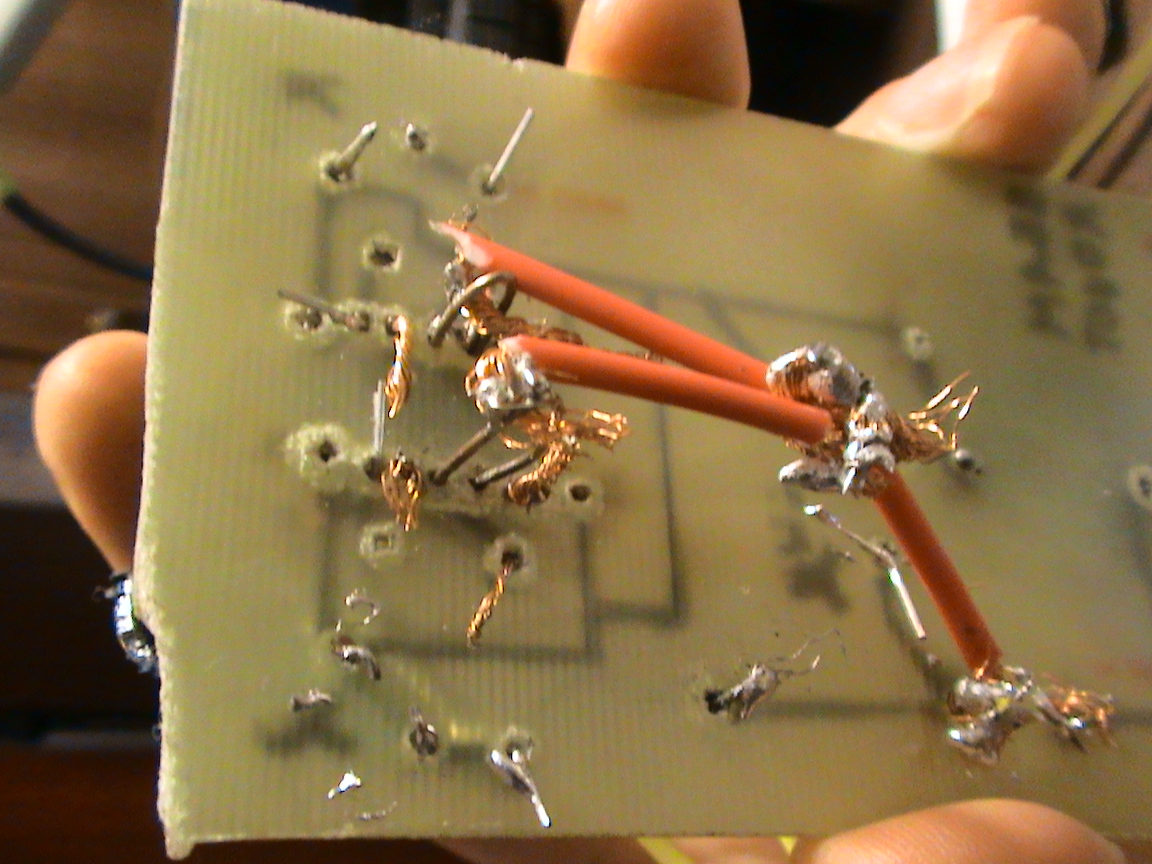

дубляж минусовой полярности на нижней части текстолита. (Дорожки сверху плохо вышли)
Последний раз редактировалось megavlader 21 мар 2010, 20:17, всего редактировалось 4 раз(а).
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение =DeaD= » 21 мар 2010, 20:18

А что, движки планируется от этой батарейки питать? Да еще и через L293D? там же вообще ничего на моторы не остается.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 21 мар 2010, 20:23

Батарейка на 3 вольта.

Хотел обычные АА взять, но движки без редукторов сразу наверное встанут в стопор. Пришлось использовать эту для облегчения массы.
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение =DeaD= » 21 мар 2010, 20:26

На L293 падение напряжение может достигать 1.2-1.5В, да и сама батарейка не предназначена для большой токоотдачи.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение =DeaD= » 21 мар 2010, 20:28

Для начала попробуйте заменить таблетку на нормальные батарейки с общим уровнем напряжения 4.5-6В, по проводам, а потом уже остальное копайте.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение MegaBIZON » 21 мар 2010, 20:29

трёхвольтовой таблетки тупо не хватит для работы микросхемы, так что бери сразу четыре мизинчиковые батарейки (ААА), и не боись - поедет. Но без колёс - валами по полу. Если нужны колёса, для проходимости например, то только с редукторами хоть какими-нибудь.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 21 мар 2010, 20:35

Какими валами? У меня только колёса от игрушечного джипа. Если имеются ввиду личные валы двигателя, то их придётся тодга по углом располагать? Я их уже параллельно полу приклеил.

Ладно, использую стандартные 6в АА. Хотя светодиод посередине схемы сгорит, он на 3В расчитан.
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение =DeaD= » 21 мар 2010, 20:53

Светодиод только не забудьте через резистор врубить.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 21 мар 2010, 21:35

Проверял проверочными батарейкми АА в едином батарейном отсеке. Подключил полярность, врубил питание, но почему-то даже на 6В двигатели на свету не вращаются. Припаял даже лишнюю пару фототранзисторов. Нэхрэна.

Проверил дорожки и ножки микросхемы мультиметром - напряжение есть. Свечу всеми фонариками и лампочками на столе на транзисторы - ниакой реакции.
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение MegaBIZON » 21 мар 2010, 23:13

Уточни: колёса тупо начажены на валы моторов? Если да, то не поедет, нужны редукторы.
И - если колёса надеты напрямую на валы, то: моторы работают и колёса крутятся пока на пол не поставишь? Или же они ВООБЩЕ не крутятся?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение megavlader » 22 мар 2010, 07:41

Вообще валы не крутятся.
Хотя соединены моторчики проводами нормально. Вроде нигде не замыкает.

Когда концами проводков батарейного отсека трогаю ножки фототранзистора, то загорается проверочный светодиод посередине платы. Значит питание всё-таки есть. Но почему-то не идёт на моторы.
Аватара пользователя
megavlader

Сообщения: 18
Зарегистрирован: 19 дек 2009, 12:47
Откуда: Saint-Petesburg

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение MegaBIZON » 22 мар 2010, 09:50

угу.
короче, поотрывай от микросхемы все эти фототранзисторы-резисторы, особенно этот дурацкий контрольный светодиод - оставь только саму микросхемку, питание и моторы. Тыкай плюсом на входы, и если не заработает, микросхему пора чинить. Правильно, молотом. Заработает - с пристрастием проверяй фототранзисторы (или кто они там у тебя) - чойта кажется мне, что это инфракрасные светодиоды, которым тут не место.
Третий раз не могу понять: редукторов в конструкции не предвидится? Колёса насажены на валы?

И это, коль уж собрался экономить на граммах - викинь эту доску, которая у тебя вместо платы. Весит она поди папа не горюй, да и вообще чтоб спаять такой мозг вполне хватит и навесного монтажа - легко, компактно.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение avr123.nm.ru » 22 мар 2010, 10:14

megavlader писал(а):И фотки. Что может быть не так ?

1) сильно рекомендую за 45 рублей купить флюс для пайки, вот такой - http://chip-dip.ru/product0/428927844.aspx

2) макетную плату качественную с металлизацией, которую можно резать по надобности - viewtopic.php?f=3&t=7724

Все учись делать аккуратно и хорошо, даже BEAM-ов.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Делаю BEAM по классической схеме. НО не работает.

Сообщение Myp » 22 мар 2010, 13:11

естественно что ничего не работает
там же в схеме написано 5 вольт питание минимум
это батарейка только только годится светодиодиком светить

туда надо минимум 4 пальчиковых батарейки последовательно
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
