Фотоэлементы

Робот на простых аналоговых элементах.

Фотоэлементы

Сообщение Дмитрий » 17 мар 2007, 20:57

можно ли как-нить сделать робота так чтоб он за светом ехал ?

---Фотоэлементы---
Дмитрий

Сообщения: 6
Зарегистрирован: 11 мар 2007, 18:32
Откуда: Тверь

Сообщение Myp » 17 мар 2007, 21:15

Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

я сам

Сообщение Дмитрий » 17 мар 2007, 21:37

классная ссылка, ну там где за рукой идет спасибо
Дмитрий

Сообщения: 6
Зарегистрирован: 11 мар 2007, 18:32
Откуда: Тверь

Re: Фотоэлементы

Сообщение MegaBIZON » 18 мар 2007, 00:16

Дмитрий писал(а):можно ли как-нить сделать робота так чтоб он за светом ехал ?

---Фотоэлементы---

Дык это... Уточни свой вопрос - чтоб ехал на свет и от него же работал? Тогда Муровская ссылка рулит (во всяком случае должна). Или чтоб просто пёр туда, где светлее, а от света по питанию не зависел? Если так, то схемку (самую простейшию) завтра нарисую.

Совет: всегда максимально уточняй вопрос. Это как с поисковиками :wink:
Последний раз редактировалось MegaBIZON 20 мар 2007, 01:48, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 18 мар 2007, 12:20

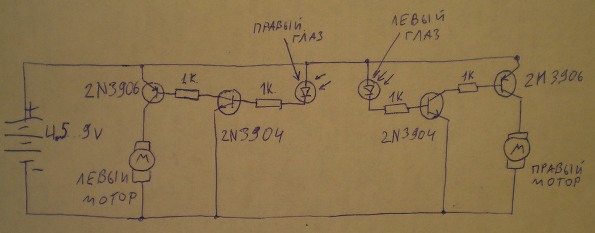

Такс... Значит, чтоб просто на свет ехала (для начала)... OK, см. внизу.
Если захочешь, чтоб от света работал, то вот тебе родина той схемы, которую дал Мур. Схема видимо надёжная, и кстати весьма популярная на куче разный забугорных бим-сайтах. Хотя сразу скажу: у меня не получилась. Но это потому, что я сам неудачнег :D
(Кстати, если уж завёл тему, то нужно на вопросы в ней заданные отвечать не в личке, а в этой же теме. Так всем удобнее, в том числе и тем, кто с такой же как у тебя бедой на неё наткнётся, и решит почитать.)
Вложения
Рисовать её на компе было чё-то лень...
Да тут и так всё видать.
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

MegaBIZON

Сообщение Дмитрий » 18 мар 2007, 18:39

Ага, спс. А теперь объясните пож-та что такое (2N3906), (2N9304) и
(1 k) , а также как выглядят фотоэл-ты, (как светодиоды ?)
Дмитрий

Сообщения: 6
Зарегистрирован: 11 мар 2007, 18:32
Откуда: Тверь

Re: MegaBIZON

Сообщение Vooon » 18 мар 2007, 19:02

Дмитрий писал(а):Ага, спс. А теперь объясните пож-та что такое (2N3906), (2N9304) и
(1 k) , а также как выглядят фотоэл-ты, (как светодиоды ?)


смотрим для начала туда:
http://vrtp.ru/index.php?act=categories ... rticle=306

а уж потом можно будет посмотреть как что выглядит в корпусе...
Аватара пользователя
Vooon
Site Admin

Сообщения: 3336
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: MegaBIZON

Сообщение MegaBIZON » 18 мар 2007, 23:46

Дмитрий писал(а):Ага, спс. А теперь объясните пож-та что такое (2N3906), (2N9304) и
(1 k) , а также как выглядят фотоэл-ты, (как светодиоды ?)

Гым... А ты лентяй :wink: Прям как я :D
Нусь, доставай тетрадку...
2n3906- Это транзисторы. Хрен его знает, чем они такие оссобенные.
2n3904- Это тоже транзисторы. Только немножко другие :?
1K- Это резистор. Сопротивление его равно 1 килоом. Почему 1, сам не знаю, но у меня работает. Кто такие килоомы, читай в книжках.
фотодиоды- ЛЮБЫЕ. И точка. (Лишь бы на свет реагировали. И полярность не перепутай.)

ыыыыы :?
Даже вот тебе картинка :D
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение ATNILISHE » 17 июл 2007, 19:24

:?: такая вопроса :?:
ставлю акум на 9.6-10.11 В , на двигле ток 1.5-2.0 А. поэтому ставлю кт816а и кт805ам
:?: какие тута резисторы сувать :?:
Аватара пользователя
ATNILISHE

Сообщения: 31
Зарегистрирован: 02 июл 2007, 16:29
Откуда: Украина, Мариуполь

Сообщение Master » 17 июл 2007, 21:50

Я обычно на базу ставлю 1КОм. А лучше возьми полевики. Они дешевле и меньше греюца. На них резисторы на исток от 10 Ом и выше.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение ATNILISHE » 17 июл 2007, 21:55

а поточнее можна, модели например :roll:
Аватара пользователя
ATNILISHE

Сообщения: 31
Зарегистрирован: 02 июл 2007, 16:29
Откуда: Украина, Мариуполь

Сообщение Master » 18 июл 2007, 00:43

Вот тебе прайс. Там найдешь пункт транзиторы. Тебе нужны N-mosfet.
Вложения
Price_04_2006.rar
(1.1 МиБ) Скачиваний: 135
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение ATNILISHE » 19 июл 2007, 17:12

всё, сопротивленя подобрал :D . теперь проблема с фотодиодами, разная чувствительность.  :(
КАК С Этм БОРОТЬСЯ :evil:
Аватара пользователя
ATNILISHE

Сообщения: 31
Зарегистрирован: 02 июл 2007, 16:29
Откуда: Украина, Мариуполь

Сообщение Master » 19 июл 2007, 17:21

Бороться с фотодиодами можно только одним способом. Ставь ТСОП. Но и с ним есть свои проблемы.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Vooon » 19 июл 2007, 17:47

Master писал(а):Бороться с фотодиодами можно только одним способом. Ставь ТСОП. Но и с ним есть свои проблемы.

ты на БИМА поставиш ТСОП??? мдяяяя....

а бороться - нужны подстоечники, крутиш их и добиваешся одинаковости
Аватара пользователя
Vooon
Site Admin

Сообщения: 3336
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков
