Да любой, кто хоть раз так уперался в собственный тесный лоб.

кстати, работает
не эта мелкая непонятная схема, с которой я тут носился, а "креветочная" - собрал "половину" организьма, вон лежит, изредка дыргается... К сожалению не так часто, как в ютубах всяких, но живёт
Долго ылектричество копит. Жаль. Но зато я не поеду лечиться в дурку

Aseris, спасибо тебе толстое за сердешность

Перечитал последние 3 странички. Ну я и кадр, однако...

Кстати сдуру опять попробовал сбацать бима - и опять нифига...
Все варианты перепробовал, ничего не путал

---> http://www.digisonic.cz/MVI_4752.avi

и вбестолку.
может мне правда уже пора к колдуну на приём?

А светодиод моргающий?
Лучше брать зеленый (или даже синий, если батарейка больше 3.5в умеет выдавать)...
Банка кондера не утекает?

Давай фотки своих сборок. Надо бросить взгляд, так сказать, со стороны. Третья схема 100% рабочая.

PS Ты же по 3-ей схеме делал уже "пол-организма" - дрыгалось.

Банка не ворует, светик моргающий красный (да они ваще всяких цветов на всех этих бимах по всему интернету) моргает себе приспокойно, триггер вопчем-то работает (если самому замкнуть - на светик не реагирует), панелька без обвеса под настольной лампой цедит что-то типа 2.5-3V,. А ваще кондёр от 2-х запаралеленых панелек 10/40мм заряжается до 2V за 15 секунд, в то время, как на некоторых конструкциях по той же схеме (дёргающихся раз в 2 секунды) хватает одной такой панельки.
Меня гложет обострённое чувство несправедливости.

Ты же по 3-ей схеме делал уже "пол-организма" - дрыгалось.

ну было... только обвешано оно было пачкой панелек, и дрыгалось раза 3 в минуту...
и фотика нету, а больше фотать нечем ((

кстати по третьей схеме: там кандёрчики мелкие такие... я хз как их подбирать, и вешаю просто внешне похожие подушечки, какие есть. Я понимаю, что это то же самое, что таким мокаром выберать любые другие детали. Но как их отличать-то? там мелкая неопознаваемая фигня написана...

там написано 0.22 мкФ
в принципе ошибиться раз в десять можно - пофиг

вот 0.22мкф я знаю. А 0.22uf не вкурсе ))
неграмотность подводит. А кстати, зачем они там?

Это точно такая же схема как и выше, только светодиод запитан отдельным резюком, а импульс как раз через конденсатор на базу транзюка проходит...

Зачем так сделано - фиг знает. Могу только предположить, что так настраивать проще.

А у вас, когда светодиод моргает, напряжение на втором коллекторе (на моторе) до нуля проваливается?

MegaBIZON писал(а): панелька без обвеса под настольной лампой цедит что-то типа 2.5-3V

Попробуй панельки эти последовательно поставить. По моему опыту напряжения в 3V на элементе питания это мало. У меня примерно при 5V начинало работать. При 4V просто фотодиоды мигают, а движки не крутятся.

А лучше попробуй для определения рабочего напряжения вместо светопанелек поставить батарейки. Сначало одну на 1,5V - смотрим работает нет. Потом две последовательно, т.е. 3V, - смотрим. И т.д. пока не начнет работать.

Michael_K писал(а):Это точно такая же схема как и выше, только светодиод запитан отдельным резюком, а импульс как раз через конденсатор на базу транзюка проходит...

И верно

А у вас, когда светодиод моргает, напряжение на втором коллекторе (на моторе) до нуля проваливается?

а чорд его знает.. Это на каком именно? который 2N3904?
Не знаю, не проверял..

SmorBoB писал(а):А лучше попробуй для определения рабочего напряжения вместо светопанелек поставить батарейки. Сначало одну на 1,5V - смотрим работает нет. Потом две последовательно, т.е. 3V, - смотрим. И т.д. пока не начнет работать.

попробую...

Проще всего проверять все постепенно. Начнем со схемы с фледом (схема с двумя диодами работает точно так же, но для бима, движущегося к свету не годится). Итак, есть собранная схема, солнечная батарейка, моторчик, все соединено и ничего не работает.
Берем литиевую батарейку (или любой другой источник на 3 В), подключаем вместо солнечной. Если мотор стал крутиться - проблема в солнечной батарейке (а чтобы мотор стал работать рывками - питайте через высокоомный резистор. Чем больше Ом, тем реже будут рывки моторчика). Ну а если моторчик не стал крутиться, то проверяем моторчик с помощью той же самой батареи (для проверки нужна заведомо исправная батарея, которая могла бы крутить этот моторчик). Если от батарейки моторчик крутится, то переходим к следующей проверке. Отпаиваем светодиод и к батарейке его (от 3 В он не сгорит и без резистора). Мигает - молодец. Остались резистор (его номинал не критичен в разумных пределах, но проверить тоже можно). Сейчас китайские мультиметры позволяют проверить и транзисторы. Если все детальки рабочие, а ничего не работает - 100% неправильно собрана схема, то есть перепутаны ноги транзисторов (и/или диода). Если фотик сдох, то мы могли бы и по рисунку определить это (не по схеме, по схеме все верно).

чё за фигня...

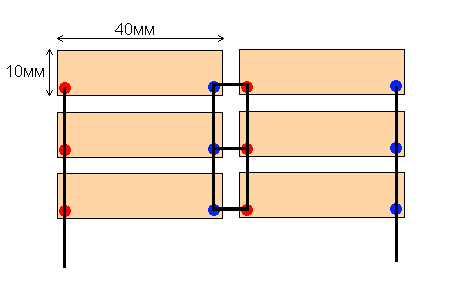

самую первую схему спаял (чтоб фотнуть на телефон - но качетсво фото ваще непроглядное) - а она работает. Но работает на шести панельках от калькуляторов, спаяных таким мокаром, что дают жырные 6 с гаком вольт, на растоянии от лампы 30см - с интервалом в 10-12 секунд (я ещё кондёр 3300мкф поставил, чтоб быстрее накапливало), а не от одной панельки раз в 3 секунды, как в присловутом ролике.

А всёравно шеволится ))) Но такая батарея нужна, что жуть.
Но дыргается

================
однако настораживает то, что светик, преред тем как мотор дыргнется, успевает кучу раз моргнуть - явно замедляя своим аппетитом скорость накопления. Может, это как-то регулируется? Чтоб сколько надо накопили, разик моргнули - и тут же на мотор.

Но спаял я всёже бима на чистовую - тесная компановка, кандёр в заднице, чешуя светопанелек на спинке, глазки-стебельки на выкат, моторчики в пол копытами... Ну и конечно же одна половина ваще не работает. Всё вроде нормально, но и нет.
Транзы тестером перед сборкой не проверял, может один и дохлый попался...
Хрен с ним. Ну нереально в нём теперь что-то найтить
Натыкал на сей раз всё в макетку, полный двойной комплект - транзисторы, резюки, светики, 2 мотора (вибрика)... И короче получилось так, что из 4-х имеющихся в наличии "моргалок" каждый как-то странно индивидуален. В итоге левая половинка трясёт моторчиком, даже не моргнув светодиодом, а правая только начала моргать. И по новой - одна маслает, вторая зевает.
Я из левой половины светик вырвал, чтоб посмотреть, как правая половина без конкуренции вести себя будет - а она как давай светиком моргать... на пятой вспышке только моторчик дёрнулся. Воткнул в правую половину светик от левой - стало как было слева - глазом не моргнув начинает крутить.
И каждый FLED спускает триггер как хочет, не смотря на затемнённость.
Всё это вгоняет меня в нелепые тупняки.

Народ, кто бимов делал, SmorBoB, как с этим бороста? Не приходилось сталкиваться с такой необоримой индивидуальностью сраных светодиодов?

Добавлено спустя 5 минут 2 секунды:

Ну кстати я же пока плюс-минус у фледов искал, тыкал их в крону (хватило же ума)... Может они от этого каждый по-своему с ума сошёл?

Добавлено спустя 50 минут 29 секунд:

Тоесть они поэтому теперь такие разнокалиберные стали? Чувствовал же, что что-то нехорошее делаю...
Ну ладно, тут я сам неправ, и сам вроде понял, что неправ. Больше так не буду

Попытался замутить с одним фледом, но на оба триггера он чтоб через фотодиоды моргал (ну вдруг поможет). Прозваниваю фотодиоды - так они тоже при максимальной засветке (вплотную к лампочке) заметно разные! С ними-то что такое?
А кстати не помогло - теперь срабатывают оба триггера одновременно, даже при полностью закрытом одном из фотиков... Но ведь полностью закрытый не пропускает же нифига! Почему срабатывает соответствующий триггер? хз. Я ткнул последовательно фотикам по резюку 1К, надёл на один фотик колпачёк чорный - а та же фигня...


Вот так у меня щас (картинка в саамом низу). Что тут не так?

Добавлено спустя 2 часа 17 минут 53 секунды:
Re: 1 - преветы 2 - памагиите!!! (как, впрочем, многие)
Штож, изуверы, никто не сказал мне, что FLED быстрее срабатывает не от засветки, а от затемнения? Тоесть не нужно крестовать моторы (ставить левый вправо, и наоборот), как в схемах с фотодиодами.

Короче, заостряю всеобщее внимание (кто не вкурсе, и кому надо) - все бимы с моргающими светодиодами, в отличие от схем с ФД, компануются так же, как нарисовано на схеме - правый глаз и правый мотор - справа, а левые - слева. А не как-нибудь там...

MegaBIZON писал(а):...И каждый FLED спускает триггер как хочет, не смотря на затемнённость.
Всё это вгоняет меня в нелепые тупняки.

Народ, кто бимов делал, SmorBoB, как с этим бороста? Не приходилось сталкиваться с такой необоримой индивидуальностью сраных светодиодов?

То что все, казалось бы, одинаковые FLEDы проявляют себя по-разному, будучи установлены в качестве "глаз" у бимов - факт. Нужно подбирать пару сходных, чтобы бимка не крутился волчком, "выпуская" энергию все время в один мотор.

Я делал своих по этому описанию http://raysbeambots.solarbotics.net/FLEDtutorial.htm.
Там когда дело доходит до FLEDов чувак пишет, давая две ссылки:
"Find two FLEDs with the same (or very similar) resistance. Andy's way is the best. Click here to see."
Ну то есть (в автопереводе) говорит:
"Найдите два FLEDа с одинаковым (или очень близким) сопротивлением. Способ Энди наилучший. Щелкните здесь, чтобы посмотреть."
Вот только переход по этим ссылкам сейчас ничего не дает. И чего там было написано я не помню. Но я точно как-то выбирал пару.

Попробуй тупо померять сопротвление прямое/обратное у засвеченных/незасвеченных FLEDов. И выбрать пару с похожими результатами

Добавлено спустя 1 минуту 46 секунд:
Re: 1 - преветы 2 - памагиите!!! (как, впрочем, многие)
Возможно "порю чушь"
