ATmega8 + SonyEricsson = Foto -> MMS

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 12 фев 2009, 22:58

Если кому интересно...

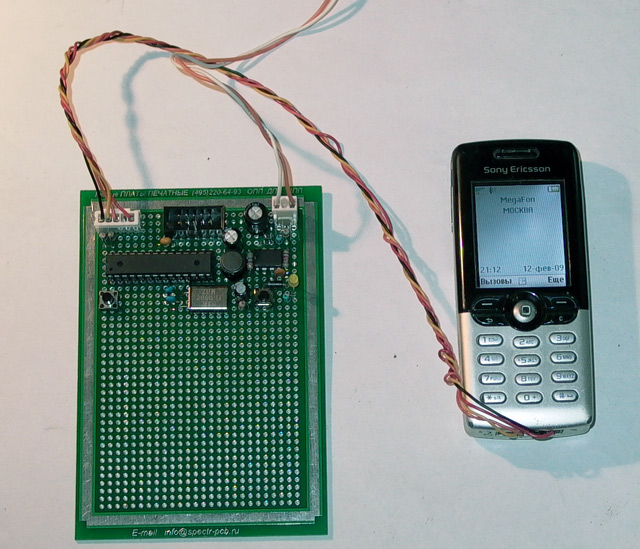

Собрал устройство, которое по нажатию кнопки (или по приходу определённого SMS)
фотографирует объект, и отсылает MMS по определенному номеру.
Вот оно)) :oops:

АТмега связана с SE-Т610 по УАРТу.
Питание устройства и зарядка телефона организована на шиме МС34063.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение =DeaD= » 12 фев 2009, 23:17

Интересно конечно :) а как взаимодействовал через УАРТ? где доки брал? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение SMT » 12 фев 2009, 23:20

здорово!
а на телефоне Java используется что-ли?
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 12 фев 2009, 23:22

Из всех доков то одни АТ-команды на самом деле нужны :)
А они в инете лежат открыто. Распиновка разъема телефона там же.
Остальное программа...

Добавлено спустя 1 минуту 42 секунды:
SMT писал(а):а на телефоне Java используется что-ли?

Нет, только АТ команды.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение SMT » 12 фев 2009, 23:25

я про эти команды здесь больше всего нашел, хотя может это не про то.

2yak-40:думал с камерой телефона только Java может работать - снова здорово!
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение =DeaD= » 12 фев 2009, 23:29

На таких девайсах хорошо систему слежения за ситуацией на дорогах делать - развесил по городу такие модули и они раз 10 минут скидывают MMS-ки оператору с фотками перекрёстков и дорог.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 12 фев 2009, 23:35

=DeaD= писал(а):а как взаимодействовал через УАРТ?

На самом деле очень просто :)
Посылал АТ-команды имитирующие нажатие клавишь телефона.
И всё...

Добавлено спустя 3 минуты:
=DeaD= писал(а):На таких девайсах хорошо систему слежения за ситуацией на дорогах делать

Ну дык, хочу на даче повесить :)

Добавлено спустя 2 минуты 29 секунд:
SMT писал(а):я про эти команды здесь больше всего нашел

Если есть интерес, могу переслать. Есть на Siemens и SE.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение =DeaD= » 12 фев 2009, 23:35

Пробки на даче? :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 12 фев 2009, 23:39

:D Пробок пока конечно на даче нет, ну так, для прикола :wink:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение executer » 12 фев 2009, 23:59

Ага, вычислять кто из соседей-редисок абрикосу оборвал!? :good:
Ты на вокзале пригородном стань продавать такое счастье - с руками оторвут!
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 13 фев 2009, 00:06

executer писал(а):Ага, вычислять кто из соседей-редисок абрикосу оборвал!?

Ну редис и тем более абрикосы я не выращиваю :D
А так, посмотреть какая погодка, светит ли солнышко, много ли снега намело, кто на дачу приехал :friends: (семья то у меня большая)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 13 фев 2009, 17:37

SMT писал(а):думал с камерой телефона только Java может работать - снова здорово!

Что бы выйти в режим камеры у SE надо после инициализации телефона послать команду:
AT+CKPD=":C"
Получить в ответ "ОК".
Что бы сделать снимок, надо повторно послать эту же команду.
Ну а дальше - дело техники :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение avr123.nm.ru » 13 фев 2009, 17:52

yak-40 писал(а):Если кому интересно...

Исходники документация схема прошивка - будут ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение yak-40 » 13 фев 2009, 19:31

avr123.nm.ru писал(а):Исходники документация схема прошивка - будут ?

Схема есть(на листочке в клеточку),
исходники , прошивки -есть,
документации-нет (и не будет):D
попозже приведу в божеский вид, и выложу. :)

Добавлено спустя 1 час 16 минут 51 секунду:
Вот архив с пректом в CodeVision
MMS.rar
проект
(51.81 КиБ) Скачиваний: 125

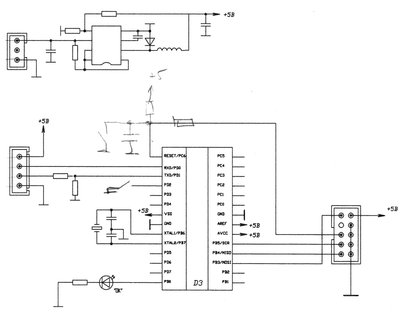

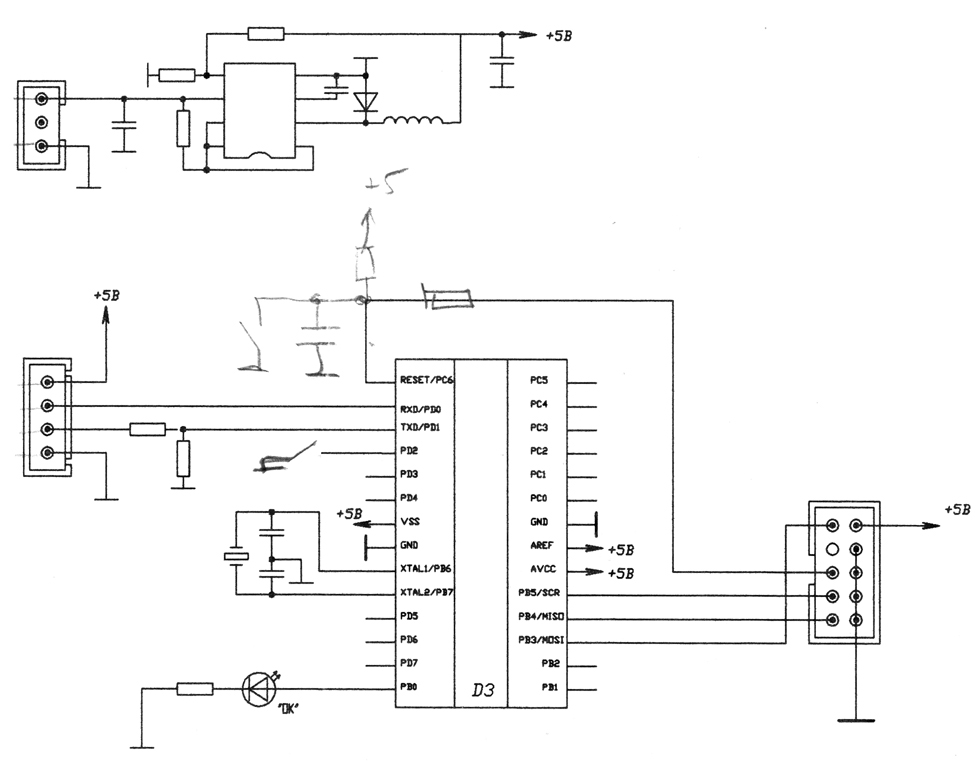

Вот схема :)
схема

Пока всё.....
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ATmega8 + SonyEricsson = Foto -> MMS

Сообщение avr123.nm.ru » 13 фев 2009, 19:55

Спасибо ! У меня тоже все.
