USB TSOP

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

Re: USB TSOP

Сообщение Master » 22 дек 2007, 12:51

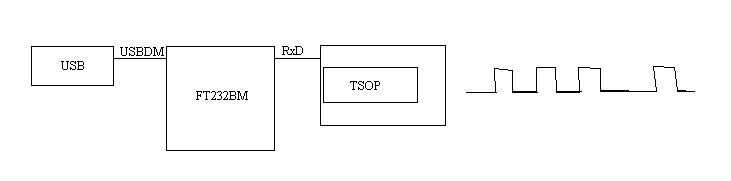

Тему шлите куда хотите помогите тока разобраться, вот такая схема будет работать, чтобы мона было считать сигнал с ИК-порта.
Вложения
.JPG
.JPG (8.87 КиБ) Просмотров: 1174
Последний раз редактировалось Master 22 дек 2007, 17:46, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB TSOP

Сообщение Vooon » 22 дек 2007, 15:52

нет не будет.

начиная хотябы с того что к USB Tx/Rx вобще не относятся, и заканчивая тем что на Rx будет очень проблематично(если не сказать невозможно) измерить время сигналов.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3325
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: USB TSOP

Сообщение Master » 22 дек 2007, 17:47

Я не правильно подписал под TxD я имел ввиду выход FT232BM на USB, схему подправил, длительность импульсов будет считать компутер.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB TSOP

Сообщение ToniPizecato » 05 окт 2008, 15:58

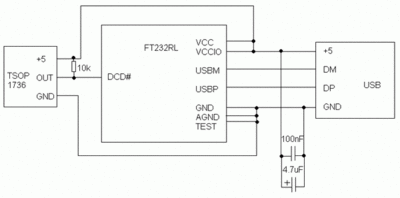

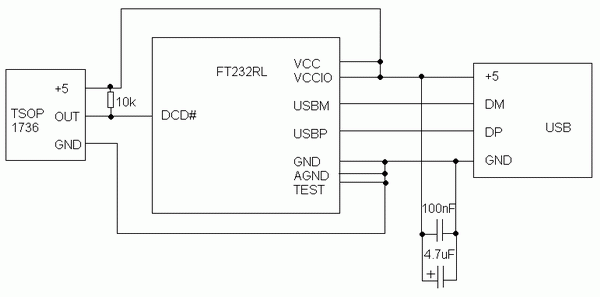

Я сделал по схеме Изображение которая указана тут http://www.cesko.host.sk/girderplugin.htm
или же тут Изображение
все это хозяйство делается через СОМ порт. я взял переходник FT232. только выход TSOPа поставил на DCD, а не на DSR. и не ставил диод (это критично?).
Скачал IgorPlug, запустил его в Girder'е. Гирдер видит мой пульт, когда я нажимаю на кнопку.
WinLIRC не хочет учиться. не сходятся нажатия одной и той же кнопки.

Проблема в том, что пульт посылает всегда разный код от одной кнопки.
не знаю как решить эту проблему. кто-нибудь сталкивался?
у многих такая проблема, но решений не видел.
Вложения
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: USB TSOP

Сообщение Mazayac » 05 окт 2008, 17:03

Итоговую схему выложите, плиз - легче будет разбираться.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: USB TSOP

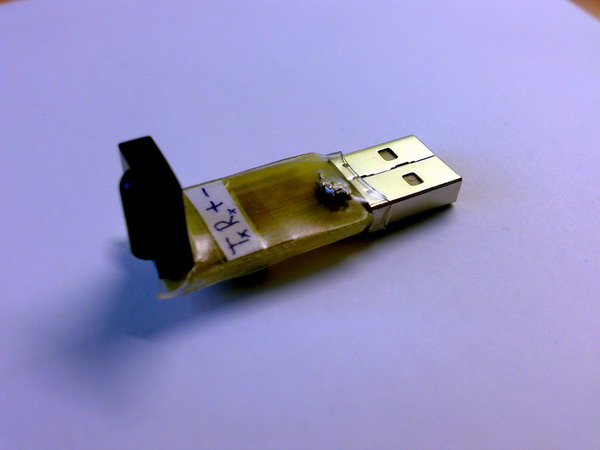

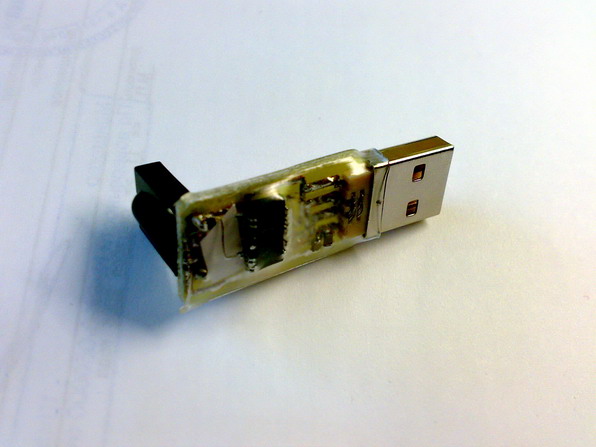

Сообщение ToniPizecato » 05 окт 2008, 17:50

Mazayac писал(а):Итоговую схему выложите, плиз - легче будет разбираться.


Прочел, тут http://forum.ixbt.com/topic.cgi?id=12:11713:449#449 , что необходимо повысить сопротивление, что я и сделал.
но не помогло, все равно скачут значения.
Вложения
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: USB TSOP

Сообщение EdGull » 05 окт 2008, 21:04

1. при многократном нажатии на одну кнопку в RC5(6) один бит всегда инверитруется, что бы знать что это повтор
2. настоятельно рекоммендую увеличить электролит до 100.0 и припаять его прям на ноги тсопа.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: USB TSOP

Сообщение ToniPizecato » 05 окт 2008, 21:33

EdGull писал(а):1. при многократном нажатии на одну кнопку в RC5(6) один бит всегда инверитруется, что бы знать что это повтор
2. настоятельно рекоммендую увеличить электролит до 100.0 и припаять его прям на ноги тсопа.


Думаете, на уровне софта это не отслеживается?
я всегда думал, что одной кнопке соответствует определенный ИК код. а, установив в программе открытие винампа, нажав на одну кнопку, винамп в конечном итоге откроется, если я нажму на любую кнопку.

мне кажется, проблема в том, что опрос ком порта происходит на уровне компьютера, тем более на эмуляторе юсб-ком. надо делать на attiny2313.
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: USB TSOP

Сообщение Mazayac » 05 окт 2008, 21:48

В общем верно, работа с FT232 как с "опрашивателем" служебных линий COM-порта - бесполезное занятие, тайминги из-за особенностей работы шины USB уплывут однозначно.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: USB TSOP

Сообщение ToniPizecato » 05 окт 2008, 23:41

видимо так же, как и COM программатор на эмуляторе usb-com.
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: USB TSOP

Сообщение Mazayac » 06 окт 2008, 00:26

В точку! Аналогия 100% верна.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: USB TSOP

Сообщение Myp » 06 окт 2008, 09:10

а я вот всегда поражаюсь

на усб эмуляция компорта с его супернизкими скоростями это ваще плохо из за невыдерживания таймингов,
а вот усб мышки работают идеально
вы хоть раз встречали что усб мышка глючит из за того что система сильно загружена во время игры? да скорее всё наглухо повиснет и останется одна тока мышка рабочая чем бедет ощущаться перебои в работе мышки
почему усб мышки в любой ситуации работают идеально без всяких там задержек и плавающих таймингов, а компорт видители заэмулировать это уже проблема.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: USB TSOP

Сообщение Mazayac » 06 окт 2008, 11:14

У USB мышки абсолютно другой принцип работы. Ей не надо в реальном времени передавать параметры типа "длительность текущего импульса".
Независимо от частоты и регулярности опроса мышь в очередном его цикле скажет за какое время, в каком направлении и сколько проехала, ибо внутри - микроконтроллер. А вот, например, задержка при опросе состояния линии DTR выдаст совершенно неверный результат длительности сигнала на этом входе.
Короче, если кратко: USB порт - не для реалтайма.
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: USB TSOP

Сообщение Myp » 06 окт 2008, 11:40

а блин
точно
я спутал точность позиционирования с дискретностью

усб макс пропускет 125 координат мыши в секунду
