приём беспроводной камеры на телевизор.

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

приём беспроводной камеры на телевизор.

Сообщение Myp » 02 окт 2012, 15:28

беспроводные камеры китайские излучают радиосигнал в эфир где-то на 2,3 гГц.
можно ли что-то сделать чтобы принимать её сигнал бытовым приёмником телевизионных программ?
не через видеовход с внешнего приёмника!

я в этих штука не очень понимаю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 02 окт 2012, 15:52

Низя, нужен приемник, там широкополосная частотная модуляция, а в телевидении - амплитудная модуляция с частично подавленной одной боковой полосой :pardon:
Можно попробовать приемники от спутниковых антенн (по пч), т.к. микросхемы в приемниках камер те же, что и в аналоговых спутниковых ресиверах.
Может проще приемник найти?
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 03 окт 2012, 10:27

ну тоды всё ясно.
чтоб с китайской камеры гнать в эфир картинку нужен пиратский телепердатчик.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 03 окт 2012, 15:05

Дык, у нас в клубе так и сделано.
Видеокамера аналоговая - модулятор (однополосный, дорого) - усилитель - антенна
Ловится стандартным телеком.

2-х полосные модуляторы - дешевле.
Тебе чего нада партизан? :)
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 03 окт 2012, 17:40

с камеры по воздуху передать на обычный телек.
смотреть телевизор в режиме картинка в картинке, так чтоб картинка с камеры была в углу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 03 окт 2012, 18:17

Таки придецо пытать партизана :)
И ведь не скажешь бригадиру телепатов, что телепаты в отпуске :roll:

Телек умеет делать pip только по эфирным каналам?
Приемник от камеры утерян?

Если есть приемник для камеры и телек не умеет по нч делать pip, то:
Приемник камеры подключаем к модулятору, типа МТ41 (на ценник не смотрим :)):
http://spb.pulscen.ru/products/modulyator_113045
На этот же модулятор подключаем коллективную антенну.
Модулятор настраиваем на свободный канал.
Фсе.
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 03 окт 2012, 19:54

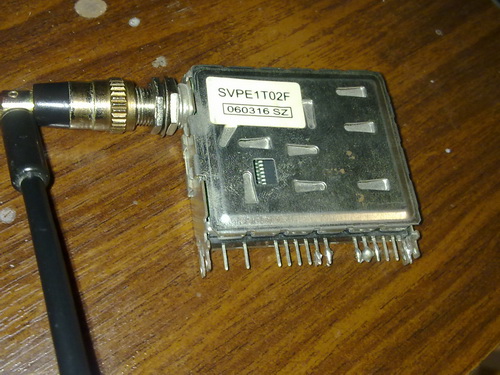

ну приёмник кагбы раньше был.
потом у него были трудные жизненные периоды, осталось тока вот


там ещё должна была быть плата и резистор, резистор есть, а плата потерялася...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 03 окт 2012, 22:49

Хм, великий гугль не в курсе что это :shock:
Вскрывай крышки, переписывай все микросхемы, кидай сюда.
Это если ты готов подключать к тюнеру ардуину по I2C...
А камеру сфоткай, вдруг что-то знакомое.
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 03 окт 2012, 23:40

обычная камера
внутре этой железной фиговины
ta612a3
ta8804fg

настройка на волну была резистором который припаян был к этой коробочке, а с коробочки провода шли на вторую мелкую плату

я её когда то вынул из родного корпуса и запихал в системник и прицепил к тивитюнеру рядом.
ну чтоб лишней фигни не валялось, а в системнике места многа))

я хотел как умный тестером прозвонить выход из коробки с ногами микросхем, но они почемуто не прозваниваются так что я не понял ничо)))
а тут вот у меня родилась мысль, если там внутри картинки, может оно что-то общее с телевизором имеет...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 04 окт 2012, 00:29

Ну, ta8804fg есть - Fm Demodulation Ic For Broadcasting Satellite Receiver
http://www.allcomponents.ru/pdf/toshiba/ta8804f.pdf

А вот ta612a3 - хз что. Или меня дурят или мне в электронике делать нечего :cry:
фоткай тюнер...

Добавлено спустя 10 минут 5 секунд:
сравни разводку питания своего тюнера с этими:
http://www.lll.lu/~edward/edward/adsb/t ... nerdb.html
взял тут:
http://www.lll.lu/~edward/edward/adsb/V ... eiver.html
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 04 окт 2012, 10:36

внутри очень похож на последний
SAMSUNG TBCE18110ID
тока микрухи слегка вверх сдвинуты и рассыпуха чуть по другому насыпана
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение =DeaD= » 04 окт 2012, 11:53

Есть китайские камеры, которые сразу в ТВ-диапазоне вещают :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24054
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 04 окт 2012, 12:31

покаж :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 04 окт 2012, 16:06

Myp писал(а):внутри очень похож на последний
SAMSUNG TBCE18110ID

Синтезатор там:
http://www.lll.lu/~edward/edward/adsb/t ... SA5055.pdf
Подключай по i2c к ардуине и вперед.

Можно еще из самой камеры выкинуть передатчик 2.4 ггц., вывести нч видео и подать на модулятор.
Ты так и не ответил, телек умеет по нч видео подмешивать pip?
Или тебе надо обязательно беспроводная камера?
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 04 окт 2012, 21:49

ну на второй платке небыло никаких контроллеров.
и вобще проводов слишком много получается
эта фигня была припаяна 5 проводами
2 из них резистордля настройки на волну и один питание
итого к плате второй шло всего 2 провода
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
