приём беспроводной камеры на телевизор.

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 04 окт 2012, 23:07

Myp писал(а):ну на второй платке небыло никаких контроллеров.

Хм, интересно...
Прикольный тюнер получается. Но тут только тебе решать - восстанавливать его или нет.
И, как я понял, не факт что тюнер живой.
А где дид с ссылками на китайскую камеру со стандартным TV? интересно же :oops:
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 05 окт 2012, 11:07

камера походу вот такая
http://www.aliexpress.com/item/Mobile-m ... 31379.html

в названии UHF-TV
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 05 окт 2012, 14:55

Ух, спасибо.
Куплю на пробу. Наверно, китайское гамно, но попробовать надо...
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 26 окт 2012, 23:48

Приехала камера. Мур, с меня магарыч :beer:

TV каналы:
CH1=647.25 MHz; CH2=663.25 MHz;
CH3=679.25 MHz; CH4=695.25 MHz;
CH5=711.25 MHz; CH6=727.25 MHz;
CH7=743.25 MHz; CH8=759.25 MHz;
Аккум: Li-ion 3.7v 500mah
Синтезатор: ASE373CAEF - это радует, частота не уплывет :)
Усилитель на рассыпухе
Контроллер B J8P508CNJ -фиг его знает что это :shock:
Процессор камеры: Vimicro VC0702NJ
Плата матрицы: GE8308CV05

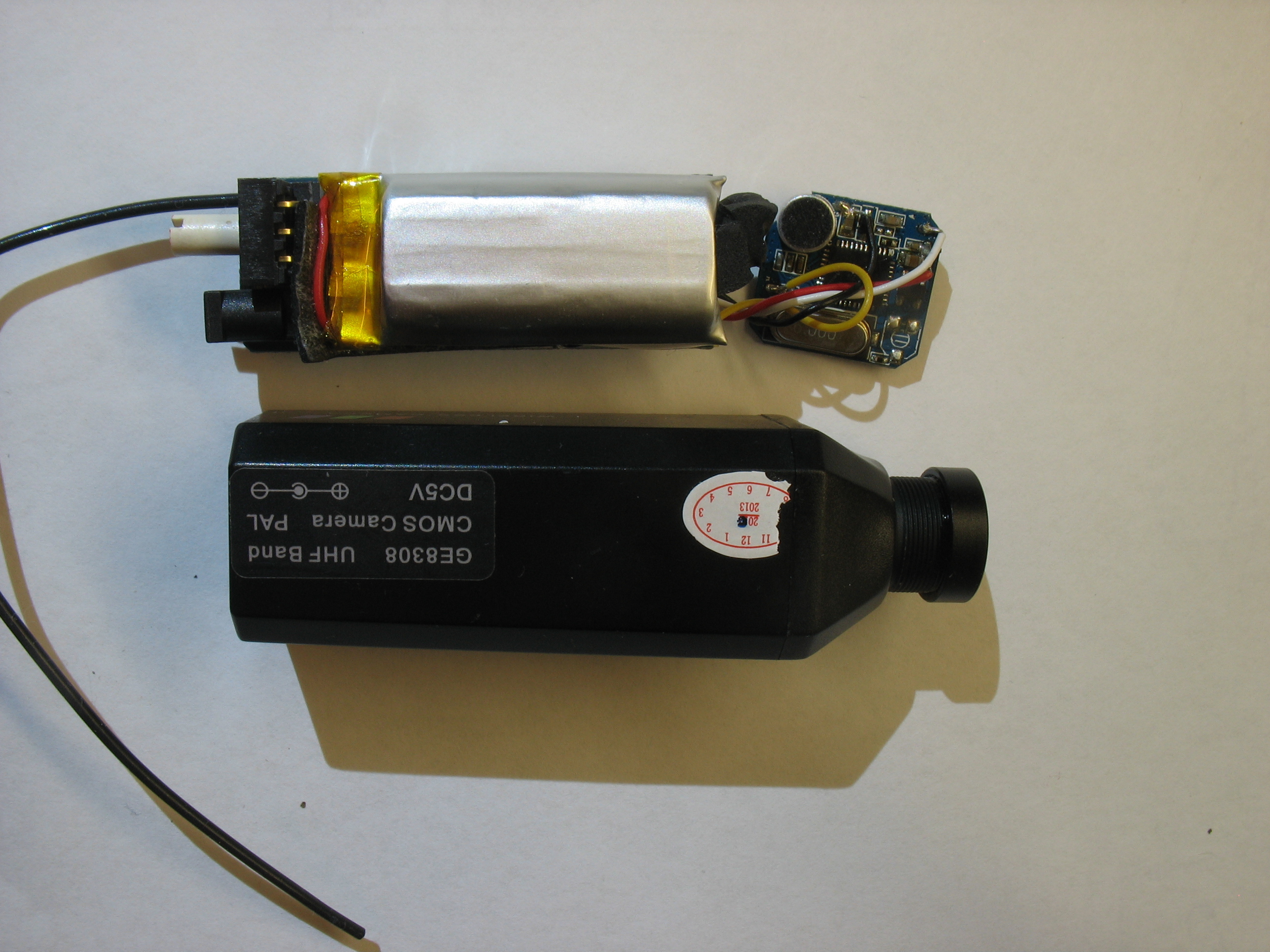

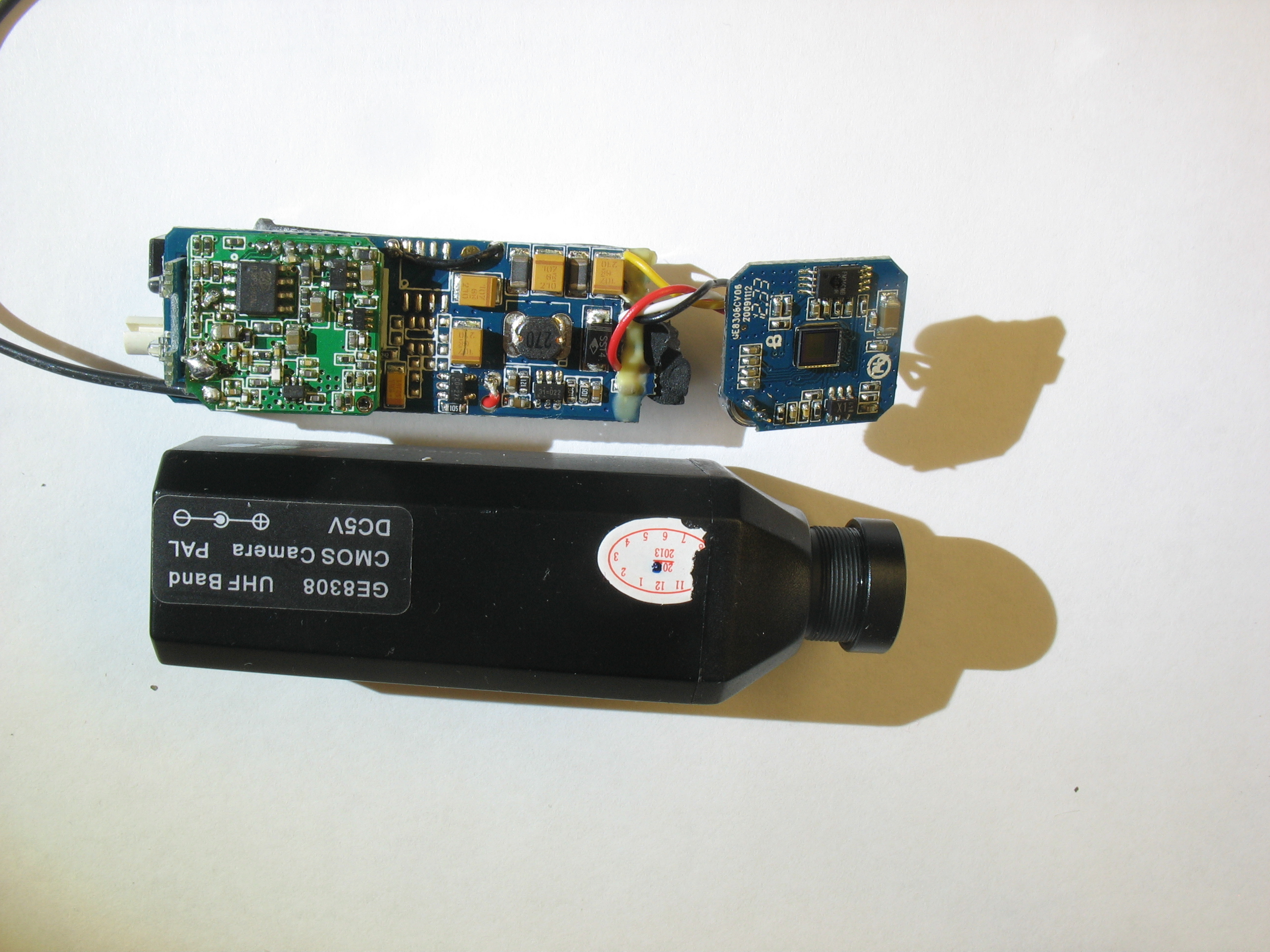

На фото камера не с родным обьективом. Родной - пинхол, был откручен и выкинут сразу.

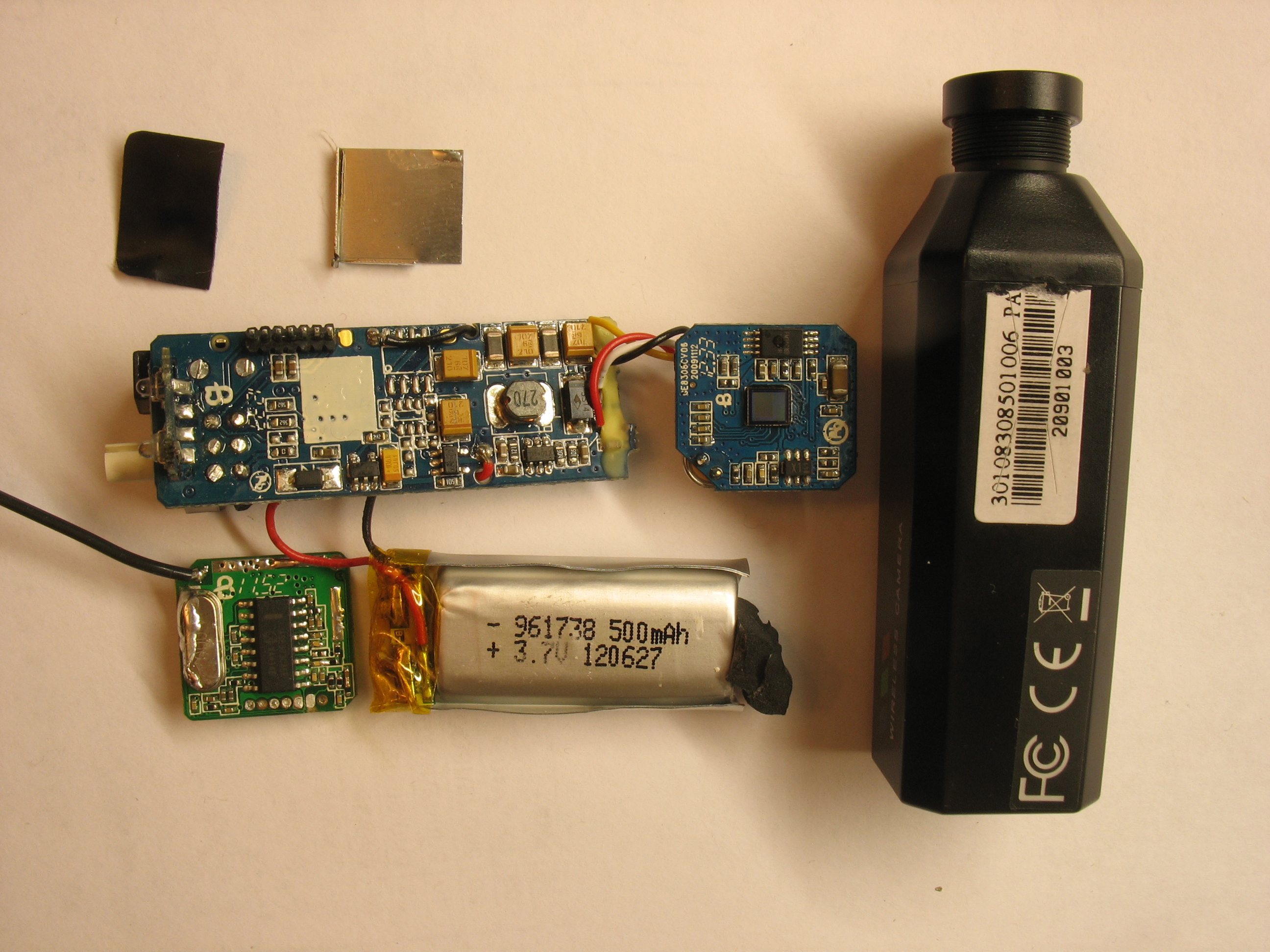

Отпаял синтезатор

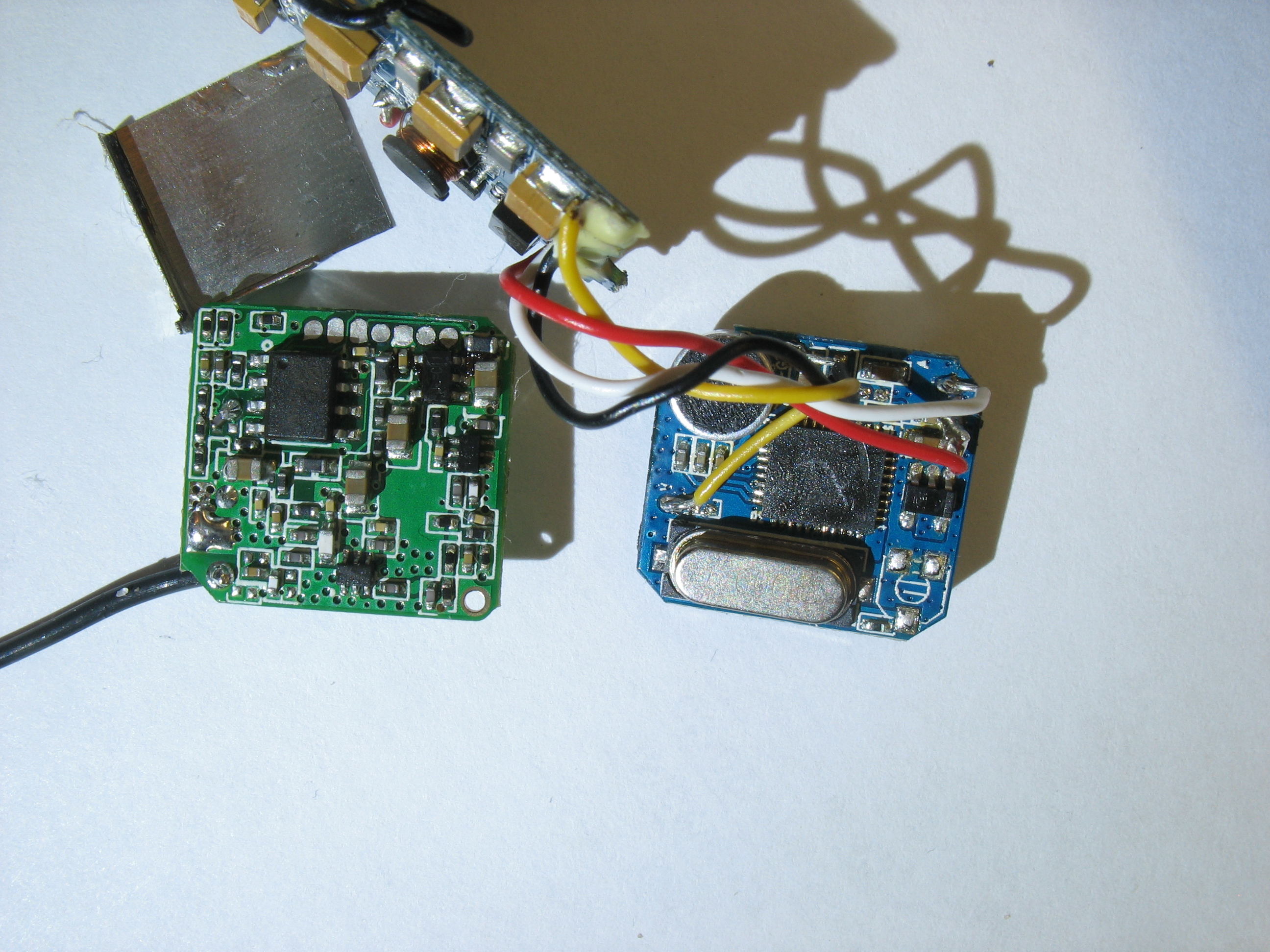

Платы синтезатора и матрицы
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 27 окт 2012, 15:47

ну так и что, обычным телеком сигнал принимается? :) пиратский телеканал можно запускать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение =DeaD= » 27 окт 2012, 21:02

Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 27 окт 2012, 21:58

как ты вовремя )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 28 окт 2012, 17:53

Myp писал(а):как ты вовремя )))

Да уж, совсем заработался парень :D

Myp писал(а):ну так и что, обычным телеком сигнал принимается? пиратский телеканал можно запускать?

Ой, а я не сказал? :shock:
Да, принимается на обыкновенный телек. Мощность около 60 мвт.
Синтезатор можно перенастроить на любой канал, там шина I2C, выпаять контроллер и I2C вывести на дуину...
А что есть "пиратский телеканал"?
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение NeON79 » 29 окт 2012, 10:58

А это Мур хочет свой Хастлер замутить, наверное :)
Никогда не бойся делать то, что ты не умеешь. Ковчег был сооружен любителем. Профессионалы построили “Титаник“
2:5020/2140.1979@fidonet
Аватара пользователя
NeON79

Сообщения: 536
Зарегистрирован: 09 май 2011, 16:43
Откуда: Украина, Киев
прог. языки: Нецензурный
ФИО: Евгений НеОН

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 29 окт 2012, 12:21

ну типа того, да, хастлер.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 29 окт 2012, 14:07

С Муром и дефками? Или только с Муром? :D
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 29 окт 2012, 14:38

на девок бюджету не хватит))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 15 ноя 2012, 23:36

такс поднимаем тему


3 нога на картинке это что?
3 нога идёт на резистор а дальше на одну ногу снаружи корпуса,
на ноге следы припоя тоесть 3 нога как-то использовалась в девайсе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15898
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: приём беспроводной камеры на телевизор.

Сообщение Dmitry__ » 15 ноя 2012, 23:51

3 и 2 нога TV out, дифференциальный выход. Если, например на 2-й ноге прямой сигнал, то на 3-й будет инверсный...
Про название микросхемы не спрашиваю, что мы не телепаты в самом деле :)

Добавлено спустя 58 секунд:
Во, в адресе картинки - TA8804F.jpg :)
Аватара пользователя
Dmitry__

Сообщения: 5983
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: приём беспроводной камеры на телевизор.

Сообщение Myp » 15 ноя 2012, 23:54

отлично
я нашел где выход у этого приёмника.
скоро он у меня заработает =)
